泰和安TP3100電壓信號傳感器
一，特點
1.實時監測被監控消防設備主、備電源的工作狀態。
2.實時監測被監控消防設備主、備電源過壓、欠壓、缺相、錯相、供電中斷等故障，并上傳故障信息至監控器。
3.針對雙電源系統具有冷備系統處理功能。
4.通訊總線采用無極性隔離設計。
5.最大支持二路輔助觸點檢測，及一路無源常開節點輸出。
6.精度高，誤差≤2%。
7.低功耗設計，電源功耗≤0.35W。
二，技術參數
1.型 號：TP3100/S1、TP3100/S2、TP3100/S6、TP3100/T1、TP3100/T2、TP3100/TN1、TP3100/TN2、TP3100/D
2.檢測對象：消防設備電源電壓
3.檢測范圍：?jiǎn)蜗嚯妷海篈C20~400V
三相相電壓：AC20V~400V
三相線電壓：AC90V~500V
直流電壓：DC0V~100V
4.編碼方式：總線編碼/遙控編碼
5.工作電壓：DC24V
6.功耗：電源功耗：≤0.35W 總線功耗：≤65mW
7.報警輸出：一組無源常開節點輸出
繼電器容量：AC250V/3A DC30V/3A
8.外形尺寸(長×寬×高)：115.0mm×88.0mm×65.0mm
9.使用環境：工作溫度：-10℃～+50℃
相對濕度：≤95%RH（不凝露）
10.安裝方式：標準 35mm 導軌或螺釘安裝
11.產品重量：≤265g
12.適配監控器：TP3000B 消防設備電源狀態監控器
13.執行標準：GB 28184-2011《消防設備電源監控系統》
三，產品選型
|
規格型號
|
檢測對象
|
檢測電壓(路)
|
輔助觸點(路)
|
|
TP3100/S1
|
單相交流電壓
|
1
|
1
|
|
TP3100/S2
|
單相交流電壓
|
2
|
2
|
|
TP3100/S6
|
單相交流電壓
|
6
|
\
|
|
TP3100/T1
|
三相交流相電壓
|
1
|
1
|
|
TP3100/T2
|
三相交流相電壓
|
2
|
2
|
|
TP3100/TN1
|
三相交流線電壓
|
1
|
1
|
|
TP3100/TN2
|
三相交流線電壓
|
2
|
2
|
|
TP3100/D
|
直流電壓
|
1
|
1
|
四，接線端子說明

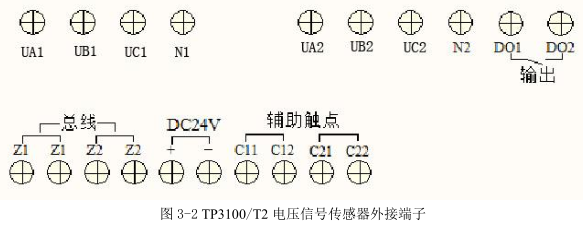

1、三相交流以 TP3100/T2 為例, 其端子和端子描述分別如圖 3-2 和表 3-1 所示。
表 3-1 TP3100/T2 電壓信號傳感器接線端子描述
|
序號
|
接線端子
|
端 子 描述
|
|
1
|
UA1、UB1、UC1、N1
|
UA1、UB1、UC1 分別接入三相主電的 A、B、C 相電壓信號 ，N1 接入三相主電的零線信號
|
|
2
|
UA2、UB2、UC2、N2
|
UA2、UB2、UC2 分別接入三相備電的 A、B、C 相電壓信號，N2 接入三相主電的零線信號
|
|
3
|
DO1、DO2
|
繼電器輸出端口，當消防設備電源的主電掉電或備電（非冷備）掉
電時，此端口將輸出一開關閉合信號
|
|
4
|
Z1、Z2
|
總線接口
|
|
5
|
DC24+、DC24V-
|
傳感器供電接口
|
|
6
|
C11、C12；C21、C22
|
C11、C12 為主電的輔助觸點，C21、C22 為備電的輔助觸點，輔助觸
點閉合說明相應電源輸出
|
備注：使用如 TP3100/TN1、TP3100/TN2 檢測三相線電壓時，不需要接入零線。

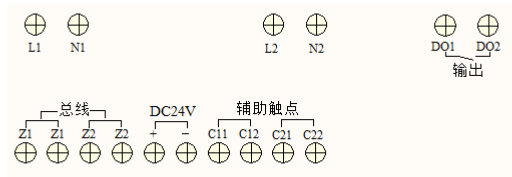

2、單相交流以 TP3100/S2 為例,其端子和端子描述分別如圖 3-3 和表 3-2 所示。
表 3-2 TP3100/ S2 電壓信號傳感器接線端子描述
|
序號
|
接線端子
|
端子描述
|
|
1
|
L1、N1
|
L1 接入單相主電電壓信號，N1 接入主電的零線信號
|
|
2
|
L2、N2
|
L2 接入單相備電電壓信號，N2 接入備電的零線信號
|
|
3
|
DO1、DO2
|
繼電器輸出端口，當消防設備電源的主電掉電或備電（非冷備）掉電
時，此端口將輸出一開關閉合信號
|
|
4
|
Z1、Z2
|
總線接口
|
|
5
|
DC24+、DC24V-
|
傳感器供電接口
|
|
6
|
C11、C12；C21、C22
|
C11、C12 為主電的輔助觸點，C21、C22 為備電的輔助觸點，輔助觸點
閉合說明相應電源輸出
|
備注： 如使用 TP3100/S6 來檢測六路單相交流電壓，2 個 N 端子都必須接入零線。
3、直流電其端子和端子描述分別如圖 3-4 和表 3-3 所示。
圖 3-4 TP3100/S2 電壓信號傳感器外接端子
表 3-3 TP3100/ S2 電壓信號傳感器接線端子描述
|
序號
|
接線端
|
端 子描述
|
|
1
|
D+、GND
|
D+接入直流電壓正極，GND 接入直流電壓負極
|
|
2
|
DO1、DO2
|
繼電器輸出端口，當被檢測電源掉電時，此端口將輸出一開關閉合信號
|
|
3
|
Z1、Z2
|
總線接口
|
|
4
|
DC24+、DC24V-
|
傳感器供電接口
|
|
5
|
C11、C12
|
C11、C12 為輔助觸點，輔助觸點閉合說明相應電源輸出
|
五，安裝與接線
1、安裝

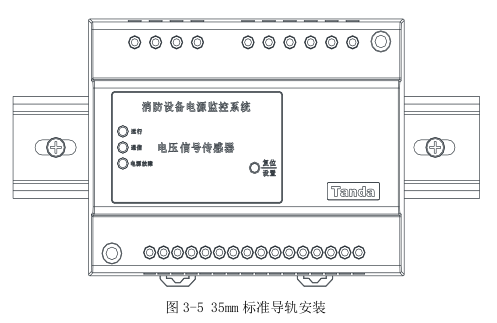

安裝前應首先檢查外殼是否完好無損，產品組件和標識是否齊全；看看機身下方螺絲是否有松動現象。傳感器應安裝于相應被監測電源的配電柜（箱）內，傳感器的安裝不應破壞被監測線路的完整性。按 35mm標準導軌安裝：
2、接線纜連接

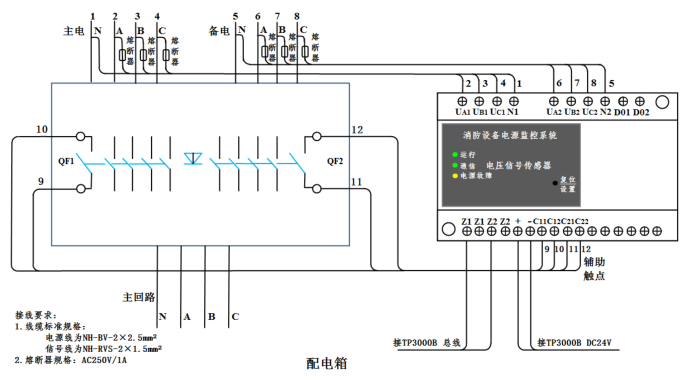

將傳感器安裝于相應被檢測電源的配電箱內，按 35mm 標準導軌式安裝，安裝接線圖如 3-6 所示（以TP3100/T2 為例）。
3、布線要求
引入傳感器的導線配線應整齊，避免交叉，并應固定牢靠。
信號總線采用 NH-RVS2×1.5mm?線；DC24V 電源線采用 NH-BV2×2.5mm?線。
信號總線布線時，注意強弱電分開布線，不允許交叉和搭線。嚴禁與動力線、照明線、視頻線、廣播線、電話線等穿入同一線管。配線應整齊，導線應捆扎成束，穿線可用阻燃 PVC 管、金屬管及金屬線槽。在穿管、
線槽后，應將管口、槽口封堵。
監控器與電壓信號傳感器之間的通訊線可采用雙絞銅芯線，建議線徑截面積不小于 1.5mm2 ，當系統應用在強干擾場所時，通訊線應采用帶屏蔽層的雙絞線，屏蔽層應良好接地。
