底軸液壓鋼壩閘的組成:底軸驅動鋼壩閘口由門葉、底轉軸、轉軸座、穿墻封水套,驅動設備及確定拐臂、驅動設備及確定器、底軸止水、門側止水及鉸座止水等部分組成。

   山東液壓壩 液壓翻板閘門

鋼壩閘原理:原動力為液壓?jiǎn)㈤]機為驅動設備,這兩臺驅動設備布置于閘壩兩邊的驅動室內,經過兩邊的邊墩內的液壓?jiǎn)㈤]機來帶動閘口的拐臂驅動,拐臂帶動底軸滾動,而且鋼閘口門葉與底軸鉚接在一起,這樣就可以到達閘口豎起時蓄水,臥倒時排水的意圖。而且底軸止水、閘口側止水和鉸座止水一向保持密封止水的狀況,當門豎起或許臥倒式,底軸止水帶不會離開底軸外表,從而不會構成漏水;閘口側止水帶安裝在門的兩邊,而且經過側墻的揉捏到達止水的意圖,一般采用“Π”形止水形式,當閘口呈臥倒式時,因?yàn)橹顾鏇]有脫離側墻,此刻不會影響閘口的啟閉,當然也不會構成側漏水

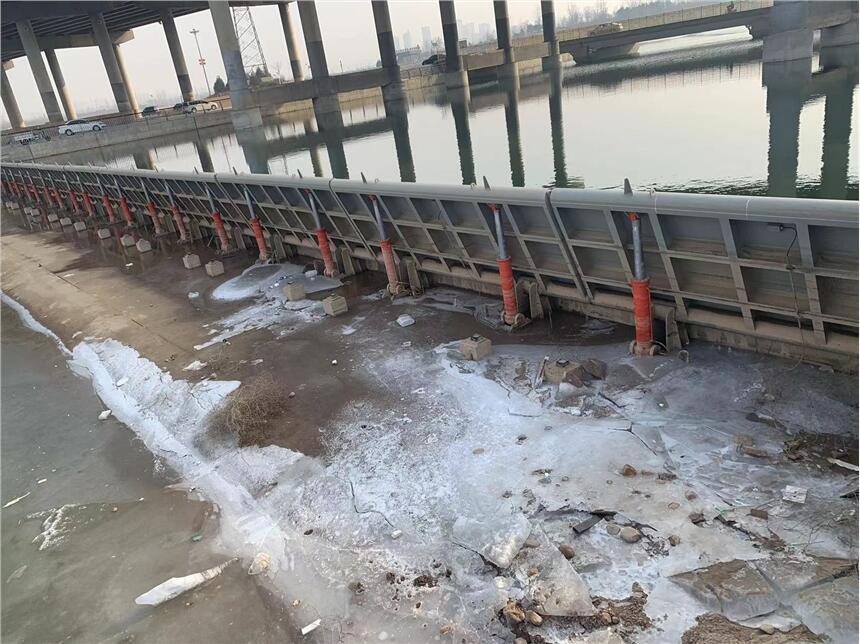

臥床式翻板閘門是通過以下技術方案實現的:包括門板,其通過門板鉸座設置在混凝土壩基上,門板通過油缸連接軸活動連接液壓油缸,液壓油缸通過油缸鉸座固定在混凝土壩基上,液壓油缸與油缸鉸座之間可轉動,液壓油缸通過液壓油管與液壓控制裝置相連接,液壓控制裝置與遠程控制設備相連接,門板與液壓油缸形成三角形的支撐結構,門板的底部安裝有底止水橡膠。
臥床式翻板閘門,適用于水力水電、市政建設、給水排水、水產養殖、農用水利建設、旅游開發等工程。液壓?jiǎn)㈤]機工作過程 1、開啟閘門: 二臺電機得電,空載啟動油泵電機延時5s后,YV1通電,系統調定壓力為19MPa,壓力油進入有桿腔,開啟閘門,油缸無桿腔油經單向閥回到油箱。 2、關閉閘門: 二臺電機得電,空載油泵電機組,延時6s后,相應電磁鐵通電,開啟液控單向閥的壓力調為8MPa,壓力油打開液控單向閥,左、右油缸有桿腔中油返回到無桿腔,不夠油可由油箱供給,閘門自重關閉,必要時可在油缸無桿腔加1MPa的壓力,保證閘門能正常關閉。 3、閘門同步控制。 在閘門啟閉過程中,閘門開度和行糾編裝置全程連續檢測2根油缸的行程偏差,當偏差值≥10mm時,相應電磁鐵通電,自動調整相應油缸有桿腔的進、出油量,使閘門達到同步運行,當行程偏差值超過設定值10mm時,液壓系統自動停機并發出報警信號。 4、閘門定位控制: 當閘門在開啟懸掛時,由于液壓系統的泄漏,下滑200mm時,液壓?jiǎn)㈤]機能自動將閘門提升到原懸掛位置;如下滑200mm液壓?jiǎn)㈤]機未能啟動,當閘門繼續下滑至300mm時,液壓?jiǎn)㈤]機可以自動接通油泵另一組備用電機電源,將閘門提升到原懸掛位置,同時發出聲光報警信號。 5、系統壓力控制: 當PK3發訊時,系統壓力過高,停泵,聲光報警。 當PK1發訊時,表明油泵壓力過低,聲光報警,停泵檢修。 當PK2發訊時,表明油泵壓力過低,聲光報警,停泵檢修。 當PK4發訊時,無桿腔壓力過高,聲光報警。 6、閘門自動復位,油缸下腔超過保護。 油缸旁路閥組中液壓鎖確保閘門在任意位置鎖定,當閘門在開啟懸掛中,當液壓系統內泄漏,下滑200mm時,液壓?jiǎn)㈤]機自動將閘門提升至原來懸掛位置;如果下滑200mm時,液壓?jiǎn)㈤]機未能啟動,閘門繼續下滑至300mm時,液壓?jiǎn)㈤]機自動切換至備用泵,使閘門復位,并發出聲光報警信號。當系統壓力異常,缸旁溢流閥對缸起溢流保護作用。
