1 裝置介紹

1.1 概述

安科瑞APView500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了 IEC61000-4-30 A 級標準，能夠滿足 110kV 及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

1.2 特點

1.2.1 高性能的硬件平臺

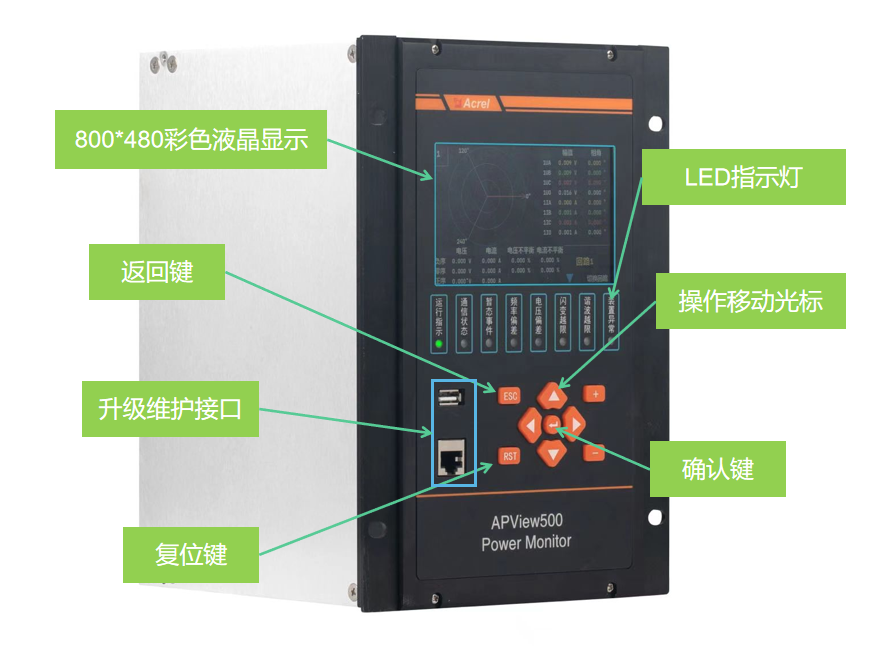

裝置采用基于 Xilinx SoC 構架的雙 ARM 內核處理器，ARM1 用來數據采樣、電能質量數據計算，ARM2 運行嵌入式 Linux、TCP/IP 協議、Http 協議、Web 服務器、電能質量數據的存儲、統計、分析。裝置每周波采樣高達 1024 點，具備高測量精度能準確記錄故障波形。采用 eMMC 進口高速存儲芯片容量達到 32GB，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480 像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。

1.2.2 豐富的接口資源

16 路交流電壓/電流通道，可同時接入多組電壓電流，如單組電壓電流、雙組電壓電流等；

16 路可編程無源繼電器出口、22 路有源開關量輸入通道；

2 路 RS485 接口支持 Modbus-RTU 規約；

4 路以太網接口，支持 Modbus-TCP、IEC61850、Web Server；

1 路 GPS 對時接口，支持 IRIG-B 對時方式；

1 路 RS232 接口，用于接入打印機；

1 路 USB 接口，可用于文件導出及裝置維護。

1.2.3 可靠性設計

裝置軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到國家標準。

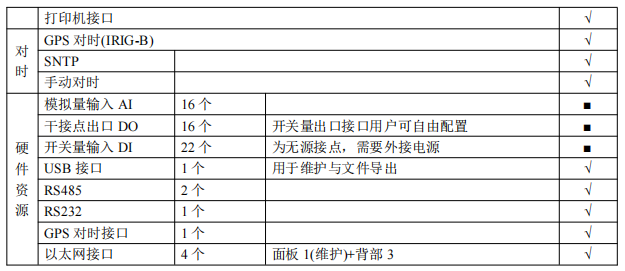

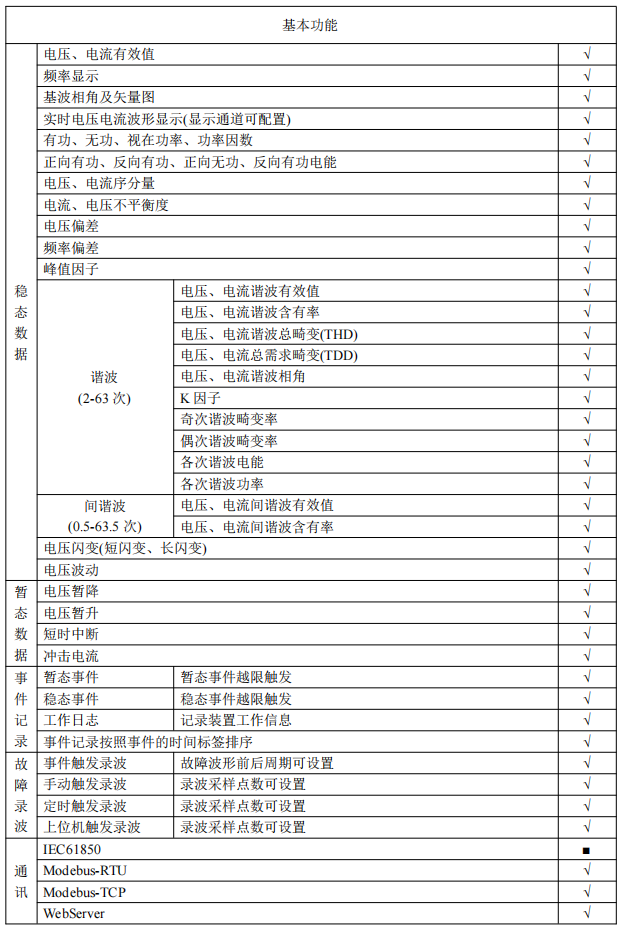

1.3 功能對照表

本系列裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動、瞬態沖擊監測和記錄，具有較強的實用性。

注：√表示標配功能，■表示可選功能，×表示不具備此功能呢。

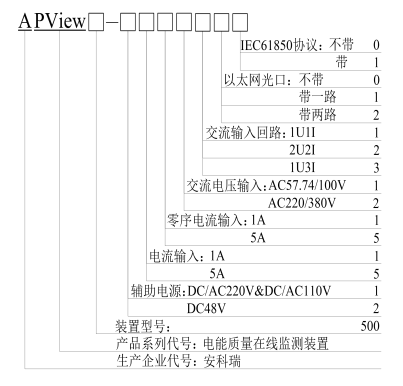

1.4 裝置型號命名及選型

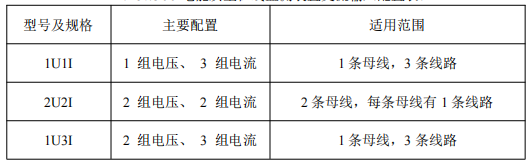

電能質量在線監測裝置，有多種型號可供選擇，用戶可根據母線和線路數目，進行選配。 APView500 電能質量在線監測裝置交流輸入配置表

請您在訂貨時，告訴我們您的使用場合和要求，我們將會據此為您提供更為合適和更高性價比的產品配置方案，為您節省投資。

2 技術參數

2.1 工作電源

額定值：AC/DC220、AC/DC110V或DC48V

允許偏差：－20％～＋20％；

功率消耗： 不大于15W；

2.2 交流電流輸入

輸入方式：電流互感器輸入；

額定值In： 5A或1A；

測量范圍： 0～1.2In；

功率消耗： 不大于0.5VA/路；

過載能力： 1.2In 連續工作； 20倍額定電流允許1s。

2.3 交流電壓輸入

輸入方式：電壓互感器輸入；

額定值Un： 57.74V/100V或220V/380V；

測量范圍： 0～1.2Un；

功率消耗： 不大于0.5VA/路；

過載能力： 1.2Un 連續工作; 4倍額定電壓允許1s。

2.4 開關量輸入

額定電壓： AC/DC220V、AC/DC110V或DC48V；

輸入方式： 無源接點，需要外接電源；

2.5 開關量輸出

機械壽命： ≥10000次；

輸出方式： 無源干接點；

接通容量： ≤4000W或≤384VA；

導通電流： 連續≥16A(AC250V/DC24V)，短時(200ms)≥30A;

2.6 通訊接口

2.6.1 以太網

接口速率： 10/100M 自適應；

接口類型： 10/100Base—T；

支持TCP/IP，F(xiàn)TP 協議；

2.6.2RS485 接口

接口速率： RS485：300～57600bps；

帶光電隔離。

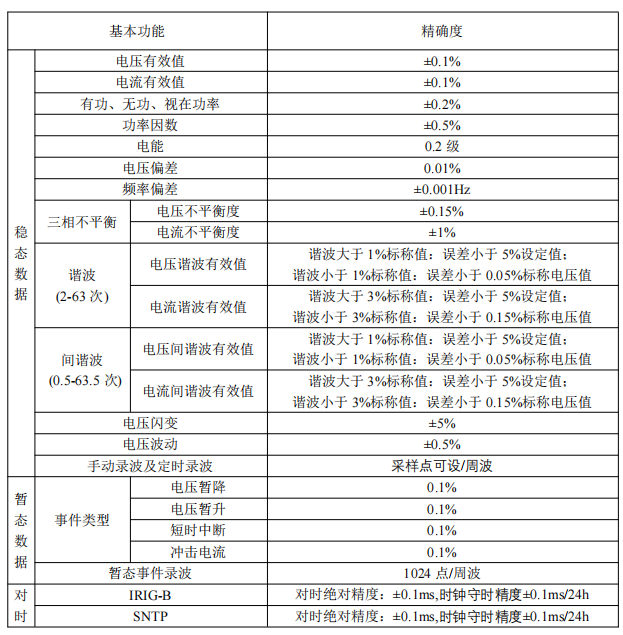

2.7 監測精度對照表

2.8 依據標準

GB/T 電能質量 公用電網諧波；

GB/T 電能質量暫時過電壓和瞬態過電壓；

GB/T 電能質量 監測設備通用要求；

GB/T 12325-2008 電能質量 供電電壓允許偏差；

GB/T 12326-2008 電能質量 電壓波動和閃變；

GB/T 電能質量 三相電壓允許不平衡度；

GB/T 電能質量 電力系統頻率允許偏差；

GB/T 24337-2009 電能質量 公用電網間諧波；

IEC 61000-4-30 電能質量測量方法；

IEC 61000-4-15 閃變儀-功能和設計規范。

如上述相關標準修訂或修改，產品將執行現行標準。

2.9 工作環境

正常工作溫度：-10℃～+55℃；

極限工作溫度：-20℃～+70℃；

貯存溫度：-30℃～+80℃；

相對濕度：5％～95％；

大氣壓力：86kPa～106kPa；

海拔：≤4000 米，備注特殊處理≤5000 米；

防護等級：IP51。

3 機械結構與電氣安裝

3.1 尺寸外觀

本裝置為嵌入式安裝方式，可以集中安裝于控制室的屏或柜上，也可分散安裝于開關柜上。

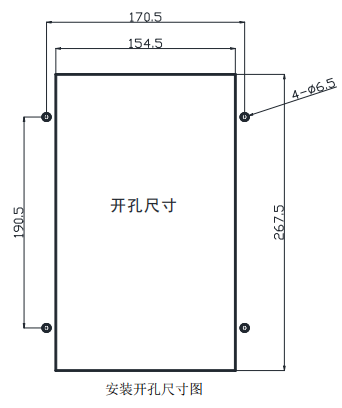

1)安裝開孔圖

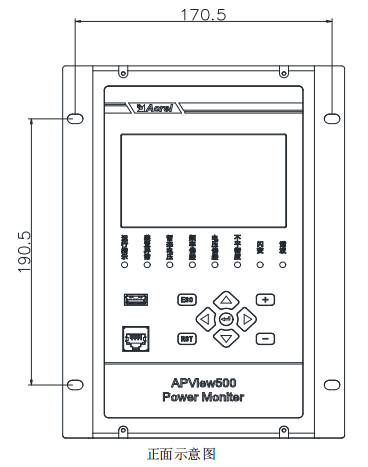

2)裝置正視圖

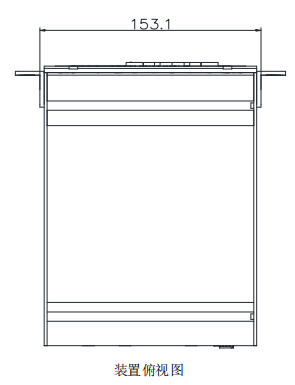

3)俯視圖

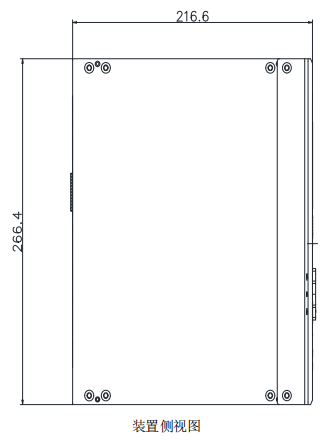

4)側視圖

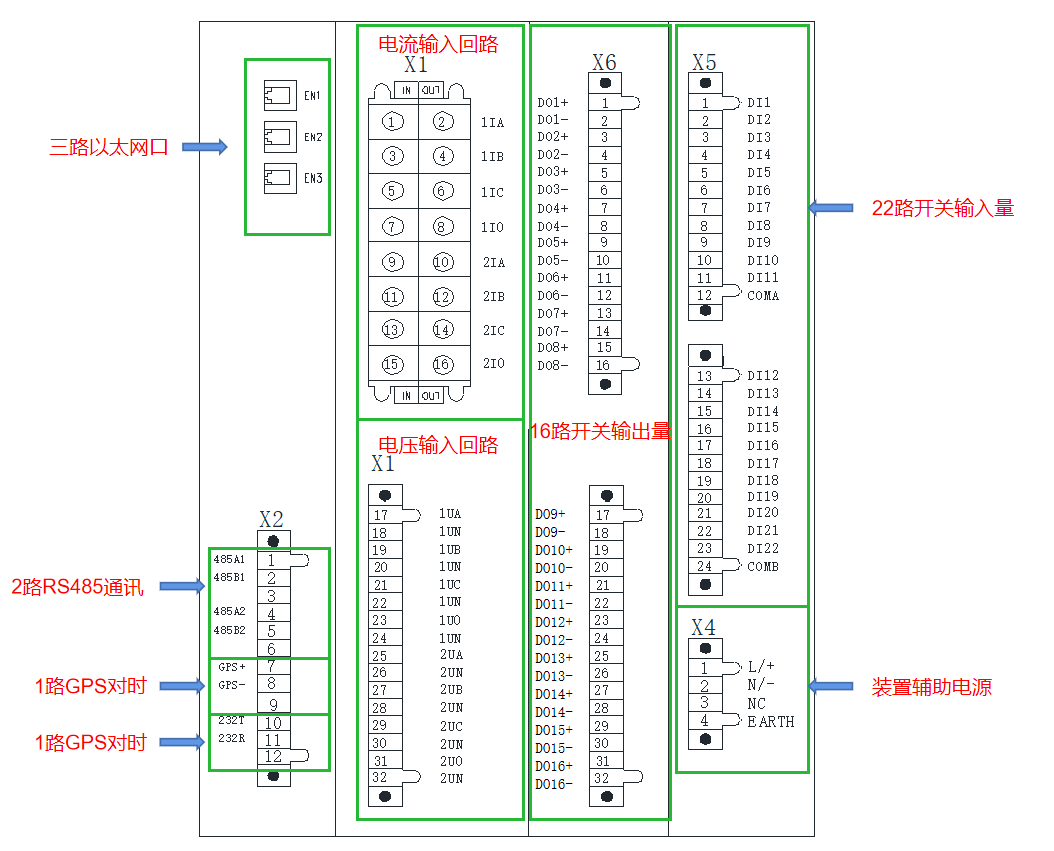

5）接線方式

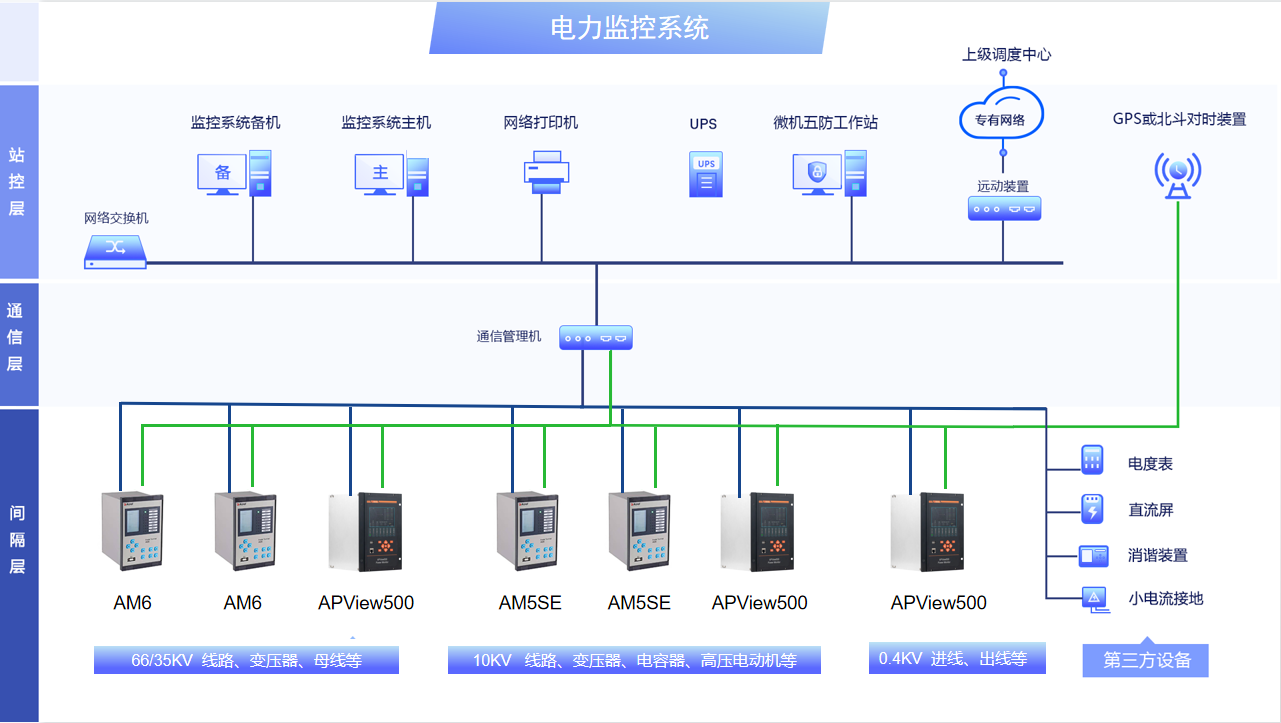

4、應用組網圖

5. 結束語

安科瑞具備電能質量在線監測裝置、電能質量治理設備以及電能質量管理平臺，可以高度契合本辦法要求的發電企業、電網企業和用電企業對電能質量監測、電能質量治理以及信息管理的要求，為建立更加堅強、低碳的新型電力系統持續努力。
