1產品概述

  BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出。DC12V或24V安全電壓或AC/DC85-265V電壓供電，可廣泛用于工業自動化領域。

  BA系列中剩余電流傳感器專用于漏電監控，監測電氣線路或電氣設備絕緣狀態，避免電氣線路或電氣設備絕緣性能降低引起的事故。

  產品符合GB/T13850-1998、GB20840.2-2014。

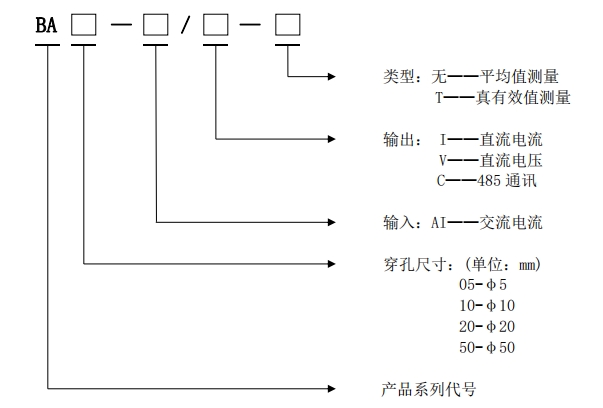

2型號說明

3技術參數

4外形及安裝

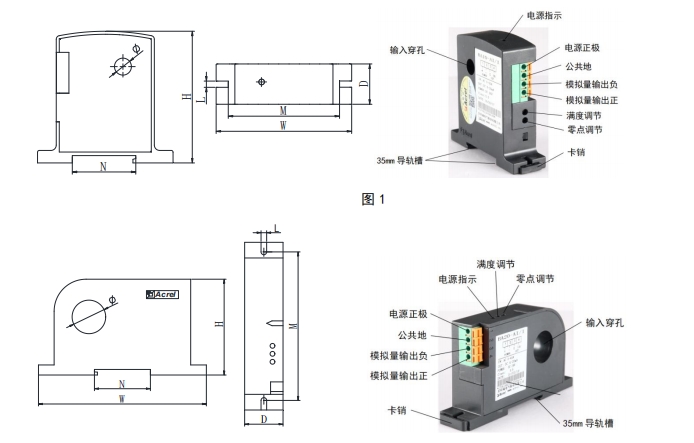

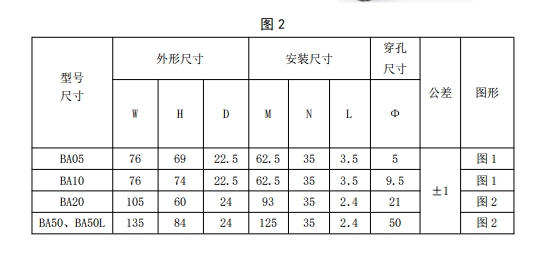

4.1 DC12V或24V供電款外形及穿孔尺寸

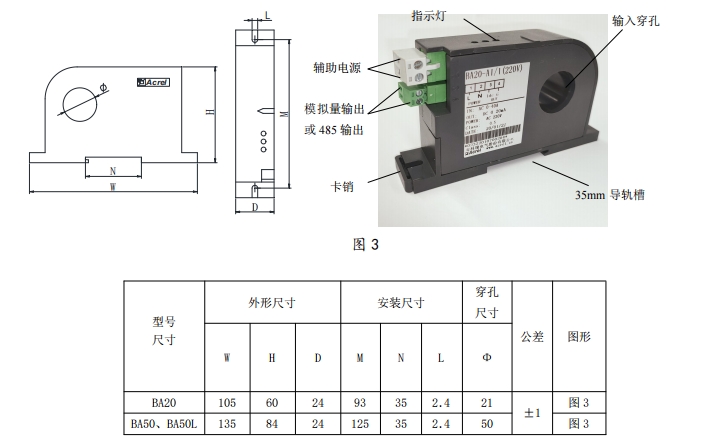

4.2 AC/DC85-265V供電款外形及穿孔尺寸

4.3安裝方法

  安裝方式可選擇導軌安裝或螺釘固定安裝，具體操作如下：

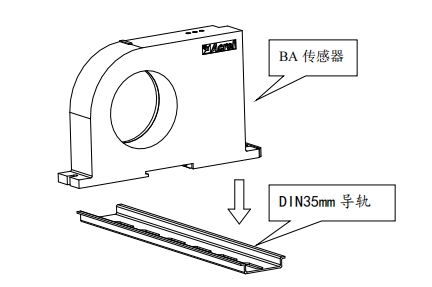

  a、導軌安裝

  選擇適合的地方安裝標準DIN35mm導軌，將BA傳感器安裝到導軌上即可；

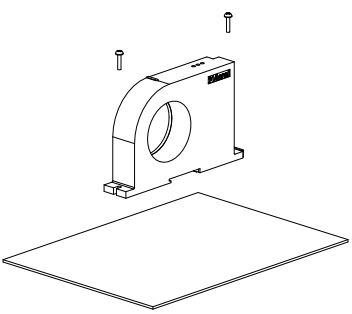

  b、螺絲固定安裝

  在柜體底板上，選擇適合的地方開兩個與所安裝傳感器固定孔位置相對應的螺紋孔；將傳感器放置后安裝定位螺釘（順時針）。

5接線方式

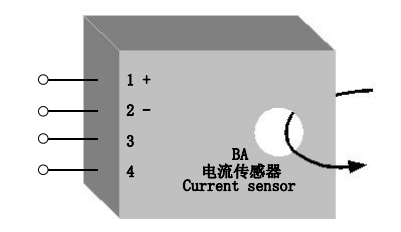

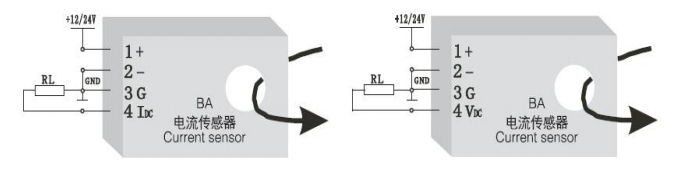

5.1 DC12V或24V供電款接線方式

  1——+電源正極（注意電源正極與地不可接反）

  2——-電源地

  3——G（電流輸出負極,可與電源共地）

  4——IDC(電流輸出正極)，VDC(電壓輸出正極)

  線纜為穿孔輸入

  注：

  (1)儀表接線采用彈簧固定式端子，推薦電源、輸出和RS485通訊側連接導線采用橫截面積為0.75mm2屏蔽線。

  （2）具體接線按實物外殼上的接線圖為準

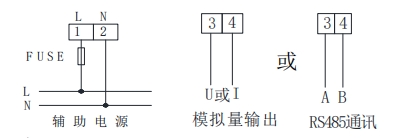

5.2 AC/DC85-265V供電款接線方式

  1,2——輔助電源

  3,4——模擬量或485輸出

  接線示意如下:

  注：

  （3）儀表接線采用彈簧固定式端子，推薦輸出和RS485通訊側連接導線采用橫截面積為0.75mm2屏蔽線，電源側連接線采用橫截面積為1.5mm2導線。

  （4）具體接線按實物外殼上的接線圖為準。
