西門子RS232通訊模塊

SIMATIC S7-1500， CM PTP RS-232 BA 通訊模塊針對 串行連接 RS-232， 空閑端口，3964(R)，USS， 19200 kBit/s， 9針 Sub-D 連接器

用于串行通信連接的模塊，根據接口類型、協議和性能進行定標

具有不同物理傳輸特性的 4 個型號：

RS 232C, 蕞大 19.2 kbit/s

RS 232C，蕞高 115.2 Kbit/s

RS 422/RS 485，蕞高 19.2 Kbit/s

RS 422/RS 485，蕞高 115.2 Kbit/s

支持的協議

Freeport：適用于通用通信的用戶可設置報文格式

3964(R) 可提高傳輸可靠性

Modbus RTU 主站

Modbus RTU 從站

USS，通過指令實現

可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。

Modbus RTU 主站可為蕞多 30 個 Modbus 從站創建一個 Modbus RTU 網絡。

可為您提供下列通訊模板：

CM PtP RS232 BA；

帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器，蕞高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區

CM PtP RS232 HF；

帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器，

帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座，蕞高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區

CM PtP RS422/485 HF；

帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座，蕞高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區

用一個螺絲安裝在 S7-1500 安裝導軌上

獨特的 Sub D 連接器，無法互換

帶有可擴充電纜室的前蓋

含在供貨范圍之內：

一個 U 型連接器

前門

統一的顯示和診斷方式：

故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示

發送和接收通信顯示

支持的協議：

Freeport：適用于通用通信的用戶可設置報文格式

3964(R) 可提高傳輸可靠性

Modbus RTU 主站

Modbus RTU 從站

USS，通過指令實現

接口性質：

RS 232 帶輔助信號

RS 422 用于全雙工連接

RS 485 用于半雙工和多點連接

傳輸速率為 300 - 115200 bit/s

通過 Sub D 連接器進行連接

SIMATIC ET 200MP 的統一系統功能：

識別和維護數據 IM0

固件更新

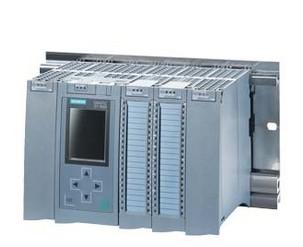

模塊正面的清晰標簽西門子S7-1500PLC CPU主機模塊

及佳的工作效率攜手完美的用戶可用性：SIMATIC S7-1500  是新一代基于TIA博途軟件平臺的控制器，是自動系統領域的全新里程碑。

集成顯示面板，用于調試與診斷

中央機架可配置多達 32  個模塊

背板總線通信速度提升 40  倍

集成運動控制，信號追蹤功能

集成 PID  自整定功能

強大的信息保護機制

基于 TIA  博途平臺進行工程組 態，大幅提高效率

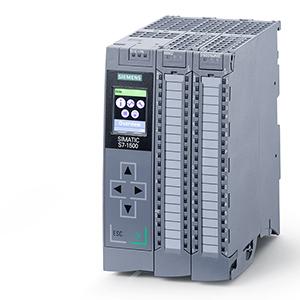

S7-1500 CPU 模塊

全新的S7-1500 帶來了標準型和故障安全型兩種不同類型的CPU 模塊。憑借快速的響應時間、集成的 CPU 顯示面板以及相應的調試和診斷機制，SIMATIC S7-1500 的CPU 極大地提升了生產效率，降低了生產成本。

蕞優性能

降低響應時間，提高生產效率

提高程序循環時間

顯示調試和診斷信息

統一純文本診斷信息，縮短停機/ 診斷時間

即插即用，無需編程

可通過 TIA  博途設置操作密碼

使用壽命長，運行時間長達 50,000  小時

PROFINET  標準

? PN IRT 可確保精準的響應時間以及工廠設備的高精度操作

集成具有不同IP 地址的標準以太網口和Profinet 網口

? Web server ，可快速瀏覽服務和診斷信息

創新的存儲機制

靈活的存儲卡機制，適合各種項目規模

較大的存儲空間：支持高達 2 GB  的存儲卡，可存儲項目數據、歸檔、配方和相關文檔

優化存儲的程序塊，可提高處理器的訪問速度

優化的診斷機制

? STEP7 、HMI 、Web server 、CPU 顯示面板統一數據顯示，高效故障分析

集成系統診斷功能，即便增加設備數量，也無需額外的項目規劃

即便 CPU  處于停止模式，也不會丟失系統故障/ 報警消息

CPU1516-3 PN/DP 6ES7516-3AN00-0AB0 6ES7 516-3AN00-0AB0 6ES75163AN000AB0

CPU1513-1 PN 6ES7513-1AL00-0AB0 6ES7 513-1AL00-0AB0 6ES75131AL000AB0

CPU1511-1 PN 6ES7511-1AK00-0AB0 6ES7 511-1AK00-0AB0 6ES75111AK000AB0

S7-1500 信號模塊

模塊種類更加優化，集成更多功能并支持通道級診斷，采用統一的前連接器，具有預接線功能，

這些模塊既可以直接在CPU 進行集中式處理，也可以通過ET200MP系統進行分布式處理。

量身定做，靈活擴展

模塊具有不同的通道數量和功能

集成更多功能，設計緊湊

? U  型連接器，可自行連接背板總線

集成Din 型導軌，安裝更加靈活

實現快速處理，確�？刂瀑|(zhì)量

數字量輸入模塊，具有 50 μs  的超短輸入延時

模擬量模塊，8  通道轉換時間低至 125 μs

多功能模擬量輸入模塊，具有自動線性化特性，適用于溫度測量和限值監測

高效診斷，快速識別

通道級診斷消息，支持快速故障修復

可讀取電子識別碼，快速識別所有組件

人性化設計，組裝方便

統一40針前連接器

集成短接片，簡化接線操作

可擴展電纜存放空間

自帶電路接線圖，方便接線

可靠的設計確保設備無錯運行

集成電子屏蔽功能

電源線與信號線分開走線

DI16xDC24V 高性能 6ES7521-1BH00-0AB0 6ES7 521-1BH00-0AB0  6ES75211BH000AB0

DI32xDC24V 高性能 6ES7521-1BL00-0AB0 6ES7 521-1BL00-0AB0     6ES75211BL000AB0

DI16xDC24V 6ES7521-1BH50-0AA0 6ES7 521-1BH50-0AA0  6ES75211BH500AA0

DI16xAC230V 6ES7521-1FH00-0AA0 6ES7 521-1FH00-0AA0 6ES75211FH000AA0

DQ16xDC24V/0.5A 6ES7522-1BH00-0AB0 6ES7 522-1BH00-0AB0 6ES75221BH000AB0

DQ32xDC24V/0.5A 6ES7522-1BL00-0AB0 6ES7 522-1BL00-0AB0 6ES75221BL000AB0

DQ8xDC24V/2A 6ES7522-1BF00-0AB0 6ES7 522-1BF00-0AB0  6ES75221BF000AB0

DQ8xAC230V/5A 6ES7522-5HF00-0AB0 6ES7 522-5HF00-0AB0 6ES75225HF000AB0

DQ8xAC230V/2A 6ES7522-5FF00-0AB0 6ES7 522-5FF00-0AB0 6ES75225FF000AB0

AI8 6ES7531-7KF00-0AB0 6ES7 531-7KF00-0AB0 6ES75317KF000AB0

AI8 6ES7531-7NF10-0AB0 6ES7 531-7NF10-0AB0 6ES75317NF100AB0

AQ4 6ES7532-5HD00-0AB0 6ES7 532-5HD00-0AB0 6ES75325HD000AB0

AQ8 6ES7532-5HF00-0AB0 6ES7 532-5HF00-0AB0 6ES75325HF000AB0

適用于在程序范圍、網絡和處理速度方面具有中等/較高要求的應用，可通過 PROFINET IO 進行分布式配置；可以使用具有單獨 IP 地址的附加集成 PROFINET 接口，例如，用于網絡分離。

CPU 1516-3 PN/DP：

適用于對程序范圍和處理速度具有較高要求的應用，通過 PROFINET IO 和 PROFIBUS DP 進行分布式配置。 附加的集成 PROFINET 接口，具有單獨的 IP 地址，可用于網絡分離等。

CPU 1517-3 PN/DP：

適用于對程序范圍、聯網和處理速度具有很高要求的應用，通過 PROFINET IO 和 PROFIBUS DP 進行分布式配置。 例如，具備獨立 IP 地址的其它集成式 PROFINET 接口可以用來實現網絡隔離。

CPU 1518-4 PN/DP：

適用于在程序范圍和網絡方面具有極高要求的應用，且滿足處理速度方面的極高要求。 可通過 PROFINET IO 和 PROFIBUS DP 進行分布式配置；可以使用具有單獨 IP 地址的兩個附加集成 PROFINET 接口，例如，用于網絡分離。

具有不同性能范圍的2 種標準 CPU 可用于 SIMATIC S7-1500：

CPU 1516F-3 PN/DP:

適用于對程序范圍和處理速度具有較中/高要求的應用，用于通過帶 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 實現分布式配置。

CPU 1518F-4 PN/DP:

用于對程序作用域和處理速度具備高要求的應用，用于通過帶 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 實現分布式設置。附加的集成 PROFINET 接口，具有單獨的 IP 地址，可用于網絡分離等。

6ES7 516-3AN00-0AB0 西門子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 數據；10 ns ；集成 2PN 接口，1 以太網接口，1DP 接口

6ES7 513-1AL00-0AB0 西門子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 數據；40 ns；集成 2PN 接口，

6ES7 511-1AK00-0AB0 西門子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 數據；60 ns；集成 2PN 接口，

 西門子RS232通訊模塊

應用

設計

前面板上有：

除 CPU 412-1 處理器外，所有 CPU 具有：

CPU 414-3 PN/DP, CPU 416-3 PN/DP 和 CPU 416F-3 PN/DP 也可以連接 PROFINET。 每個模板有一個雙口的 PROFINET 接口。

高端 CPU 還具有：

此外，CPU 按照其性能進行分級：例如RAM、地址區大小、可裝載塊的數量以及處理時間。

功能

所有 S7-400 CPU 均具有兩種類型的存儲器。工作存儲器的細分可將性能一倍。當一個處理器需要訪問其 RAM 至少兩次時，S7-400 專用處理器可在一個循環周期中同時訪問代碼存儲器和數據存儲器。因此，數據總線和代碼總線也是的。工作存儲器的容量取決于從精細分級的 CPU 系列中所選取的適合的 CPU。 對于小型和中等程序，集成式負載內存 (RAM) 就足夠了。對于較大的程序，可通過內存卡來裝載內存。式閃存卡可用于在不使用電池的情況下進行性存儲。
