訂貨數據：
|
類型
|
ZSI 2.5
|
|
訂貨號
|
1616400000
|
|
版本
|

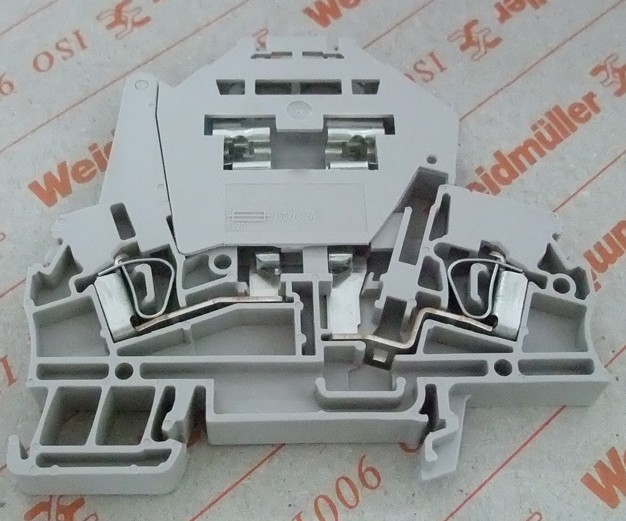

Z系列接線端子，彈片聯接, 熔斷器型接線端子, 額定橫截面: 2.5 mm?, 彈片聯接, Wemid, 深褐, 直接安裝
|
|
GTIN (EAN)
|
4008190196592
|
|
最小包裝數
|
50 個
|
尺寸及重量：
|
長度
|
79.5 mm
|
|
寬度
|
7.9 mm
|
|
高度
|
73 mm
|
|
安裝高度
|
74 mm
|
|
凈重
|
19.54 g
|
溫度：
|
最小持續工作溫度
|
-50 °C
|
|
持續工作溫度
|
120 °C
|
產品說明：
|
訂貨數據提示文字
|
熔絲架的額定電壓為250 V，額定沖擊電壓為4 kV。
|
|
技術數據
|
保險絲部件的功率損耗(1.6W)限制了額定電流
|
|
附件
|
狀態顯示通過一個雙向LED進行。
|
其它技術數據：
|
安裝指導
|
直接安裝
|
|
安裝方式
|
直接卡在導軌上
|
|
開放端
|
右方
|
|
相同端子的數量
|
1
|
|
類型
|
彈片連接, 熔絲盒, 無 LED, 用于插入式橫聯件, 單側開放
|
|
防爆版
|
不
|
可壓接導線（其它聯接）：
|
軟導線的最小壓接面積，帶塑料套管狀端頭（DIN 46228/1），其他聯接
|
0.5 mm?
|
|
軟導線的壓接面積，帶塑料套的管狀端頭 （DIN 46228/1）其他聯接方式
|
2.5
|
可壓接導線（額定聯接）：
|
聯接類型
|
彈片聯接
|
|
剝線長度
|
10 mm
|
|
螺絲刀口尺寸
|
0.6 x 3.5 mm
|
|
連接方向
|
傾斜的
|
|
聯接點數量
|
2
|
|
最小壓接面積
|
0.13 mm?
|
|
壓接面積
|
4 mm?
|
|
測量規 按照 60 947-1 標準
|
A3
|
|
單股導線的壓接面積
|
0.5 mm?
|
|
單股硬導線的壓接面積
|
4 mm?
|
|
壓接面積 軟導線
|
4 mm?
|
|
最小壓接面積 軟導線
|
0.5 mm?
|
|
最小壓接面積 軟導線 管狀端頭(DIN 46228/1)，額定聯接
|
0.5 mm?
|
|
壓接面積 軟導線 管狀端頭預絕緣管狀端頭(DIN 46228/1) 額定聯接
|
2.5 mm?
|
|
最小壓接面積 軟導線 帶塑料套的管狀端頭 (DIN 46228/4) 額定聯接
|
0.5 mm?
|
|
壓接面積 軟導線 帶塑料套的管狀端頭(DIN 46228/4)，額定聯接
|
2.5 mm?
|
|
導線最小壓接面積 AWG
|
AWG 26
|
|
導線壓接面積 AWG
|
AWG 12
|
顯示元件：
|
指示器的工作電壓
|
500 V
|
|
指示器的電壓類型
|
交流/直流
|
|
電流
|
6.3 A
|
熔斷絲夾：
|
指示器的電壓類型
|
交流/直流
|
|
顯示
|
無 LED燈
|
|
運行電壓
|
500 V
|
|
熔絲
|
G-Si.5 x 20
|
|
熔斷器架 (部件支架)
|
可旋轉
|
|
電流
|
6.3 A
|
額定數據：
|
額定橫截面
|
2.5 mm?
|
|
相鄰端子的額定電壓
|
500 V
|
|
額定浪涌電壓
|
6 kV
|
|
額定電流
|
6.3 A
|
|
電流
|
6.3 A
|
|
標準
|
IEC 60947-7-3
|
|
污染等級
|
3
|
額定數據（CSA）：
|
CSA 認證號
|
200039-1152892
|
|
電壓大小 B（CSA）
|
600 V
|
|
電壓大小 C (CSA)
|
600 V
|
|
電壓大小 D（CSA）
|
150 V
|
|
電流 大小 B (CSA)
|
15 A
|
|
電流 大小 C (CSA)
|
15 A
|
|
電流 大小 D (CSA)
|
15 A
|
|
導線壓接面積(CSA)
|
12 AWG
|
|
最小導線橫截面積（CSA ）
|
26 AWG
|
額定數據(UL):
|
UR 號
|
E60693
|
|
電壓大小 C（UR）
|
300 V
|
|
電流 大小 C (UR)
|
10 A
|
|
導線尺寸 工廠接線 (UR)
|
12 AWG
|
|
最小導線尺寸 工廠接線 (UR)
|
26 AWG
|
|
導線尺寸 現場接線 (UR)
|
12 AWG
|
|
最小導線尺寸 現場接線 (UR)
|
26 AWG
|
材料參數：
|
絕緣材料
|
Wemid
|
|
材料
|
Wemid
|
|
顏色
|
深褐
|
|
阻燃等級符合 UL 94
|
V-0
|
系統特征值：
|
產品系列
|
Z系列接線端子，彈片聯接
|
|
聯接類型
|
彈片聯接
|
|
連接方向
|
傾斜的
|
|
層數
|
1
|
|
聯接點數量
|
2
|
|
每層壓接點數
|
2
|
|
層，內部橋接
|
無
|
|
必須的端板
|
是
|

|
