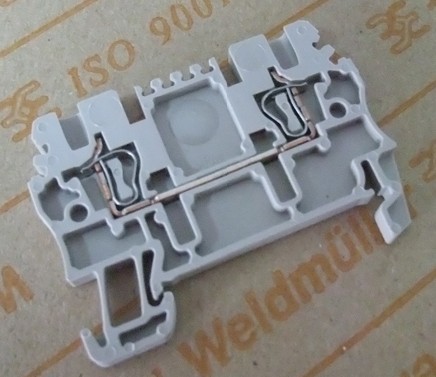

訂貨數據：
|
類型
|
ZDU 1.5
|
|
訂貨號
|
1775480000
|
|
版本
|
Z系列, 直通型接線端子, 額定橫截面: 1.5 mm?, 彈片聯接, Wemid, 米色, 直接安裝
|
|
GTIN (EAN)
|
4032248181469
|
|
最小包裝數
|
100 個
|
尺寸及重量：
|
長度
|
51.5 mm
|
|
寬度
|
3.5 mm
|
|
高度
|
36.5 mm
|
|
安裝高度
|
37 mm
|
|
凈重
|
4.06 g
|
溫度：
|
最小持續工作溫度
|
-50 °C
|
|
持續工作溫度
|
120 °C
|
IECEX/ATEX認證：
|
安裝指導
|
直接安裝
|
|
安裝方式
|
直接卡在導軌上
|
|
開放端
|
右方
|
|
相同端子的數量
|
1
|
|
類型
|

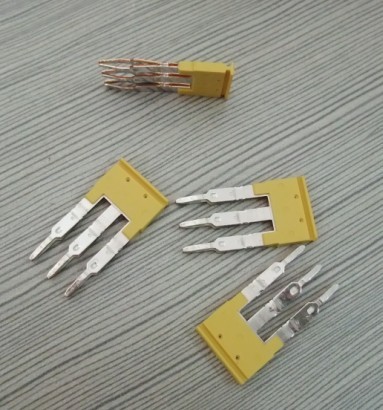

彈片連接, 用于插入式橫聯件, 單側開放
|
|
防爆版
|
是
|
其它技術數據：
可壓接導線（其它聯接）：
|
軟導線的最小壓接面積，帶塑料套管狀端頭（DIN 46228/1），其他聯接
|
0.5 mm?
|
|
軟導線的壓接面積，帶塑料套的管狀端頭 （DIN 46228/1）其他聯接方式
|
可壓接導線（額定聯接）：
|
聯接類型
|
彈片聯接
|
|
剝線長度
|
10 mm
|
|
螺絲刀口尺寸
|
0.4 x 2.0 mm
|
|
連接方向
|
上方
|
|
聯接點數量
|
2
|
|
最小壓接面積
|
0.05 mm?
|
|
壓接面積
|
1.5 mm?
|
|
測量規 按照 60 947-1 標準
|
B1
|
|
單股導線的壓接面積
|
0.5 mm?
|
|
單股硬導線的壓接面積
|
1.5 mm?
|
|
壓接面積 軟導線
|
1.5 mm?
|
|
最小壓接面積 軟導線
|
0.5 mm?
|
|
最小壓接面積 軟導線 管狀端頭(DIN 46228/1)，額定聯接
|
0.5 mm?
|
|
壓接面積 軟導線 管狀端頭預絕緣管狀端頭(DIN 46228/1) 額定聯接
|
1.5 mm?
|
|
最小壓接面積 軟導線 帶塑料套的管狀端頭 (DIN 46228/4) 額定聯接
|
0.5 mm?
|
|
壓接面積 軟導線 帶塑料套的管狀端頭(DIN 46228/4)，額定聯接
|
1.5 mm?
|
|
雙狀端頭 最小導線橫截面
|
0.5 mm?
|
|
雙狀端頭 導線橫截面
|
0.75 mm?
|
|
導線最小壓接面積 AWG
|
AWG 30
|
|
導線壓接面積 AWG
|
AWG 16
|
額定數據：
|
額定橫截面
|
1.5 mm?
|
|
額定電壓
|
500 V
|
|
額定浪涌電壓
|
6 kV
|
|
額定電流
|
17.5 A
|
|
電流
|
17.5 A
|
|
標準
|
IEC 60947-7-1
|
|
污染等級
|
3
|
額定數據（CSA）：
|
CSA 認證號
|
200039-1152892
|
|
電壓大小 C (CSA)
|
300 V
|
|
電流 大小 C (CSA)
|
20 A
|
|
導線壓接面積(CSA)
|
14 AWG
|
|
最小導線橫截面積（CSA ）
|
26 AWG
|
額定數據（UL）：
|
UR 號
|
E60693
|
|
電壓大小 C（UR）
|
300 V
|
|
電流 大小 C (UR)
|
15 A
|
|
導線尺寸 工廠接線 (UR)
|
14 AWG
|
|
最小導線尺寸 工廠接線 (UR)
|
26 AWG
|
|
導線尺寸 現場接線 (UR)
|
14 AWG
|
|
最小導線尺寸 現場接線 (UR)
|
26 AWG
|
材料參數：
|
絕緣材料
|
Wemid
|
|
材料
|
Wemid
|
|
顏色
|
深褐
|
|
阻燃等級符合 UL 94
|
V-0
|
系統特征值：
|
產品系列
|
Z系列
|
|
聯接類型
|
彈片聯接
|
|
連接方向
|
上方
|
|
層數
|
1
|
|
聯接點數量
|
2
|
|
每層壓接點數
|
2
|
|
層，內部橋接
|
無
|
|
安裝導軌
|
TS 35
|
|

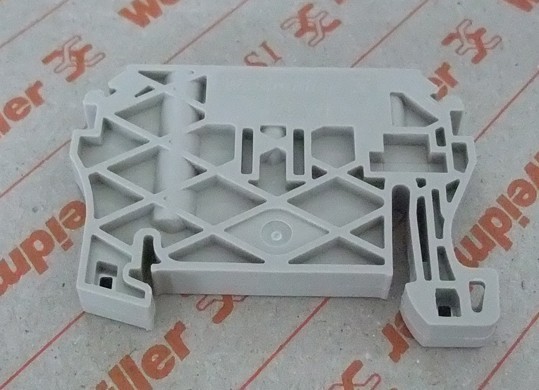

必須的端板
|
是
|

|
