訂貨數據：
|
類型
|
WTR 2.5 STB2.3
|
|
訂貨號
|
1855620000
|
|
版本
|

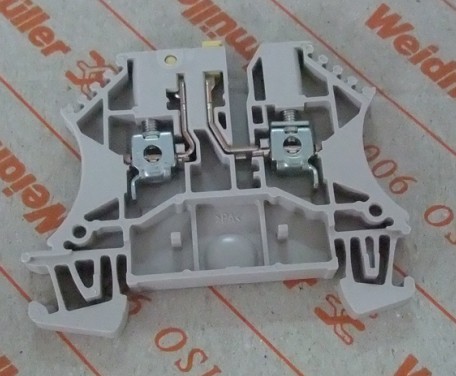

W系列, 電流測試端子, 額定橫截面: 2.5 mm?, 螺釘聯接, Wemid, 深褐
|
|
GTIN (EAN)
|
4032248458301
|
|
最小包裝數
|
100 個
|
尺寸及重量：
|
長度
|
60 mm
|
|
寬度
|
5.1 mm
|
|
安裝高度
|
49 mm
|
|
重量
|
10.7 g
|
|
凈重
|
8.58 g
|
產品說明：
|
技術數據
|
2.5mm? 導線，帶有塑料套的管狀端頭，訂貨號 1333100000 (500 件）。
|
其它技術數據：
|
安裝方式
|
直接卡在導軌上
|
|
開放端
|
右方
|
|
相同端子的數量
|
1
|
|
類型
|
螺釘連接, 隔離元件, 帶插槽, 用于插入式橫聯件, 單側開放
|
|
防爆版
|
不
|
可壓接2根截面積相同的導線（H05V/H07V)（額定聯接）：
|
多股軟導線的最小壓接面積（雙線）
|
0.5 °C
|
|
多股軟導線的壓接面積（雙線）
|
1.5 °C
|
|
最小壓接面積 多股線 帶管狀端頭( DIN 46228/1) 雙線
|
0.5 °C
|
|
壓接面積 多股線 帶管狀端頭( DIN 46228/1) 雙線
|
1.5 °C
|
可壓接導線（其它聯接）：
|
軟導線的最小壓接面積，帶塑料套管狀端頭（DIN 46228/1），其他聯接
|
0.5 °C
|
|
軟導線的壓接面積，帶塑料套的管狀端頭 （DIN 46228/1）其他聯接方式
|
可壓接導線（額定聯接）：
|
聯接類型
|
螺釘聯接
|
|
剝線長度
|
10 mm
|
|
螺絲刀口尺寸
|
0.6 x 3.5 mm
|
|
連接方向
|
水平進線
|
|
聯接點數量
|
2
|
|
最小壓接面積
|
0.05 °C
|
|
壓接面積
|
4 °C
|
|
壓接螺釘
|
M 3
|
|
最小擰緊力矩
|
0.5 Nm
|
|
擰緊力矩
|
0.7 Nm
|
|
DMS 電動螺絲刀的扭矩設置
|
1
|
|
測量規 按照 60 947-1 標準
|
A3
|
|
單股導線的壓接面積
|
0.5 °C
|
|
單股硬導線的壓接面積
|
4 °C
|
|
多股導線的最小壓接面積
|
1.5 °C
|
|
多股導線的壓接面積
|
4 °C
|
|
壓接面積 軟導線
|
4 °C
|
|
最小壓接面積 軟導線
|
0.5 °C
|
|
最小壓接面積 軟導線 管狀端頭(DIN 46228/1)，額定聯接
|
0.5 °C
|
|
壓接面積 軟導線 管狀端頭預絕緣管狀端頭(DIN 46228/1) 額定聯接
|
2.5 °C
|
|
最小壓接面積 軟導線 帶塑料套的管狀端頭 (DIN 46228/4) 額定聯接
|
0.5 °C
|
|
壓接面積 軟導線 帶塑料套的管狀端頭(DIN 46228/4)，額定聯接
|
2.5 °C
|
|
導線最小壓接面積 AWG
|
AWG 30
|
|
導線壓接面積 AWG
|
AWG 12
|
尺寸：
開關式接線端子：
|
DMS 電動螺絲刀的扭矩設置
|
1
|
|
擰緊力矩
|
0.7 Nm
|
|
最小擰緊力矩
|
0.5 Nm
|
|
橫向分離
|
無
|
|
縱向分離
|
無
|
|
集成測試插座
|
是
|
額定數據：
|
額定橫截面
|
2.5 °C
|
|
額定電壓
|
500 V
|
|
額定浪涌電壓
|
6 kV
|
|
額定電流
|
24 A
|
|
電流
|
24 A
|
|
標準
|
IEC 60947-7-1
|
|
污染等級
|
額定數據（CSA）：
|
CSA 認證號
|
154685-1152890
|
|
電壓大小 D（CSA）
|
300 V
|
|
電流 大小 D (CSA)
|
10 A
|
|
導線壓接面積(CSA)
|
12 AWG
|
|
最小導線橫截面積（CSA ）
|
26 AWG
|
額定數據（UL）：
|
UR 號
|
E60693
|
|
電壓大小 C（UR）
|
600 V
|
|
電流 大小 C (UR)
|
20 A
|
|
導線尺寸 工廠接線 (UR)
|
12 AWG
|
|
最小導線尺寸 工廠接線 (UR)
|
30 AWG
|
|
導線尺寸 現場接線 (UR)
|
12 AWG
|
|
最小導線尺寸 現場接線 (UR)
|
30 AWG
|
材料參數：
|
絕緣材料
|
Wemid
|
|
顏色
|
深褐
|
|
阻燃等級符合 UL 94
|
V-0
|
系統特征值：
|
產品系列
|
W系列
|
|
聯接類型
|
螺釘聯接
|
|
連接方向
|
水平進線
|
|
層數
|
1
|
|
聯接點數量
|
2
|
|
每層壓接點數
|
2
|
|
層，內部橋接
|
無
|
|
安裝導軌
|
TS 35
|
|
必須的端板
|
是
|
認證：
W系列:
WDK 2.5 1D A.1 訂貨號：1023400000
WDK 2.5V 訂貨號：1022300000
WDU 2.5 F 2X2.8 訂貨號：1021800000
WDK 2.5 FF 訂貨號：1021700000
|
