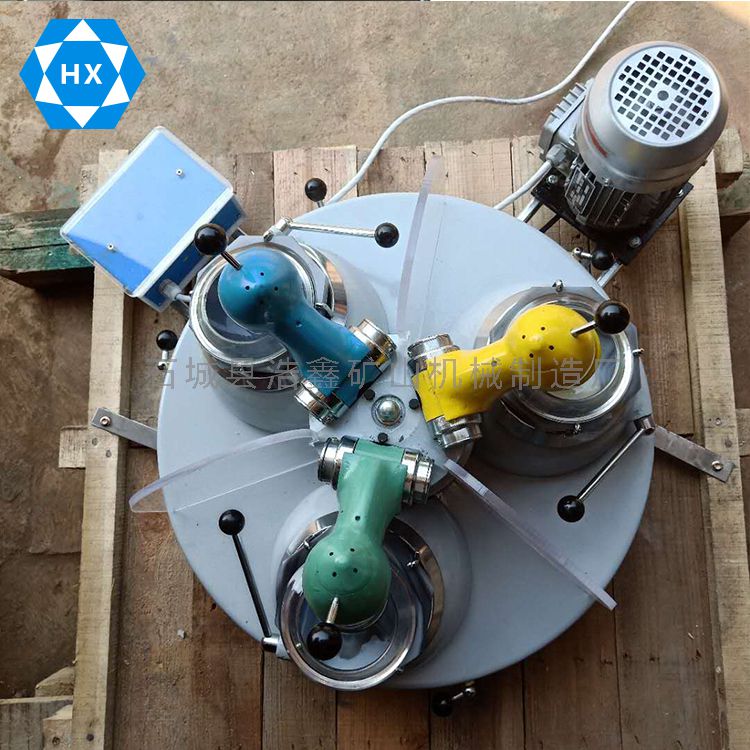

試驗用瑪瑙研磨機 XPM-120*3轉軸式三頭研磨機 小型干式礦石制樣機

試驗用瑪瑙研磨機 XPM-120*3轉軸式三頭研磨機 小型干式礦石制樣機

XPM- Φ 120 × 3 三頭研磨機是一種干法磨細分析樣品的研磨設備 , 配備了時間數碼顯示和定時裝置。主要供冶金、建材、化工、煤炭、水電、商檢、地質等部門實驗室磨細分析樣品之用 , 也可以供有關方面作為磨細一般少量物料之用。

設備Y點：噪音低、工作清潔方便。設備安裝無需地基處理�？膳湟壕э@示定時器，任意設置研磨停機時間。

三頭研磨機主要結構說明

本機結構如圖1-圖5所示，總體結構見圖1，主要由三套磨頭、離合器、研缽支座及定位器等總裝組成。

磨頭（01），研缽支座（03）和離合器（02）互成120°均勻地安裝在轉座（003）上，轉座裝在底座（00-2）的軸承中，在底座正面裝有接料支板（00-7-0）及電器，左方裝有電機。當離合器接通時，電機通過皮帶輪，齒輪軸（圖2：02-19），萬向節（圖2：02-2-10-0，圖3：01-21-0）帶動磨頭旋轉。齒輪軸(02-19)的另一頭和研缽支座的齒輪（圖4：03-18）嚙合。由于研棒的正轉和研缽的同向自轉產生相對滑動，借磨頭的自重產生壓力磨細物料。

離合器見圖2，是常閉干式摩擦離合器。

摩擦離合器的結合和脫開是靠杠桿（02-18）繞支釘（02-12）的上下擺動實現的，杠桿上抬時，彈簧被壓縮，摩擦片（02-14）與齒輪（02-15）脫開。杠桿下移時，彈簧復位，摩擦片與齒輪端面貼合，從而傳遞動力。

杠桿的上下移動靠操縱手柄（02-1）實現。手柄在圖示右邊時，離合器貼合，逆時針旋轉到左邊，裝在轉盤里的軸（02-4）靠偏心作用推動銷子，翹起杠桿（02—18）的調節螺絲（02-9），杠桿向上擺動，將離合器脫開。在使用過程中，當摩擦片磨損時，可松開螺帽，向下調節調整螺絲（02-9）。

由于每一對研具都有單獨的離合器操作，因此三對研具的運動互不影響，即可同時工作，也可使其中一對或二對工作。

磨頭結構見圖3，當動力由離合器萬向節傳來時，由錐齒輪軸（01-16）,錐齒輪（01-11）帶動軸（01-12）旋轉，由于偏心作用，軸（01-12）帶動軸承座（01-2）及其上的研棒座（01-7），研棒（01-6）繞軸（01-12）作選擇旋轉運動。

三頭研磨機技術參數：
