一、WD-807電子式互感器校驗儀產品介紹

       WD-807 電子式互感器校驗儀主要用于對符合IEC61850（-9-1、-9-2、-9-2LE）標準輸出的電子式互感器進行校驗。校驗項目包括：比值差、相位差、延時、極性等。同時配置有小信號輸入端子，可對小信號輸出的電子式互感器進行校驗以及對小信號輸入的合并單元進行校驗等。由武高電測公司研發的WD-807 電子式互感器校驗儀正是為了解決電子式互感器的檢測校驗問題。它支持IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE協議，能對電子式互感器進行角差、比差校驗，對電子式互感器的絕對時延進行測試，并可對通信報文進行全面分析，對電子式互感器進行各種通信故障測試以及精度校驗。

本校驗儀內核采用雙CPU架構，功能強大，以24Bit AD芯片和512倍過采樣技術大大擴展了帶寬，提高了測量精度。同時，采用多檔位自動切換和FIR濾波器提高動態范圍和信噪比。使用LabView開發管理軟件，界面美觀，使用方便。本儀器電源和交流采樣部分采取了電磁兼容處理措施，能夠適應現場比較復雜的測試環境，并且采用便攜式設計方案，便于合并單元的實驗室和現場檢測。        本儀器通過了中國電力科學院的性能測試，并在全國各省市地區的絕大部分?jǐn)?shù)字化變電站做了大量的現場校驗，具有廣泛的應用基礎。WD-807 基于IEC61850的電子式互感器校驗儀自身精度0.05級，可實現對0.2S及以下等級的電子式互感器的校驗。

二、WD-807電子式互感器校驗儀產品功能

1.     對符合IEC61850（-9-1、-9-2、-9-2LE）標準的電子式互感器進行校驗

2.     對電子式互感器的極性和延時進行校驗

3.     對小信號輸出的電子式互感器進行校驗

4.     對小信號輸入的合并單元進行校驗

5.     可輸出兩路0.05級0~7V的精密電壓信號，無需升大電壓大電流即可對小信號輸入的合并單元進行校驗（擴展精密標準源模塊）

6.     能夠輸出FT3數字信號，無需升大電壓大電流即可對支持FT3輸入的合并單元進行校驗（需要擴展模塊）。

7.     能夠?qū)?span>FT3輸出的電子式互感器進行校驗(擴展FT3轉換模塊)

8.     能夠?qū)鹘y(tǒng)互感器進行校驗（擴展模擬信號轉換模塊）

三、WD-807電子式互感器校驗儀產品特點

1.     使用傳統互感器校驗裝置（BHE型）和Agilent 3458A數字多用表實現量值傳遞

2.     可使用內置的GPS或高穩定度的晶體輸出脈沖同步信號

3.     能對IEC61850（-9-1、-9-2、-9-2LE）的協議包進行全幀解析，自動分析ASDU個數,采樣點數等，可顯示所有通道波形圖，無需抓包即可直觀查看所有通道數據

4.     具有ST、SC雙光纖以太網接口和雙RJ45以太網接口，提高可靠性，同時方便接入不同接口的電子式互感器

5.     6階準同步算法使得非同步采樣的算法誤差逼近于零

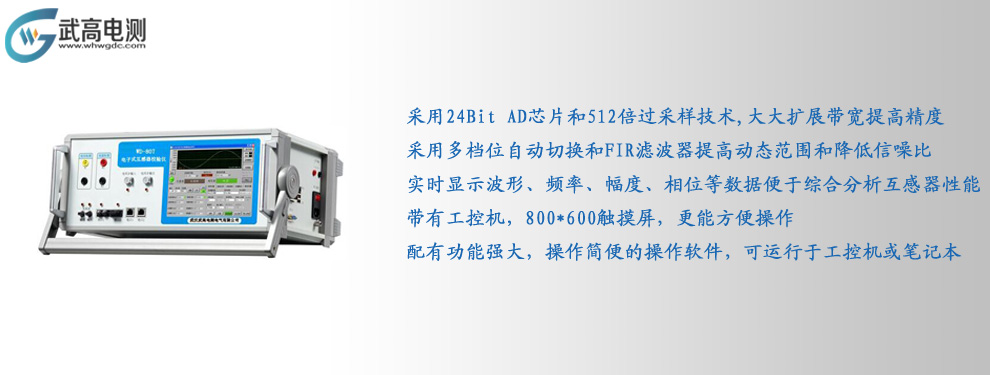

6.     采用24Bit AD芯片和512倍過采樣技術,大大擴展帶寬提高精度

7.     采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比

8.     實時顯示波形、頻率、幅度、相位等數據便于綜合分析互感器性能

9.     帶有工控機，800*600觸摸屏，更能方便操作

10.   配有功能強大，操作簡便的操作軟件，可運行于工控機或筆記本

11.   可統計比值差及相位差的均值、變差、極值、多次誤差等數據，可對電子式互感器的穩定性及線性進行全面檢定

12.   可進行多次諧波分析及對電子式互感器的各次諧波精度進行校驗

13.   可對測試過程全程錄制及回放

14.   可進行丟幀測試，實時的統計丟幀數

四、WD-807電子式互感器校驗儀技術參數

1、輸入范圍

交流輸入量程：

電壓量程：100V/√3 和 100V

電流量程：1A、5A

小信號輸入量程：150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V

小信號輸出量程（選配）：

輸出電壓: 0~ 7V

輸出諧波: 2~ 40次

2、測量精度

精度等級：

0.05級  (比差< 0.05%，角差< 2')

測量精度：

電壓（V）：0.05%RD

電流（A）：0.05%RD

交流精確測量范圍：

電壓(V):10%-120%Un (有效值 0.05%RD Un =100/√3V 或100V)

電流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)

小信號測量精度 ：

1V以上量程：1%-120%Un 0.05S級(用于檢計量互感器 )

1V以下量程：100%~2000%Un 0.05%級(用于檢保護互感器)

諧波測試精度：

比差：0.1%Uh或0.1%Ih    角差：10分

3、其它參數

通信協議：

IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE

以太網接口：

ST光纖接口：1個（多模光纖波長1310nm）

SC光纖接口：1個（多模光纖波長1310nm）

RJ45 接口：  2個

同步接口：

光同步輸出（支持光PPS和光IRIG-B）

光同步輸入（支持光PPS和光IRIG-B）

電同步輸出1個

電同步輸入1個

4、其他

顯示：TFT液晶分辨率800*600

操作：觸控操作 同時支持USB鼠標、鍵盤操作

尺寸：411mm×305mm×153mm

整機重量：13 kg

供電電壓: AC 220V±10%，50Hz

外部空氣溫度：-10℃～55℃

最大相對濕度：< 85%
