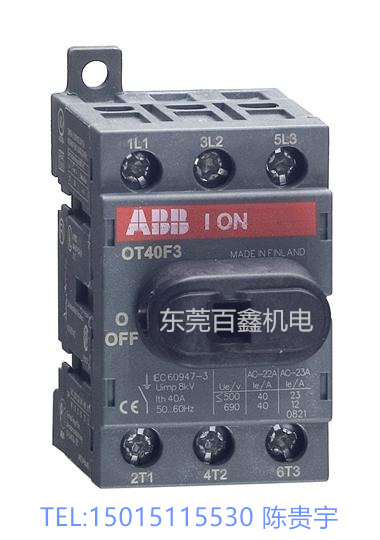

| ABB原裝榮耀產品OT40F3隔離開關 |
 |
價格：88 元(人民幣) | 產地：中國 |
| 最少起訂量：1個 | 發貨地：東莞市 | |
| 上架時間：2017-07-29 12:45:24 | 瀏覽量：175 | |
東莞市百鑫機電有限公司
 |
||
| 經營模式：批發零售 | 公司類型：私營有限責任公司 | |
| 所屬行業：低壓電器 | 主要客戶：網絡 | |
 在線咨詢  |
||
| 聯系人:陳貴宇 (先生) | 手機:15015115530 |
電話: |
傳真: |
| 郵箱:2542272255@qq.com | 地址:東莞市莞城香港街A5-3號 |
|
OT40F3隔離開關（Isolating switch）是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。隔離開關在分位置時，觸頭間有符合規定要求的絕緣距離和明顯的斷開標志；在合位置時，能承載正；芈窏l件下的電流及在規定時間內異常條件（例如短路）下的電流的開關設備。一般用作高壓隔離開關，即額定電壓在1kV以上的隔離開關，它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。隔離開關的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。詞條介紹了隔離開關的功能、特點、類型、應用、防誤改進、維護、常見問題等。 OT40F3 isolation switch (Isolating switch) is a kind of switching device mainly used for isolating power supply, switching operation, connecting and disconnecting small current circuit, and without arc extinguishing function. The isolation switch position, the contacts are in conformity with the provisions and insulation from the apparent disconnect marking requirements; in closed position, to the current carrying normal circuit conditions and within the stipulated time of abnormal conditions (e.g. short-circuit current switch equipment). Commonly used for high voltage isolation switch, isolating switch rated voltage is above 1kV, the working principle and the structure itself is relatively simple, but due to the use of a large amount of work, high reliability requirements, have great influence on substation, power plant design, build and safe operation. The main feature of isolating switch is no arc
1、分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全 。 2、根據運行需要，換接線路。3、可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。 4、根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。 隔離開關在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：不帶負荷分?jǐn)嗪徒油ň路。 1.用于隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。 2.隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。 3.用以接通或斷開小電流電路。 一般在斷路器前后二面各安裝一組隔離開關，目的均是要將斷路器與電源隔離，形成明顯斷開點；因?yàn)樵瓉?lái)的斷路器采用的是油斷路器，油斷路器需要經常檢修，故二側就要有明顯斷開點，以利于檢修；一般情況下，出線柜是從上面母線通過開關柜向下供電，在斷路器前面需要一組隔離開關是要與電源隔離，但有時，斷路器的后面也有來電的可能，如通過其它環路的反送，電容器等裝置的反送，故斷路器的后面也需要一組隔離開關。 隔離開關主要用來將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。隔離開關的觸頭全部敞露在空氣中，具有明顯的斷開點，隔離開關沒有滅弧裝置，因此不能用來切斷負荷電流或短路電流，否則在高壓作用下，斷開點將產生強烈電弧，并很難自行熄滅，甚至可能造成飛。ㄏ鄬地或相間短路），燒損設備，危及人身安全，這就是所謂“帶負荷拉隔離開關”的嚴重事故。隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。例如：在雙母線電路中，可以用隔離開關將運行中的電路從一條母線切換到另一條母線上。同時，也可以用來操作一些小電流的電路。 OT40F3尺寸： 產品凈寬: 35 mm產品凈高: 68 mm 產品凈深: 56 mm 產品凈重: 0.11 kg OT40F3技術參數： 額定工作電流 AC-21A (Ie): (380 ... 415 V) 40 A (500 V) 40 A (690 V) 40 A 額定工作電流 AC-22A (Ie): (380 ... 415 V) 40 A (500 V) 40 A (690 V) 40 A 額定工作電流 AC-23A (Ie): (500 V) 23 A (380 ... 415 V) 23 A (690 V) 12 A 額定工作功率 AC-23A (Pe): (380 ... 415 V) 11 kW (500 V) 11 kW (690 V) 11 kW 額定發熱電流（自由空氣） (Ith): q = 40 °C 40 A 額定發熱電流 (Ithe): Fully Enclosed 40 A 額定沖擊耐受電壓 (Uimp): 8 kV 額定絕緣電壓 (Ui): 750 V 額定工作電壓: 750 V 額定短路接通容量 (Icm): (690 V AC) 0.705 kA 額定不間斷電流 (Icw): for 1 s 0.5 kiloampere rms 功率損耗: at Rated Operating Conditions per Pole 1.6 W 污染等級: 3 手柄類型: Knob, Handle and shaft not included 開關操作機構: Mechanism on Top of the Switch 兩相之間距離: Standard 導線端子位置: Top In - Bottom Out Bottom In - Top Out 操作模式: Front operated 標準: IEC 60947-3, UL 508 / CSA C22.2 NO.14 特殊功能: No 安裝類型: Base mounting 極數: 3 導線截面: 0.75 … 10 mm2 端子類型: Screw Terminals 擰緊力矩: 0.8 N·m 隔離開關（OT系列） 結構緊湊，性能卓越 OT40F3/OT系列隔離開關適用于多種不同應用場合，如機械設備、配電、開關柜、馬達控制中心和光伏發電系統。 1.節省安裝時間、空間和成本 該開關可以在任意方向安裝。不同的安裝方式、模數化設計和寬系列附件賦予了該產品安裝靈活性。 2.更易使用 特制的接地開關可以在地板安裝，而且可以旋轉90度。 3.節省設計時間 寬系列的相間模塊，適用于標準開關柜母排布局。 4.性能卓越 OT40F3隔離開關可用于嚴酷的應用環境。 銷售TEL:15015115530 陳貴宇（手機微信同號） 銷售QQ：2542272255 座機：0769-33838845 歡迎來電垂詢，感謝你的關注 |
