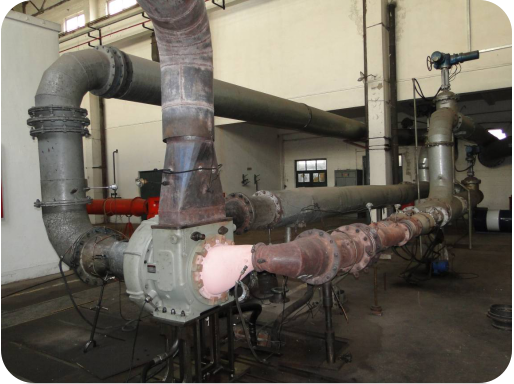

試驗臺由1000 kW鼓風機、燃燒器、管路系統和試驗控制系統、數據采集系統、數據處理系統等組成。試驗臺可按照標準要求進行壓氣機特性試驗、渦輪機特性試驗、增壓器自循環性能試驗、增壓器振動測試、噪聲測試、惰轉時間測定、規定工況下連續運轉100h耐久性試驗、110%的超速試驗、105%增壓器超溫試驗等。

試驗臺可做新產品鑒定檢驗和批量投產前的產品檢驗。試驗流量范圍1kg/s—6kg/s，壓比小于6.0。測控系統采用智能儀表以及具有高可靠性的AD板、工控機，壓力變送器為防爆型電容式變送器，溫度傳感器全部采用A級，系統精度可達0.2%。

BI3U超速試驗機簡介

一、設備主要用途:

用于高速旋轉部件的強度試驗。

1、用于轉子高速旋轉爆裂試驗：為考核零部件在高速旋轉下的可靠性和可達到的極限轉速，對旋轉部件進行高速旋轉試驗，不斷提高轉速直至零部件破壞。

2、用于轉子在機械加工過程中的預應力處理：機械產品旋轉部件在高速旋轉工作條件下將產生變形或尺寸變化，從而改變原有狀態和尺寸配合，使機械產品運轉的性能和可靠性下降。為了解決此問題，在旋轉部件的精加工之前，利用超速試驗機對旋轉部件進行高速旋轉，直至產生永久朔性變形，使部件形狀或尺寸接近其使用狀態下的尺寸或形狀。

二、設備的主要構成:

超速試驗機主要包括：

1、 旋轉倉（真空筒）：被試部件置于旋轉倉（真空筒）中

2、 防爆環：防止被試部件破壞時產生爆裂破壞真空筒

3、 行星齒輪箱：變速機構，將電機轉速增至125000轉/分后帶動試驗部件高速旋轉。

4、 驅動系統

5、 供油系統：為試驗臺提供潤滑油、壓力油、密封和阻尼用油等

6、 真空系統：用于旋轉倉抽真空用

7、 控制及自動檢測系統：用于試驗過程的檢測、監測和制動控制。 試驗時，將被試部件垂直懸掛于一根細長軸上，置于旋轉倉內，旋轉倉內抽成真空。

三、主要技術參數

最大試驗轉速：125000轉/分

最小真空度： 低于1毫巴

CNC坐標測量機簡介

一、設備簡介

從德國蔡司公司引進的PRISMO9127HTG數控坐標測量機為高精度坐標測量機，主要特點是:測量機測量精度高，測量速度快，適應溫度范圍寬，具有溫度補償、CAD數控測量、記憶測量等功能。

二、主要技術參數

1、 測量范圍：X＝900mm，Y＝1200mm，Z＝650mm；

2、 測量精度：單軸精度U1=(1.5+L/350)微米，空間精度U3=(2.0+L/300)微米，重復精度V2=1.2微米；

3、 工作環境溫度：保證以上測量精度的溫度范圍為18～28℃，可正常工作環境溫度：10～35℃；

4、 測量速度：最高掃描速度100mm/s，最高采點速度6000點/分鐘；

5、 測量機最大載重量：1300公斤。

三、主要特點

1、 保證測量精度的環境溫度要求范圍寬，為18～28℃，可正常工作的環境溫度可擴大到10～35℃。

2、 工件測量可自動連續掃描，適合曲線、曲面的測量。

3、 具有數控測量功能，可通過程序控制、CAD編程等方式完成工件自動測量，也可通過測量一個工件通過記憶功能完成其它同樣工件的自動測量。
