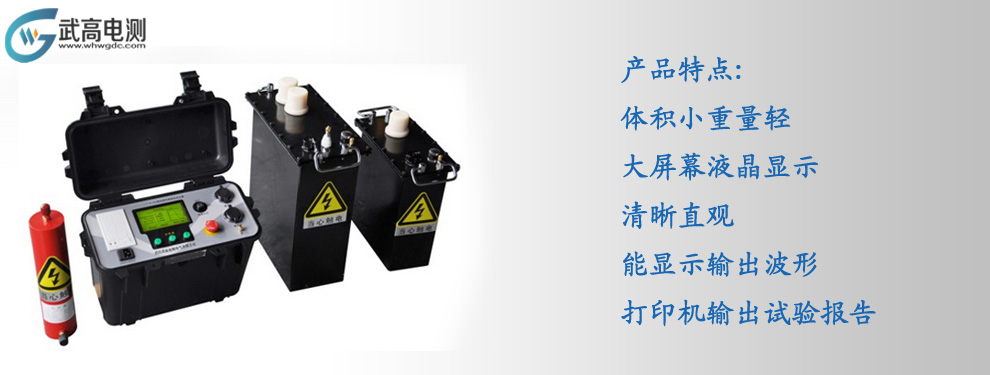

一、WDVLF程控超低頻高壓發生器產品介紹

本產品接合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便�，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：

1）  電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

2）  過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０毫秒。

3）  過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作  時間都小于２０毫秒。

4）  高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

5）  由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

二、WDVLF程控超低頻高壓發生器總體技術要求

1.     額定輸出容量：300kVA

2.     額定輸出電壓：350kV

3.     額定輸出電流：0.85A

4.     額定輸入電壓：0.38kV

5.     短路阻抗：<6%

6.     成套裝置局放水平：在100%額定電壓下≤5pc，在80%額定電壓下≤2pc

7.     運行時間：100%額定電壓下、100%額定電流下可連續運行60分鐘；2/3額定電壓額定電流下可連續運行

8.     成套裝置波形畸變率：調壓器輸入電壓波形畸變率<3%時，成套設備輸出電壓波形畸變率≤3%

9.   超低頻系列產品

表1

10.   根據被試對向選擇適當規格的產品。

使用時，試品電容量不得超過儀器的額定容量。試品電容量過小，會影響輸出波形。若小于0.05μF，儀器將不能正常輸出�？刹⒙�(lián)0.1 μF的電容輔助輸出。下面是一些設備的電容量，供用戶參考。

11.   不同發電機的單相對地電容量

表2

12.   試品電流的估算方法：

計算公式：�。桑剑�πfＣＵ

三、WDVLF程控超低頻高壓發生器技術參數

1．輸出額定電壓：參見表1

2．輸出頻率：0.1Hz、0.05Hz、0.02Hz

3．帶載能力：

 0.1 Hz   最大1.1μF

0.05 Hz  最大2.2μF

0.02 Hz  最大5.5μF

4．測量精度：３%

5．電壓正，負峰值誤差：≤３％

6．電壓波形失真度：≤５％

7．使用條件：戶內、戶外；

溫度：-10℃∽+40℃；

濕度：≤85％RH

8．電源：交流50 Hz，220V ±5%

9．電源保險管：參見表1
