局部放電監測儀分析系統由三大模塊構成：信號處理模塊，隔離模塊，采集處理模塊。根據系統連接圖，檢測阻抗將局部放電信號檢出并送到信號處理模塊，信號處理模塊完成將局部放電信號整理、放大、整形等功能后將局部放電信號送往隔離模塊，隔離模塊將計算機采集處理模塊和信號處理模塊隔開，防止它們之間互相干擾，最后由采集處理模塊完成對局部放電信號的采集.處理.分析和顯示。

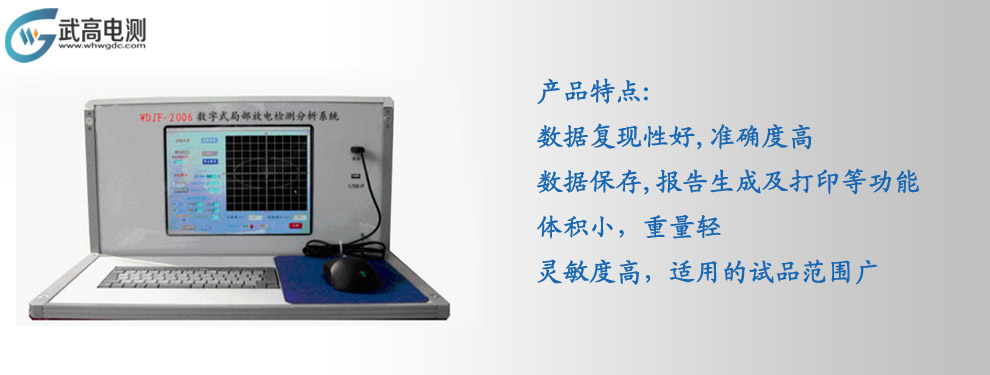

局部放電監測儀

二、WDJF-2006 數字式局部放電檢測分析系統產品特點

1.     采用高速.大容量數據采集卡，能進行連續采集局放數據,數據復現性好,準確度高。

2.     具有測試.分析(多參數分析.二維圖譜分析.三維圖譜分析).數據保存。報告生成及打印等功能

3.     能同時顯示局部放電波形（橢圓。正鉉波。直線三種方式）。局放量和測試電壓。

4.     在校正和測試過程中自動調節增益而不需要人為干預，操做簡便.

5.     可適應工頻（50HZ）三倍頻（150HZ）最高至400HZ的電源。

6.     可實現對外加電源頻率的自動跟蹤.

7.     開門開窗可任意設置最小可至1度。

8.     可單通道也可六個通道進行測量.

9.     體積小，重量輕。既適合于電力部門和制造廠車間等現場使用，也適合于科學研究試驗。

10.   靈敏度高，適用的試品范圍廣等優點。

三、WDJF-2006 數字式局部放電檢測分析系統產品參數

1.     可測試品的電容量范圍： 6pf～250μf

2.     檢測靈敏度:<0.02pc（電容50pf時）.

3.     放大器：3db低端頻率f1 10、20、30。50。80kHz任選，3db高端頻率fh 100 、200、300~500KHz任選。增益調節范圍>120db,檔間增益差20±1db。正、負脈沖響應不對稱性<1db.

4.     時間窗:窗寬1о～360о,窗位置可任意旋轉；

5.     試驗電壓表:0-- 200kV,數字表顯示時誤差＜3%F.S.

6.     采集通道。4通道/卡

7.     輸入阻抗。1MΩ

8.     采集卡最高采樣率。20MHZ

9.     AD分辨率12BIT。直流精確0.2%

10.   每通道采樣長度。8M

11.   觸發方式。手動、外觸發、內觸發

12.   采集卡帶寬。3MHZ（-3DB）

13.   重量：約15kg
