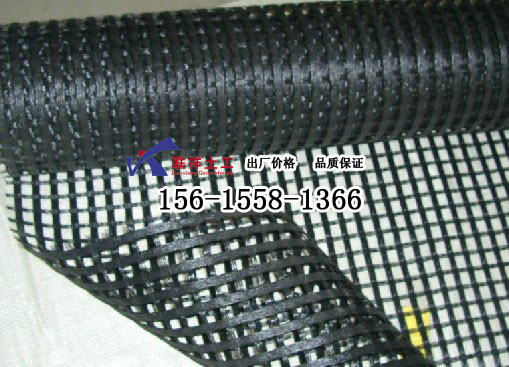

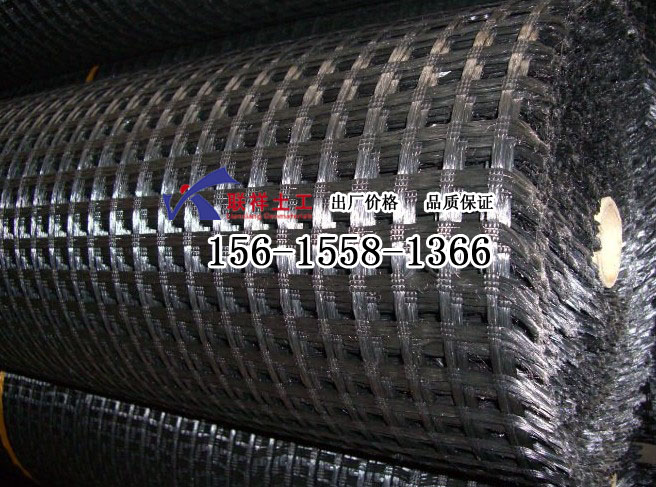

一、玻纖土工格柵
玻纖土工格柵是一種用于路面增強、老路補強，加固路基及軟土基的優良土工合成材料。玻纖土工格柵高強無堿玻璃纖維通過國際先進的經編工藝制成網狀基材，經表面涂覆處理而制成的半剛性制品。具有經、緯雙向很高的抗拉強度和較低的延伸率，并具有耐高溫、耐低寒、抗老化、耐腐蝕等優良性能，廣泛應用于瀝青路面、水泥路面及路基的增強和鐵路路基、堤壩護坡、機場跑道、防沙治沙等工程項目。
二、基本簡介
玻纖土工格柵是以玻璃纖維為材質，采用一定的編織工藝制成的網狀結構材料，為保護玻璃纖維、提高整體使用性能，經過特殊的涂復處理工藝而成的土工復合材料。
玻璃纖維土工格柵是一種增強路面及路基的新型優良土工基材，該產品采用玻璃纖維長絲經編織涂覆而成。玻纖土工格柵具有縱橫向很高的抗拉強度，低的延伸率，高的彈性模量，耐高低溫性能優良等特性，經表面涂覆處理后，具有優良的抗堿性能及耐老化性能，廣泛應用于瀝青路面，水泥混凝土路面及路基的增強；無論硬性路面和柔性路面皆可適用，與傳統路面相比，能降低造價，延長壽命，防止道路反射裂紋。玻纖土工格柵亦可用于鐵路、機場、水利、堤壩等軟土的增強及路基層的增強。
三、作用原理
1、減緩反射裂縫
反射裂縫是由于舊混凝土面層在接縫或裂縫附近的較大位移引起其上方瀝青加鋪層內出現應力集中所造成的，它包括因溫度和濕度變化而產生的水平位移，以及因交通荷載作用而產生的豎向剪切位移。前者導致接縫或裂縫上方的瀝青加鋪層內出現較集中的拉應力；后者則使接縫上方的瀝青加鋪層經受較大的彎拉應力和剪切應力。
由于土工格柵的模量很大，達到67Gpa，作為剛度大的硬夾層應用在瀝青罩面層中，其作用是抑制應力，釋放應變，同時作為瀝青混凝土加筋材料，提高加鋪層結構的抗拉和抗剪能力，從而達到減少裂縫的目的。實踐表明，一條改變了方向的水平裂縫的對應裂縫能量可從其起點移動0.6米，1.5米以上寬度的加筋材料有助于確保能量在裂縫兩側完全消散。
2、抗疲勞開裂
在舊水泥混凝土路面上的瀝青加鋪層，其主要作用是提高路面的使用功能，對承載作用則貢獻不大，加鋪層下的剛性混凝土路面仍起關鍵的承載作用。而在舊瀝青混凝土路面上進行瀝青罩面則不同，瀝青加鋪層將與舊瀝青混凝土路面一起承載。因此，在瀝青混凝土路面上進行瀝青罩面，除了會出現反射裂縫，同時還會因為荷載的長期作用而出現疲勞開裂。我們對舊瀝青混凝土路面上的瀝青加鋪層受荷情況做受力分析：由于瀝青罩面層下為與瀝青罩面層同一性質的柔性面層，當受到荷載作用時，路表將發生彎沉。在直接與車輪接觸的瀝青罩面層受到壓力，在輪載邊緣以外的區域，面層受到拉力作用，由于兩處受力區域所受力性質不同，而又彼此緊靠，因此在兩塊受力區域的交界處即力的突變處容易發生破壞。在長期荷載的作用下，發生疲勞開裂。
玻纖土工格柵在瀝青罩面層中，能夠?qū)⑸鲜龅膲簯εc拉應力分散，在兩塊受力區域之間形成緩沖帶，在這里應力逐步變化而不是突變，減少了應力突變對瀝青罩面層的破壞。同時玻纖土工格柵的低延伸率減小了路面的彎沉量，保證了路面不會發生過渡變形。
3、耐高溫車轍
瀝青混凝土在高溫時具有流變性，具體表現在：夏季瀝青道路面層發軟、發粘；在車輛荷載作用下，受力區域產生凹陷，車輛荷載撤除后瀝青面層無法完全恢復至受荷前的狀況，即產生了塑性變形；在車輛的反復碾壓的作用下塑性變形不斷積累，形成車轍。我們對瀝青面層結構進行分析后，可以知道由于高溫下瀝青混凝土具有流變性，而在受到荷載時，面層中沒有任何可以約束瀝青混凝土中集料運動的機制，造成瀝青面層的推移，這就是形成車轍的主要原因。
在瀝青罩面層中使用玻纖土工格柵，其在瀝青面層中起到骨架作用。瀝青混凝土中集料貫穿于格柵間，形成復合力學嵌鎖體系，限制集料運動，增加了瀝青罩面層中的橫向約束力，瀝青面層中各部分彼此牽制，防止了瀝青面層的推移，從而起到抵抗車轍的作用。
4、抗低溫收縮開裂
嚴寒地區的瀝青道路，冬季面層溫度接近于氣溫，在這樣的溫度條件下，瀝青混凝土遇冷收縮，產生拉應力。當拉應力超過瀝青混凝土拉伸強度時，產生裂紋，在裂紋集中的地方產生裂縫，形成病害。從裂紋的成因看，如何使瀝青混凝土強度抵抗住拉應力是解決問題的關鍵。
玻纖土工格柵在瀝青罩面層中的應用，使得瀝青混凝土的拉伸強度大大提高，可以抵抗住較大的拉應力而不致發生破壞。另外，即使因為局部區域產生裂紋，使裂紋發生處的應力過于集中，但經玻纖土工格柵的傳遞而逐漸消失，裂紋不再會發展成裂縫。在選用玻纖土工格柵時，除其性能指標應符合上表規定之外，還應特別注意保證其幅寬不小于1.5m，以滿足其作為控制反射裂縫夾層時有足夠的橫截面積來充分消散裂縫能量；同時，其網眼尺寸宜為其上瀝青面層材料最大粒徑的0.5~1.0倍，這樣有助于達到最佳剪切膠粘性，促進集料嵌鎖與限制。
四、主要用途
1. 舊瀝青砼路面，加筋增強瀝青面層，防治病害。
2. 水泥砼路面改建復合式路面，抑制板塊收縮等引起反射裂縫。
3. 道路拓改工程，防治新老結合部及不均勻沉降而造成裂紋。
4. 軟土基加筋處理，利于軟土析水固結，有效抑制沉降，均勻應力分布，增強路基整體強度。
5. 新建道路半鋼性基層產生收縮裂縫，加筋增強防止基礎裂紋反射而引起的路面裂縫。
五、特點
產品有強度高、伸長率低、耐高溫、模量高、重量輕、韌性好、耐腐蝕、壽命長等特點，可廣泛應用于舊的水泥路面、機場跑道的維修、堤壩、河岸、邊坡防護、道橋路面增強處理等工程領域，可給路面增強、補強，防止路面車轍疲勞裂紋，熱冷伸縮裂紋和下面的反射裂紋，并能將路面承載應力分散，延長路面使用壽命，高抗拉強度低延伸率，無長期蠕變，物理化學穩定性好，熱穩定性好，抗疲勞開裂，耐高溫車轍，抗低溫縮裂，延緩減少反射裂縫。
玻璃纖維土工格柵
1）高抗拉強度、低延伸率——玻纖土工格柵是以玻璃纖維為原料，具有很高的抗變形能力，斷裂延伸率小于3%。
2）無長期蠕變——作為增強材料，具備在長期荷載的情況下抵抗變形的能力即抗蠕變性是極為重要的，玻璃纖維不會發生蠕變，這保證產品能夠長期保持性能。
3）熱穩定性——玻璃纖維的熔化溫度在1000℃以上，這確保了玻纖土工格柵在攤鋪作業中承受熱的穩定性。
4）與瀝青混合的相容性——玻纖土工格柵在后處理工藝中涂覆的材料是針對瀝青混合料設計的，每根纖維都被充分涂覆，與瀝青具有很高的相容性，從而確保了玻纖土工格柵在瀝青層中不會與瀝青混合料產生隔離，而是牢固的結合在一起。
5）物理化學穩定性——經過特殊后處理劑進行涂覆處理，玻纖土工格柵能夠抵抗各類物理磨損和化學侵蝕，還能抵御生物侵蝕和氣候變化，保證其性能不受影響。
6）集料嵌鎖和限制——由于玻纖土工格柵是網狀結構，瀝青混凝土中的集料可以貫穿其中，這樣就形成了機械嵌鎖。這種限制阻礙了集料的運動，使瀝青混合料在受荷載的情況下能夠達到更好的壓實狀態，更高的承重能力，更好的荷載傳遞性能及較小的變形。
六、施工工藝
（1）首先精確放出路基邊坡線，為了保證路基寬度，每側各加寬0.5m，把晾曬好的基底土進行整平后用25T振動壓路機靜壓兩遍，再用50T震壓四遍，不平整的地方人工配合整平。
（2）鋪墊0.3m厚的中（粗）砂，人工配合機械整平后，25T的振動壓路機靜壓兩遍。
（3）鋪設土工格柵，土工格柵鋪設時底面應平整、密實，一般應平鋪，拉直、不得重疊，不得卷曲、扭結，相鄰的兩幅土工格柵需搭接0.2m，并沿路基橫向?qū)ν凉じ駯糯罱硬糠置扛?米用8號鐵絲進行穿插連接，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面。
（4）第一層土工格柵鋪好后，開始填設第二層0.2m厚的中（粗）砂，其方法：汽車運砂到工地卸于路基一側，而后用推土機向前趕推，先把路基兩側2米范圍內填筑0.1m后，把第一層土工格柵折翻上來再填上0.1米的中（粗）砂，禁止兩側向中間填筑和推進，禁止各種機械在沒有填筑中（粗）砂的土工格柵上通行作業，這樣能保證土工格柵平整，不起鼓，不起皺，待第二層中（粗）砂平整后，要進行水平測量，防止填筑厚度不均勻，待抄平無誤后用25T振動壓路機靜壓兩遍。
（5）第二層土工格柵施工方法同第一層方法一樣，最后再填筑0.3m的中（粗）砂，填筑方法同第一層一樣，用25T壓路機靜壓兩遍后，這樣路基基底加固就處理完畢。
（6）在第三層中（粗）砂碾壓好后，沿線路縱向在邊坡兩側各鋪設土工格柵兩幅，搭接0.16m，并用同樣方法連接好，然后開始土方施工作業，鋪設土工格柵進行邊坡防護，必須每層測量出鋪設的邊線，每側要保證邊坡整修后土工格柵埋于邊坡內0.10m。
（7）邊坡土工格柵每填筑兩層土，即厚度0.8m時就需兩側同時鋪設一層土工格柵，然后以此類推，直至鋪到路肩表面土下。
（8）路基填筑好后，及時進行邊坡整修，并進行坡腳的干砌片石防護，對該段路基除每側加寬0.3m外，并預留1.5%的沉落量。
|
