OPPC光纜結構性能表

光纜型號規格:   OPPC-24B1-95/50

配合導線型號:

LGJ-95/50

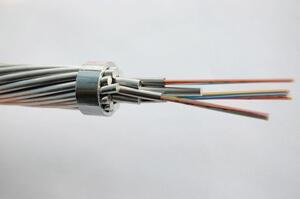

光纜結構圖：

結構參數

材 料

根數

材 料

根數

原材料直徑

光纖

G.652

24

中 心

20.3%AS線

1

線直徑

3.00

mm

第1層

20.3%AS線

5

線直徑

3.00

mm

不銹鋼管

1

光纖芯數

24

管直徑

2.90

mm

第2層

AL線

線直徑

3.35

mm

技術參數

參照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 標準

絞合：中心線與各層之間填充防蝕油膏

最外層絞合方向?yàn)椤坝摇毕颍╖-stranding）

光纜直徑：

15.70  mm

光纜重量：

562    kg/km

承載截面積

139.4  mm2

AS面積

42.41   mm2

AL面積

96.96  mm2

標稱抗張強度（RTS）

70.5   kN

楊氏模量（E-Modulus)

88.3   kN/mm2

熱膨脹系數

17.4   ×10-6/℃

最大允許工作應力 (MAT) ( 40% RTS)

202.3  N/mm2

每日應力（EDS) (18%~25% RTS)

91.0~126.4  N/mm2

極限特殊應力 (70% RTS)

354.O  N/mm2

直流電阻

0.259  Ω/km

短路電流

(0.25s,20℃~200℃) 26.7   kA

短路電流容量  I2t

177.8  kA2S

最小彎曲半徑：

施工：320    mm

運行：240    mm

溫度范圍

注：

安裝溫度

-10℃ ~ +50   ℃

運輸和運行溫度

-40℃ ~ +80   ℃

所有尺寸和數據均為標稱值
