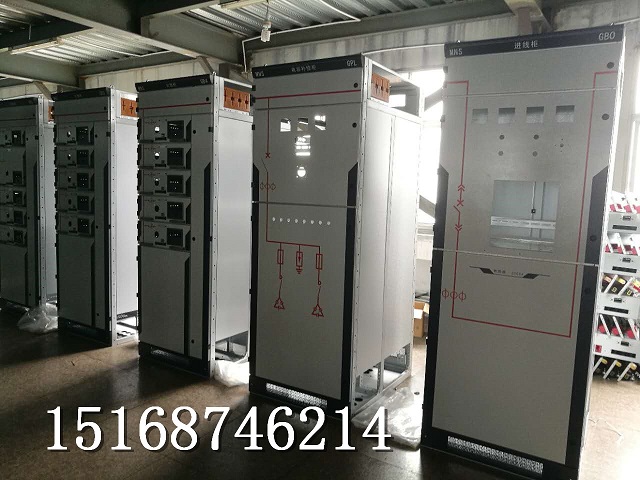

西安GCK固定抽屜柜批量走貨

一、概述
GCK低壓抽出式開關柜適用于交流50(60)Hz，額定工作電壓小于等于660V、額定電流4000A 及以下的控配電系統(tǒng)，作為動力配電、電動機控制及照明等配電設備。
二、結構說明
GCK柜體為組合裝配式結構，骨架采用KB型材或KS型材組裝而成。水平母線放置柜頂，頂蓋可開啟，柜體裝有后門，采用后出線方式，安裝、維修更便捷。柜體防護等級IP3X-4X，抽屜采用開門或帶門操作方式。開門操作時抽屜采用拔把式二位置、拔把式三位置操作機構和螺旋式推進機構、帶門操作時抽屜采用CXJG型操作機構。一次插件采用新型的無活門方式，可靠性更高。單元回路額定電流600A以下，其中½單元抽屜最大電流可達到100A。
三、結構特點
1、GCK整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強、適用性好、標準化程度高。
2、GCK柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。
3、GCK柜抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟。

4、受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。

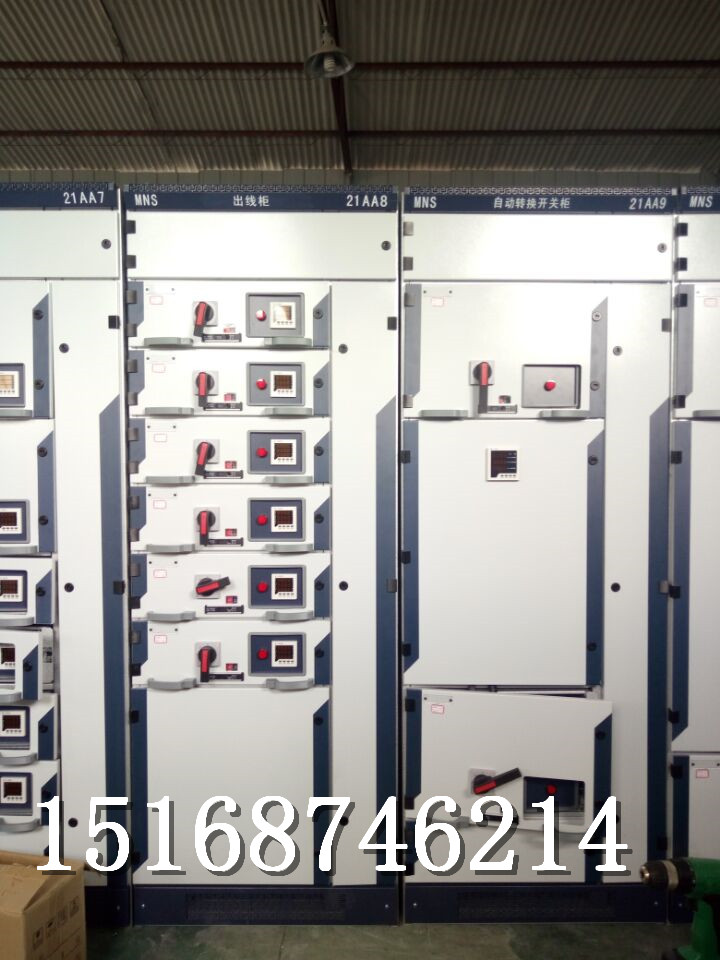

四、功能單元（抽屜單元）

①抽屜層高的模數為200mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。

②每臺MCC柜最多能安裝9個一單元抽屜或18個1/2單元的抽屜。

③隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。

④主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

⑤功能單元背面具有主電路進出機構，具有三位置功能，操作簡單可靠。

⑥抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

⑦抽屜隔室中采用新型一次進行線罩，抽屜抽出后使之隔室內不會觸及垂直母線。
