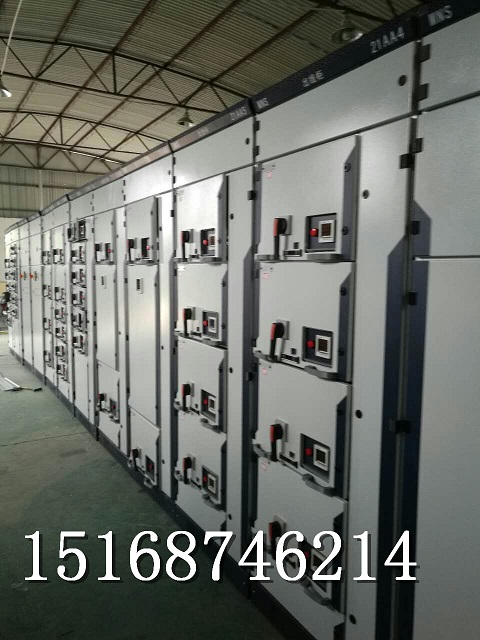

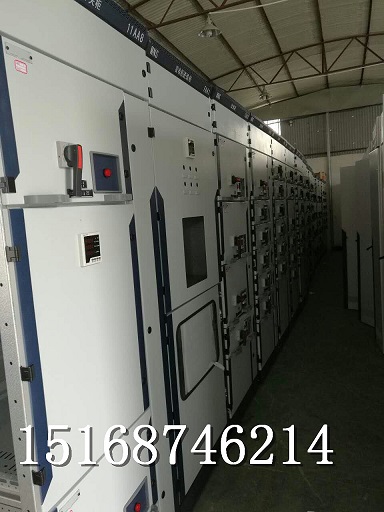

安慶GCS低壓抽屜柜優質廠家

4.4GCS低壓抽出式開關柜單柜的回路數最多至22個，充分考慮了大電機容量發電廠，石化系統等行業自動化電動門（機）群的需要。

4.5裝置與外部電纜的鏈接在電纜隔室中完成，電纜可以上下進出。零序電流互感器設置在電纜隔室內，使安裝維修方便。

4.6同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

4.7抽屜單元有足夠數量的二次接插件（1單元及以上為21對，1/2單元為20對。）可滿足計算機接口和自控回路對接點數量的要求。

4.8抽屜柜通用柜構架

裝置的構架由覆鋁鋅板或鍍鋅板專用連接件組裝而成。板材截面積大、有足夠的剛度、組合原理簡單、工藝性強、穩固性好。

4.9GCS柜電氣結構形式

GCS柜的垂直母線為L型、額定電流為1000A。額定短路強度達80KA（有效值）/176KA（峰值）。L型垂直母線固定夾持在隔板內，通過專用的母線過渡連接頭與主母線鏈接。隔離版中的L型垂直母線與功能單元的進線插頭相插接，功能單元的出線與ZJ型轉接件插接。由轉接件實現功能室和電纜室之間的電氣轉接。

4.10主母線

主母線的額定電流≤4000A.平置于柜后，用專用母線夾具固定在型鋼構架上，安裝方便，穩固性好，能承受80KA（有效值）/176KA(峰值)短路電流的沖擊。

裝置工作電流≤2500A主母線為單組雙列平置。一次母線推薦采用全長鍍錫或鍍銀的工藝。水平母線和垂直母線之間的電氣連接采用專用過渡連接頭，可降低母線過渡搭接溫升。5安裝與使用

產品到達收獲地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知制造廠并做好商務記錄，共同分析原因，作為簽證和善后處理。

對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱鏊�、妥善保管�?/span>

5.1裝置安裝的基礎平面要求平整，基礎槽鋼的水平誤差為1/1000，總長偏差為-+3mm。

5.2裝置就位后，首先檢查每臺裝置與底面是否垂直，然后將整個裝置排列校正好，安裝好排列螺釘，再與基礎槽鋼進行焊接。

5.3檢查抽屜或抽出式機構抽拉是否靈活，應無卡阻和相碰現象。

5.4檢查抽屜的動、靜觸頭的中心線是否一致，觸頭接觸應緊密，機械連鎖或電氣聯鎖應動作正確，閉鎖或解除機構均應可靠。
