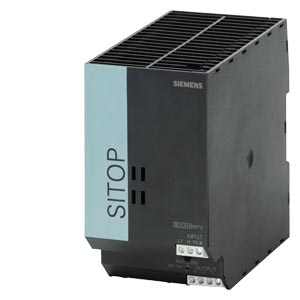

  3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

  4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377

  SIEMENS 交、直流傳動裝置，數控伺服

5.觸摸、變頻器、伺服電機、電線電纜及附件、

100%西門子官*采購渠道給您100%放心品質。

ODK 1500S

訂貨數據 產品信息

跳轉到

概述

應用

功能

技術規范

概述

用于開發適合 S7-1500 軟件控制器和 S7-1500 CPU 1518 ODK 的動態加載函數庫：

借助于 C/C++ 高級編程語言實現函數庫。

在 Windows 中或在軟件控制器的實時運行環境中執行庫函數。

從 PLC 程序直接調用函數。

供貨范圍內包括實時庫函數的開發環境

使用 MS Visual Studio 開發 Windows 庫函數。

自動創建用于調用庫函數的函數塊。

通過導入將函數塊簡便集成在 STEP 7 中。

無需專門的高級語言知識，即可在控制器中方便地使用庫函數。

應用

SIMATIC ODK 1500S 支持開發適用于 S7-1500 軟件控制器和 S7-1500 COPU 1518 ODK 的庫函數。

典型應用包括：

Windows 庫應用程序（僅適用于 S7-1500 軟件控制器）：

與數據庫接口

與 Office 應用程序等 Windows 程序通信

連接到與應用相關的可視化軟件

實現特定領域的協議轉換器，如 PV02、IEC 61850 等

訪問 Windows 文件系統，例如，用特定文件格式進行訪問

實時庫應用程序（S7-1500 軟件控制器和 CPU 1518 ODK）：

將現有 C/C++ 算法集成到控制任務中。

實現閉環控制器或其算法，配備基于模型的開發環境，比如 MATLAB? 或 SIMULINK?

使用 C/C++ 語言對控制函數進行編程，該編程語言與平臺無關。

聯合使用 SIMATIC Target 1500S?for Simulink?，可直接從 Simulink? 生成庫函數。

功能

通過 SIMATIC ODK 1500S 可以開發可動態加載的函數庫，這些函數庫可直接從 S7-1500 軟控制器用戶程序來調用�？梢栽� Windows (DLL) 以及具有 ODK 能力的軟件控制器的實時上下文（SO 共享對象）中生成可加載庫。

生成可加載的庫

可通過 Microsoft Visual C++ for Windows 庫應用程序以及用于實時函數庫的 Eclipse 來生成可加載的函數庫（包括在交貨范圍內）。通過借助于預定義的模板創建項目，用戶可以立即開始定義和實現其函數。

生成函數庫后，函數塊即可供使用，它們可直接集成到 STEP7 中，并用于從控制程序加載和執行函數。

函數庫本身可在生成之后作為 DLL（Windows 庫）或 SO 文件（共享對象 – 實時庫）的形式提供。實時庫將由軟控制器 Web 服務器加載到軟控制器的裝載存儲器中，這樣，它們也可獨立于 Windows 進行加載和執行。

對于 Windows 庫，整個功能范圍可以用于 Windows DLL。開發是使用 Visual Studio 完成的；支持以下版本：

Visual Studio 2010

Visual Studio 2012

Visual Studio 2013

Visual Studio Express 2013

Visual Studio 2015

Visual Studio Express 2015

ODK 1500S 的供貨范圍內包括開發實時庫所需的集成開發環境 Eclipse。

測試函數庫

可以使用 Visual Studio 來全面調試 Windows 庫。由于在 Windows 下異步執行函數，即使使用單步處理或斷點，軟控制器的實時特性也不會被削弱。

功能強大的跟蹤功能可用于實時庫，因?yàn)閱尾教幚砘驍帱c(diǎn)在實時條件下不可行。盡管如此，為了驗證使用單步處理或斷點時的代碼，可以在開發 PC 上的測試環境中調用實時庫的函數并進行測試。此外，當軟件發生異常時，可生成 ODK 應用程序的內存映射表。在 Eclipse 開發環境中，這可用于確定異常的發生原因。

嵌入式組合/軟件包

產品信息

跳轉到

概述

優勢

更多信息

概述

嵌入式控制器 SIMATIC S7-mEC。

它們經過預安裝和配置，可與 SIMATIC WinAC RTX (F) 軟控制器和/或 SIMATIC WinCC（SCADA、Advanced）可視化軟件配合使用。

包含 IMATIC WinAC RTX (F)、SIMATIC WinCC（SCADA、Advanced、Professional）的軟件包可用于所有 SIMATIC IPC。一起訂購自動化軟件和工業 PC 可實現很大節約。

嵌入式產品包

嵌入式套件是預裝有軟件的嵌入式 IPC 配置，是專門針對自動化和可視化任務設計的。

所有嵌入式套件都基于堅固耐用的無風扇 SIMATIC IPC。

它們分為各種 CPU 性能等級，可用于不同應用。Intel ATOM CPU 適用于簡易開環控制和可視化任務，而 Intel Core i7 CPU 則適合實現復雜的自動化解決方案。

預裝和和配置有 SIMATIC WinAC RTX (F) 軟控制器和/或 SIMATIC WinCC RT Advanced/WinCC flexible 可視化軟件。

并且，SIMATIC IPC427D/IPC477D 還提供了以 WinCC RT Professional 作為客戶端或單用戶站的軟件套件。

優勢

預裝有軟件，調試迅速

IPC 硬件和軟件完美相互匹配

系統可用性高，可降低潛在故障風險和維護成本

由于沒有旋轉部件（風扇、硬盤）且無需電池即可運行，因此是免維護的

NVRAM 可由 WinAC RTX 執行寫操作

經過系統測試的 SIMATIC 軟件

長期可用性：

產品上市銷售后，提供 8 到 10 年的服務與支持通過嵌入式 PC 平臺，可以快速啟動自動化解決方案

SIMATIC IPC227D 上預裝有 SIMATIC WinAC RTX 或 SIMATIC WinAC RTX F，可隨時使用

針對在 SIMATIC 環境中使用，對 PROFINET RT 和工業以太網進行了預組態

可選的 WinCC RT Advanced 可與 SIMATIC WinAC RTX 一起使用，用于完成可視化任務

可通過工業以太網或 PROFINET 用 SIMATIC STEP 7 進行組態和編程

可使用 WinAC RTX F 滿足高達 IEC 61508/62061 的 SIL 3 和 EN ISO 13849-1 的 PL e 的安全要求。

可靠運行

運行無需硬盤，基于 CF 卡或固態硬盤和 Windows Embedded Standard 2009 或 Windows Embedded Standard 7（32 位）

無風扇操作

即使無不間斷電源（UPS），WinAC RTX 也能保持 128 KB 的數據。

基于 PC 自動化環境的靈活性

使用帶有 SIMATIC WinAC RTX 或 SIMATIC WinAC RTX F 的 WinAC ODK（故障安全程序部分為只讀）

可連接 USB 設備，平板監視器或屏幕

可以插入 PCIe 卡

應用

SIMATIC IIPC227D 套件將基于 PC 的控制器解決方案的優點與傳統 PLC 系統的優點結合在一起：為同一硬件平臺中集成各種不同的自動化解決方案提供了靈活性。由于 IPC227D 具有無磁盤和無風扇設計，可直接在苛刻環境中的機器上使用此解決方案。使用 PROFINET 接口，可以很低的成本將系統集成在現有自動化環境中（SIMATIC 環境、西門子驅動系統）。

當自動化解決方案必須滿足以下條件時，SIMATIC IPC227D 套件是可以選擇]平臺：

結構緊湊，無需操作員即可運行（“無人看管的運行”）

用于遠程屏幕

可將不同任務（如簡單控制、可視化、工藝功能或數據處理）集成在一個硬件單元中

使用各種應用相關的硬件和軟件

直接在設備級應用

安全功能達到 IEC 61508/62061 的 SIL 3 和 EN ISO 13849-1 的 PLe，帶有 WinAC RTX F

功能

控制：

WinAC RTX 提供有幾個處理級，以優化過程控制：

循環程序處理

處理中斷

時間和日期控制處理

控制器可在可選的非易失性存儲器上保存多 128 KB 保持性數據，無需使用不間斷電源 (UPS)

通過使用常用的 UPS，可將 SIMATIC WinAC RTX 的所有過程值保留下來

通過 WinAC RTX F 實現安全功能：

功能安全是通過軟件中的定向安全功能來實現的。將通過 S7 Distributed Safety 系統實現安全功能，以將工廠置于安全狀態或?qū)⑵浔３衷诎踩珷顟B(tài)。安全功能主要包含在以下組件中：

WinLC RTX F 中與安全相關的用戶程序（安全程序）

在故障安全輸入和輸出（故障安全 I/O）中

故障安全 I/O 可確保安全處理現場信息（急停按鈕、光柵、電機預控制）。它擁有按照所需安全等級進行可靠處理所需的所有硬件和軟件組件。用戶只須為用戶安全功能編程即可。過程安全功能則是通過用戶安全功能或系統內部的故障響應功能來實現的。如果 F 系統在發生故障時無法執行實際用戶安全功能，則它將執行故障響應功能，例如，關斷所有相關輸出，F(xiàn)-CPU 進入停止?fàn)顟B(tài)。

可視化：

SIMATIC WinCC RT Advanced 也可作為隨時可用的預裝選件來訂購。WinCC RT Advanced 提供了用于在機器上實現過程可視化的強大功能。

在附加分區上提供了保持性消息緩沖區。

過程值的開放式訪問：

通過隨 SIMATIC IPC 套件提供的 SIMATIC NET OPC 服務器（帶有 WinAC RTX 的版本），可對所有過程值進行開放式訪問。任何可視化系統或數據處理系統均可通過該接口連接到 SIMATIC WinAC RTX。

通信：

可使用 SIMATIC STEP 7 對 WinAC RTX 進行編程，并通過集成的工業以太網接口來傳輸 WinCC RT Advanced 項目。SIMATIC NET SOFTNET S7 Lean 通信包正是為此而安裝的。

其他軟件的使用：

客戶可以安裝支持軟件產品。使用 Windows Embedded Standard 時，可以安裝附加軟件包。
