型號
型號眾多，沒辦法全部列出來 提供松下A,B,C,D,E,F,型伺服
松下伺服產品知識: A4系列
MHMD012P1U 100W
MHMD022P1U 200W
MHMD042P1U(常備庫存)
MHMD082P1U(常備庫存)
MDMA082P1G 750W
MDMA102P1G 1000W
MDMA152P1G 1500W
MDMA202P1G 2000W

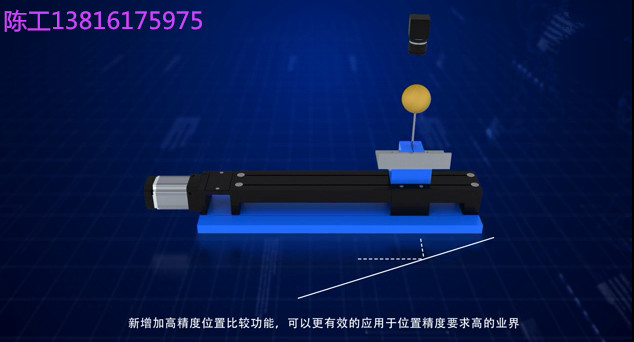

產品概括
交流伺服電機驅動是最新發展起來的新型伺服系統，也是當前機床進給驅動系統方面的一個新動向。該系統克服了直流驅動系統中電機電刷和整流子要經常維修、電機尺寸較大和使用環境受限制等缺點。它能在較寬的調速范圍內產生理想的轉矩，結構簡單，運行可靠，用于數控機床等進給驅動系統為精密位置控制

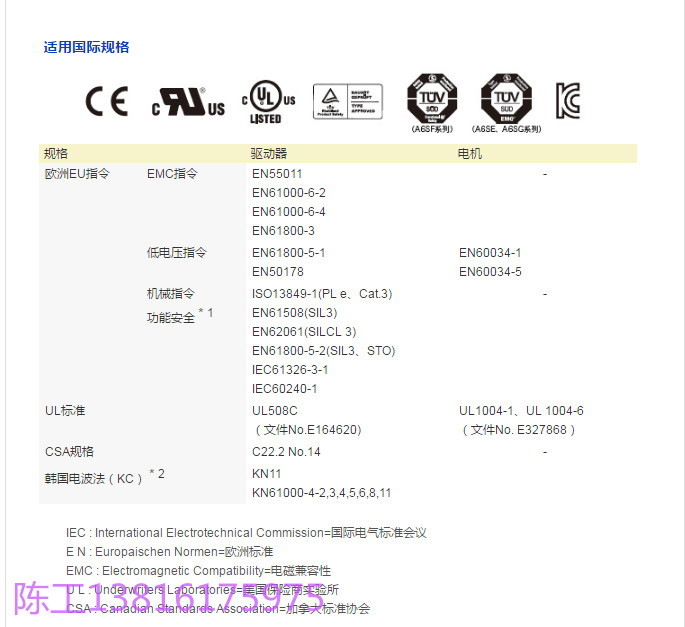

產品參數
100 V 主電路電源 單相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制電路電源 單相 100 V ＋10 ％－15 ％ ～120 V ＋10 ％－15 ％ 50 Hz / 60 Hz
200 V 主電路電源 A型～
D型 單相/三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E型～
F型 三相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
控制電路電源 A型～
D型 單相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E型～
F型 單相 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
使用環境條件 溫度 使用溫度 0 ℃～55 ℃（無凍結）
保存溫度。20 ℃～65 ℃（最高溫度保證：80 ℃ 72小時 但是無結露※1）
濕度 使用、保存時都需保持在20 ％～85 ％ RH 以下 （無結露※1）
海拔 海抜1000 m 以下
振動 5.88 m/s2 以下，10 Hz ～60 Hz
控制方式 IGBT PWM 方式 正弦波驅動
編碼器反饋 23 bit（8388608 分辨率）7線串行絕對式編碼器
※以增量式系統（不使用多圈數據）使用的情況下，無需連接絕對式編碼器用電池，將參數Pr0.15 設置為「1」（出廠設置）即可使用。
外部位移傳感器反饋 A/B 相・原點信號差動輸入
串行通信位移傳感器對應制造商:
Mitutoyo 、Heidenhain、Renishaw、Magnescale、Nidec-sankyo、Fagor Automation
I/O
連接器 控制信號 輸入 通用10輸入
根據參數選擇通用輸入功能
輸出 通用6輸出
根據參數選擇通用輸出功能
模擬信號 輸入 3輸入（16 bitA/D輸入1、12 bitA/D輸入2）
輸出 2輸出（模擬監視器輸出2）
脈沖信號 輸入 2輸入（光電耦合器輸入、長線接收器輸入）
通過光電耦合器輸入，可對應長線驅動器I/F・開路集電極I/F
通過長線接收器輸入，可對應長線驅動器I/F
輸出 4 輸出（長線驅動輸出3、開路集電極輸出1）
編碼器反饋脈沖(A・B・Z 相) 或者外部位移傳感器脈沖(EXA・ EXB・EXZ 相) 通過長線驅動器輸出。
Z 相或者 EXZ 相脈沖也有開路集電極輸出。
通信功能 USB 可連接電腦等進行參數設定以及狀態監視等。
RS232 可與上位控制器進行1 ：1 通信。
RS485 可與上位控制器進行1 ：1 通信。
安全功能 為對應功能安全的端子
前面板 ①按鍵 5 個、LED 6 位
回生 A 型, B 型：無內置再生電阻（只有外置） C 型～F 型：內置再生電阻（可外置）
動態制動器 A 型～F 型：內置
控制模式 ①位置控制、谒俣瓤刂啤、坜D(zhuǎn)矩控制、芪恢/速度控制 ⑤位置/轉矩控制、匏俣/轉矩控制 ⑦全閉環控制 7個模式通過參數進行切換
※1 請注意，溫度降低時濕度上升，容易產生結露。
適用外圍設備一覽
驅動器 適用
電機 電壓
規格
(V)
＊1 額定輸出
(kW) 電源容量
(額定負載時)
(kVA) 配線
斷路器
(額定電流)
(A) 噪音
濾波器
(單相/三相) 浪涌
吸收器
(單相/三相) 鐵氧體磁環 電磁
接觸器 主電路用
電纜線徑
耐電壓 主回路用端子臺圧著端子
＊2 控制電源用
電纜線徑
耐電壓 控制電源用端子臺壓著端子 電機用
電纜線徑
耐電壓
＊3 制動器用
電纜線徑
耐電壓
MADL MSMF
MHMF 單相
100 0.05 約0.4 10 DV0P4170 DV0P4190 DV0P1460 20 A
(3P+1a) 0.75 mm2/
AWG18
600 VAC
以上 專用連接器的連接 0.75 mm2/
AWG18
600 VAC
以上 專用連接器的連接 0.75 mm2/
AWG18
600 VAC
以上 0.28 mm2
～
0.75 mm2/
AWG22
～
AWG18
100 VAC
以上
MSMF
MQMF
MHMF 0.1
MSMF
MHMF 單相/
三相
200 0.05 約0.5 DV0P4170/
DV0PM20042 DV0P4190/
DV0P1450
MSMF
MQMF
MHMF 0.1, 0.2
MBDL MSMF
MQMF
MHMF 單相
100 0.2 DV0P4170 DV0P4190
單相/
三相
200 0.4 約0.9 DV0P4170/
DV0PM20042 DV0P4190/
DV0P1450
MCDL MSMF
MQMF
MHMF 單相
100 0.4 約0.9 15 DV0PM20042 DV0P4190
MSMF
MHMF 單相/
三相
200 0.75 約1.3 DV0P4190/
DV0P1450
MDDL MGMF 單相/
三相
200 0.85 約1.8 20 DV0P4220 DV0P4190/
DV0P1450 30 A
(3P+1a) 2.0 mm2/
AWG14
600 VAC
以上 2.0 mm2/
AWG14
600 VAC
以上 0.75 mm2/
AWG18
100 VAC
以上
MSMF 1.0
(□80 mm)
MDMF
MHMF 1.0
MHMF 1.0
(□80 mm) 約2.3
MSMF 1.0
MGMF 1.3
MSMF
MDMF
MHMF 1.5
MEDL MGMF 三相
200 1.8 約3.8 30 DV0PM20043 DV0P1450 DV0P1460
RJ8035
(推薦部件)
＊4 60 A
(3P+1a)
MSMF
MDMF
MHMF 2.0
MFDL MSMF
MDMF
MHMF 三相
200 3.0 約4.5 50 DV0P3410 DV0P1450 3.5 mm2/
AWG12
600 VAC
以上
端子臺
M5
端子臺
M5 3.5 mm2/
AWG12
600 VAC
以上
MGMF 2.9 約7.5 100 A
(3P+1a)
MSMF
MDMF
MHMF 4.0
MGMF 4.4
MSMF
MDMF
MHMF 5.0
