PCBA加工,SMT加工,PCBA打樣,SMT打樣
PCBA加工,SMT加工,PCBA打樣,SMT打樣 價格:6.4  元(人民幣) 產地:深圳市
最少起訂量:1 發貨地:深圳市
上架時間:2017-08-07 15:11:13 瀏覽量:96
深圳市廣大綜合電子有限公司
經營模式:生產加工 公司類型:私營獨資企業
所屬行業:PCB電路板 主要客戶:電子公司
  在線咨詢 跟我QQ洽談

聯系方式

聯系人:黃生 (先生) 手機:15012966139
電話: 傳真:
郵箱:2389733211@qq.com 地址:深圳市寶安區沙井后亭工業區1-4層

詳細介紹

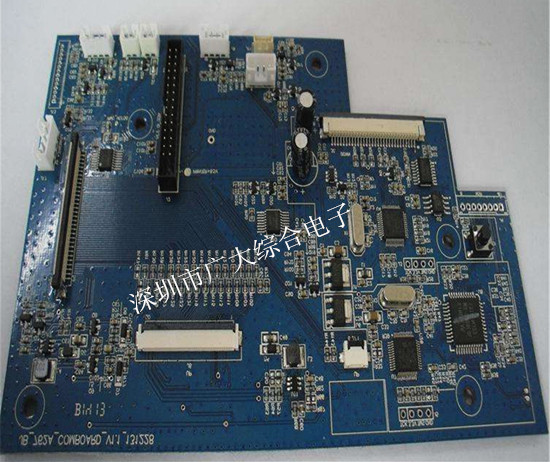

PCBA加工,SMT加工,PCBA打樣,SMT打樣


生產方式:
SMT和DIP都是在PCB板上集成零件的方式,其主要區別是SMT不需要在PCB上鉆孔,在DIP需要將零件的PIN腳插入已經鉆好的孔中。
SMT
表面貼裝技術,主要利用貼裝機是將一些微小型的零件貼裝到PCB板上,其生產流程為:PCB板定位、印刷錫膏、貼裝機貼裝、過回焊爐和制成檢驗。隨著科技的發展,SMT也可以進行一些大尺寸零件的貼裝,例如主機板上可貼裝一些較大尺寸的機構零件。
SMT集成時對定位及零件的尺寸很敏感,此外錫膏的質量及印刷質量也起到關鍵作用。
DIP
DIP即“插件”,也就是在PCB版上插入零件,由于零件尺寸較大而且不適用于貼裝或者生產商生產工藝不能使用SMT技術時采用插件的形式集成零件。目前行業內有人工插件和機器人插件兩種實現方式,其主要生產流程為:貼背膠(防止錫鍍到不應有的地方)、插件、檢驗、過波峰焊、刷版(去除在過爐過程中留下的污漬)和制成檢驗。


SMT加工流程:

SMT基本工藝構成要素包括:絲。ɑ螯c膠),貼裝(固化),回流焊接,清洗,檢測,返修

1、絲。浩渥饔檬菍⒑父嗷蛸N片膠漏印到 PCB的焊盤上,為元器件的焊接做準備。所用設備為絲印機(絲網印刷機),位于SMT生產線的最前端。

2、點膠:它是將膠水滴到PCB板的固定位置上,其主要作用是將元器件固定到PCB板上。所用設備為 點膠機,位于SMT生產線的最前端或檢測設備的后面。

3、貼裝:其作用是將表面組裝元器件準確安裝到 PCB的固定位置上。所用設備為貼片機,位于SMT生產線中絲印機的后面。

4、固化:其作用是將貼片膠融化,從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐,位于SMT生產線中貼片機的后面。

5、回流焊接:其作用是將焊膏融化,使表面組裝元器件與 PCB板牢固粘接在一起。所用設備為回流焊爐,位于SMT生產線中貼片機的后面。

6、清洗:其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機,位置可以不固定,可以在線,也可不在線。

7、檢測:其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要,可以配置在生產線合適的地方。

8、返修:其作用是對檢測出現故障的 PCB板進行返工。所用工具為烙鐵、返修工作站等。配置在生產線中任意位置。
