| Gtools LGP導光板網點設計軟件 |
 |
價格：8 元(人民幣) | 產地：臺灣 |
| 最少起訂量：1套 | 發貨地：深圳 | |
| 上架時間：2017-07-21 09:00:07 | 瀏覽量：356 | |
深圳市躍創達科技有限公司
 |
||
| 經營模式：經銷商 | 公司類型：私營有限責任公司 | |
| 所屬行業：光學儀器 | 主要客戶：光電行業 | |
 在線咨詢  |
||
| 聯系人:陳廉 (先生) | 手機:13430672236 |
電話: |
傳真: |
| 郵箱:chenlian21@163.com | 地址:合水口 |
|

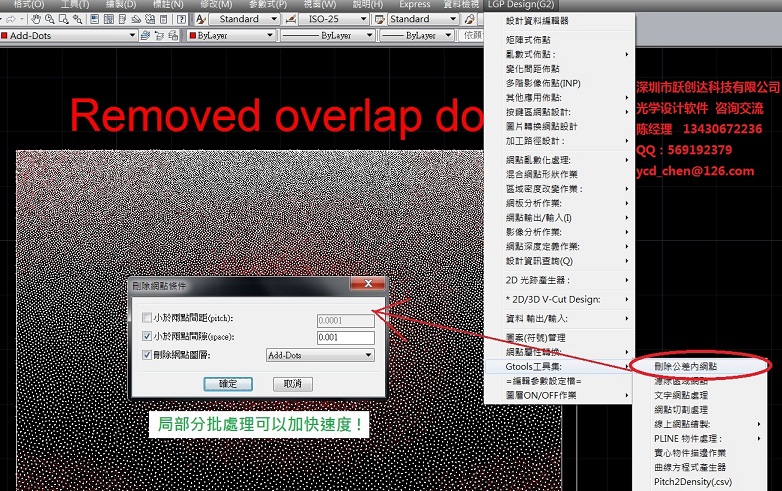

GTOOLS LGP 為專業的導光網點設計軟件最新版 包含下列十種應用: 1 完整的導光網點分布功能,符合各種制程工藝所需: 1-1. 網點直徑變化方式,網點直徑固定方式,網點直徑固定階層方式 1-2. 符合 印刷式制程,蝕刻制程,激光制程(UV,CO2),V-Cut制程,噴砂制程,FTS制程, 噴墨制程,黃光顯影制程,Fly-Cut制程,鉆石刀撞擊制程 2 完整的逆向分析與再生功能: 2-1. 分析已有網版的密度分布或網點大小位置分布并可以修改之 2-2. 實體導光板的網點量測后,依據量測數值產生CAD 網點的網版圖 3 依據光能量分配法則,自動做均勻性的調整: 3-1.輝度數據來源可以為 BM7 量測或 CCD 取像的灰階圖片或 OptisWorks 的仿真結果圖片 3-2.光能量調整可選取調整的亮暗區,能量分配比例,能量調整系數 4 網點形狀的自由度: 4-1. 可以自定義網點形狀,包含:單一封閉幾何對象,復合幾何對象,線架構 4-3. 網點可以依據光源位置自動做優化旋轉 5 局部密度調整功能: 5-1.可以依據品味區域修改該區域的網點分布(網點大小調整 or Pitch 調整) 5-2. 調整的位置數據可以被記錄與查詢 5-3. 調整前后可以顯示該位置的密度變化 5-4. 調整的區域可以自定范圍線與變化的數學曲率 6 智能式的 LED HotSpot 區域自動調整功能: 6-1. 可加載 LED HotSpot 區的影像圖,系統可以依亮暗區自動增減該區的密度分布 6-2. 可加載 LED HotSpot 區的影像圖來當網點背景圖,方便依據經驗值手動調整 7 完整的影像呈現與輸出方式: 7-1. 可將 CAD 網點圖轉換為灰階/彩色的對比圖 7-2. 導光設計數據的輸出可以以灰階的圖片輸出 7-3. 可以將灰階圖片直接轉換為亂數分布的網點 8 2D/3D V-Cut 設計功能: 8-1. 可以設計 2D 或 3D 的 V-cut 導光板 8-2. V-cut 的刀具加工方式可以為直線或曲線方式 8-3. 直線性的 V-cut 加工可以定義 V 溝深度變化方式 8-4. 可以在 V-Cut 的路徑上直接鋪設屏蔽式網點 8-5. 3D V-cut 的實體可以輸出 3D 實體格式 (*.sat) 9 網點深度變化設計功能: 9-1. 可以自定義網點深度的變化功能 9-2. 深度變化可以為 2 - level 至 500 level 9-3. 不同深度的網點可以自動區分圖層(Layer) 9-4. 可以自定范圍線后局部修改該區的深度變化 9-5. 深度變化可以以 3D 方式動態呈現 10 輸出完整的 OptisWorks 光學仿真資料: 各種網點形式均可輸出 可以自定義3D曲面(一維)輸出光學仿真與展示3D 網點示意 圖像式的示意接口,簡易
|
