沈陽GCK抽屜柜刻線路圖批發

1、柜架采用異型鋼材，利用角板定位，螺栓連接

的無焊接結構；零部件的成型尺寸、開孔尺寸、設備間隔實行模數化；柜體外部經磷化處理，然后采用靜電環氧粉末噴涂；柜架分為母線室、功能單元、

電纜室三個相互隔離的區間，可防事故擴散和便于帶電維修；

2、功能單元分饋電單元、電動機單元、公用電源單元；隔室的門板由

主開關的操作機構與抽屜進行機械連鎖，

主開關在合閘位置時，

門板打不開；

主開關的操作機構

可用一把撬鎖鎖定在合閘或分閘位置，

可安全地進行電器設備的維修；

功能單元背面具有主要電路進出線插頭、

輔助電路二次插頭及接地插頭；

接地插頭使抽屜在分離試驗連接位置時，保險期限證了保護電路的連續性；

功能單元隔室采用金屬板隔開；

隔室中的活門，隨著抽屜的推進和拉出自動打開或封閉，使之在隔室中不能觸及垂直母線。

3、GCK母線系統采用三相四線制、三相五線制水平母線裝于柜頂

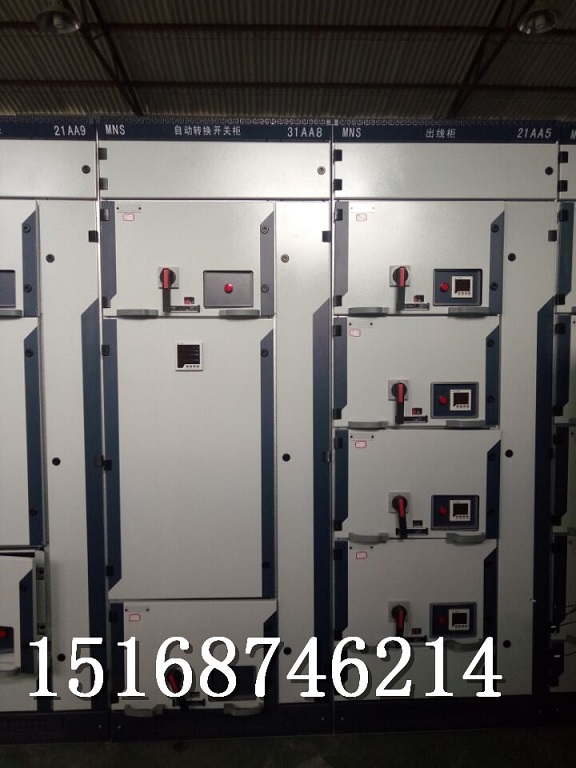

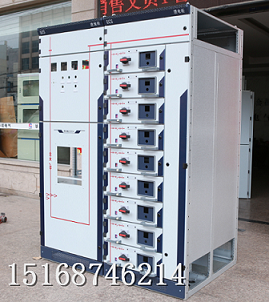

本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘堅固互相連接成基本框架，再接需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：

1、柜架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。
2、杠架及零部件安裝孔按模數E=200mm變化；
3、內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；
4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，MB系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。
