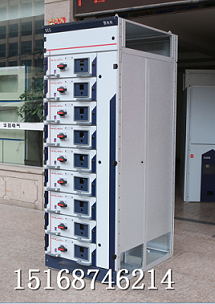

貴州MNS新款抽屜柜廠家供貨

結構特點

2.1.1框架采用8MF冷軋型材，其型材的二側面分別有模數為20mm和100mm的Φ9安裝孔，使得框架組裝靈活方便。

2.1.2框架的側框裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。

2.1.3裝置的各功能室相互隔離，其隔室分為功能單元室，母線室和電纜室。各室的作用相對獨立。

2.1.4水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

2.1.5電纜隔室的設計使電纜上、下進出均十分方便。

2.1.6裝置通用柜體的尺寸系列。

2.2.1功能單元

2.2.2 1抽屜高度的模數為160mm。分為1/2單元，一單元、一又二分之一單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

2.2.2抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

2.2.3每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。

2.2.4 1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

2.2.5抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

2.2.6單元抽屜與電纜室的轉接電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。

2.2.7抽屜面板具有分、合、實驗、抽出等位置的明顯標志。

2.2.8抽屜單元有機械連鎖裝置。

裝置特點

4.1提高轉接件的熱容量，較大幅度地降低由于轉接件的溫升給接插件、電纜頭、間隔版帶來的附加溫升。

4.2功能單元之間、隔室之間的分隔清晰、可靠、不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

4.3母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。

4.4MCC柜單柜的回路數最多至22個，充分考慮了大電機容量發電廠，石化系統等行業自動化電動門（機）群的需要。

4.5裝置與外部電纜的鏈接在電纜隔室中完成，電纜可以上下進出。零序電流互感器設置在電纜隔室內，使安裝維修方便。

產品型號及含義 ：
用途：

GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

執行標準:

本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》和JB/T9661-1999《低壓抽出式成套開關設備》的要求。

結構特點：

1、框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。

2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

3.、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

4、電纜隔室的設計使電纜上、下進出均十分方便。

5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。
