上海GCK抽屜柜門板噴繪廠家批發

一.設備適用范圍

主電房采用的GCK柜，屬于低壓抽屜式成套開關設備，適用于額定工作電壓為交流380V，頻率50Hz，額定電流為4000A及以下的電力系統。主要是安全可靠地實現電能的匯集和分配，并對用電設備進行各種保護。

二. 設備的使用條件

1周圍空氣溫度不高于+40℃，不低于-5℃，且24小時內其平均溫度不高+35℃；

2大氣條件：空氣清潔，相對溫度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較高的濕度。

三 GCK結構介紹

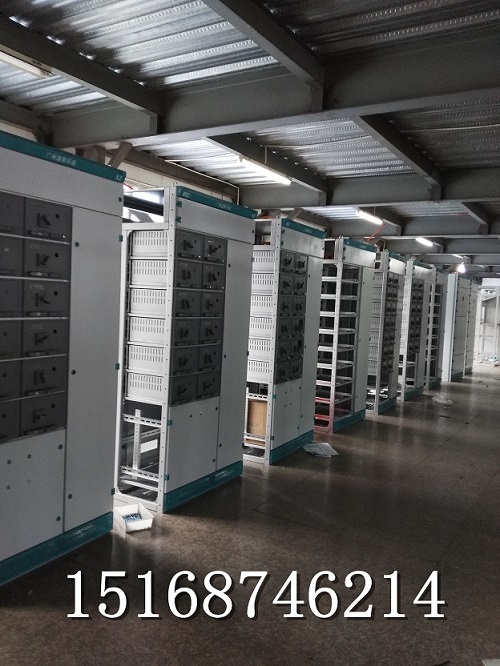

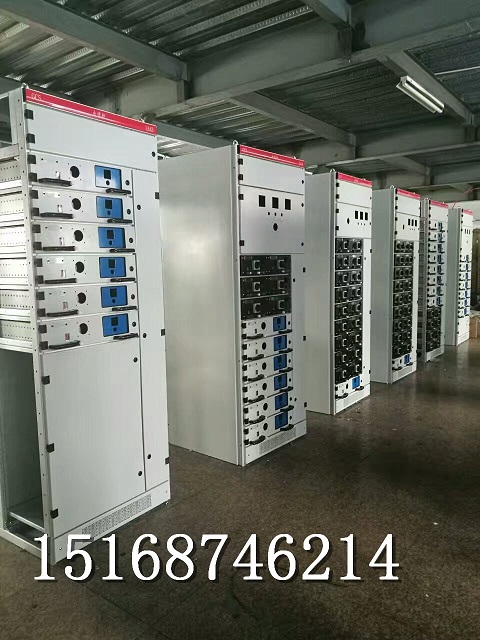

GCK柜體采用封閉式結構，骨架用雙翼型材和特制的聯結件用緊固件組合而成，它至少具有一組水平母線并包括若干個抽出式控制單元或饋電單元。單元按上下重疊方式安置于柜體中，電能可以通過連接到水平母線的垂直母線或分支母線分配給每個功能單元。柜門、側板、頂蓋、后門、護板等外觀可見部件均采用環氧粉末靜電噴涂處理，涂層均勻美觀耐腐蝕。內部隔板則采用電鍍處理。利用隔板可將柜分成幾個隔室(母線隔室，電纜隔室，單元隔室)，以滿足下述要求：

a) 防止觸及鄰近功能單元的帶電部件。

b) 限制事故電弧的擴大。

c) 防止外界物體從裝置的一個隔室進到另一個隔室。

抽出式控制單元即所謂的抽屜(可抽出式部件),是將電器元件安裝于可抽出式部件中，能完成某特定的功能單元，如電動機控制單元，饋電單元，進線單元等等。也就是說GCK柜上的每一個配電或控制電動機的電器，都是裝在一個可以抽出的部件中，當某一回路發生故障時，可以方便的抽出檢修，或更換，以便迅速恢復供電。相同規格的功能單元應具有互換性，即使是在短路事故發生后，其互換性也不能破壞。功能單元呈抽屜狀，采用薄鋼板沖壓成形后再組裝而成，全部鍍鋅鈍化處理，左右兩側下部裝配4只滾輪在抽軌道上滑動。抽屜后裝有主電路一次接插件、二次插件、活門機構，每個單元內由電器元件、安裝支件、空氣開關、操作機構和測量控制板等組成，并設有“分離”、“試驗”和“接通”（工作）三個位置，抽屜在“試驗”和“接通”的位置上，活門自動開啟；在分離的位置上，活門自動關閉。功能單元在以上三個位置時，都有機械定位裝置。
