   產品介紹

產品型號6XV1830-0EH10
PROFIBUS – DP的DP即Decentralized Periphery。它具有高速低成本，用于設備級控制系統與分散式I／O的通信。它與PROFIBUS－PA（Process Automation ）、PROFIBUS-FMS （Fieldbus Message Specification ）共同組成了PROFIBUS標準。
１．PROFIBUS –DP作用
于現場層的高速數據傳送。主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息。總線循環時間必須要比主站（PLC）程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-DP還提供智能化設備所需的非周期性通信以進行組態．診斷和報警處理。
①傳輸技術：RS－485雙絞線．雙線電纜或光纜。波特率從9.6K bit/s到12M bit/s。
②總線存取：各主站間令牌傳遞，主站與從站間為主－從傳送。支持單主或多主系統�？偩�(xiàn)上最站點（主－從設備）數為126。
③通信：點對點（用戶數據傳送）或廣播（控制指令）。循環主－從用戶數據傳送和非循環主－主數據傳送。
④運行模式：運行．清除．停止。
⑤同步：控制指令允許輸入和輸出同步。同步模式：輸出同步；鎖定模式：輸入同步。
⑥功能：DP主站和DP從站間的循環用戶有數據傳送。各DP從站的動態激活和可激活。DP從站組態的檢查。強大的診斷功能，三級診斷診斷信息。輸入或輸出的同步。通過總線給DP從站賦予地址。通過部線對DP主站（DPM1）進行配置，每DP從站的輸入和輸出數據最大為246字節。
⑦可靠性和保護機制：所有信息的傳輸按海明距離HD＝４進行。DP從站帶看門狗定時器（Watchdog Timer）。對DP從站的輸入／輸出進行存取保護。DP主站上帶可變定時器的用戶數據傳送監視。
⑧設備類型：第二類DP主站（DPM2）是可進行編程．組態．診斷的設備。第一類DP主站（DPM1）是中央可編程控制器，如PLC．PC等。DP從站是帶二進制值或模擬量輸入輸出的驅動器．閥門等.
（1）
①速率：在一個有著32個站點的分布系統中，PROFIBUS-DP對所有站點傳送512 bit/s 輸入和512bit/s輸出，在12Ｍbit/s時只需１毫秒。
② 診斷功能：經過擴展的PROFIBUS-DP診斷能對故障進行快速定位。診斷信息在總線上傳輸并由主站采集。診斷信息分三級：
·本站診斷操作：本站設備的一般操作狀態，如溫度過高．壓力過低。
·模塊診斷操作：一個站點的某具體I/O模塊故障。
·通過診斷操作：一個單獨輸入／輸出位的故障。
（2）
PROFIBUS-DP允許構成單主站或多主站系統。在同一總線上最多可連接126個站點。系統配置的描述包括：站數．站地址．輸入／輸出地址．輸入／輸出數據格式．診斷信息格式及所使用的總線參數。每個 PROFIBUS-DP系統可包括以下三種壞同類型設備：
① 一級DP主站（DPM1）：一級DP主站是中央控制器，它在預定的周期內與分散的站（如DP從站）交換信息。典型的DPM1如PLC或PC。
② 二級DP主站（DPM2）：二級DP主站是編程器．組態設備或操作面板，在DP系統組態操作時使用，完成系統操作和監視目的。
③ DP從站：DP從站是進行輸入和輸出信息采集和發送的外圍設備（I／O設備．驅動器．HMI．閥門等）。
④ 單主站系統：在總線系統的運行階段，只有一個活動主站。
⑤ 多主站系統：總線上連有多個主站。這些主站與各自從站構成相互獨立的子系統。每個子系統包括一個DPMI．指定的若干從站及可能的DPM2設備。任何一個主站均可讀取DP從站的輸入／輸出映象，但只有一個DP主站允許對DP從站寫入數據。
（3）
系統行為
系統行為主要取決于DPM1的操作狀態，這此狀態由本地或總線的配置設備所控制。主要有以下三種狀態：
·停止：在這種狀態下，DPM1和DP從站之間沒有數據傳輸。
·清除：在這種狀態下，DPM1讀取DP從站的輸入信息并使輸出信息保持在故障安全狀態。
·運行：在這種狀態下，DPM1處于數據傳輸階段,循環數據通信時，DPM1從DP站讀取輸入信息并向從站寫入輸出信息。
① DPM1設備在一個預先設定的時間間隔內，以有選擇的廣播方式將其本地狀態周期性地發送到每一個有關的DP從站。
② 如果在DPM1的數據傳輸階段中發生錯誤，DPM1將所有有關的DP從站的輸出數據立即轉入清除狀態，而DP從站將不在發送用戶數據。在次之后,DPM1轉入清除狀態。

（4）
DPM1和DP從站間的循環數據傳輸
DPM1和相關DP從站之間的用戶數據傳輸是由DPM1按照確定的遞歸順序自動進行。在對總線系統進行組態時，用戶對DP從站與DPM1的關系作出規定，確定哪些DP從站被納入信息交換的循環周期，哪些被排斥在外。
DMP1和DP從站之間的數據傳送分三個階段：參數設定．組態．?dāng)?shù)據交換。在參數設定階段，每個從站將自己的實際組態數據與從DPM1接受到的組態數據進行比較。只有當實際數據與所需的組態數據相匹配時，DP從站才進入用戶數據傳輸階段。因此，設備類型．?dāng)?shù)據格式．長度以及輸入輸出數量必須與實際組態一致。
（5）
DPM1和系統組態設備間的循環數據傳輸
除主－從功能外，PROFIBUS－DP允許主－主之間的數據通信，這些功能使組態和診斷設備通過總線對系統進行組態。
（6）
同步和鎖定模式
除DPM1設備自動執行的用戶數據循環傳輸外，DP主站設備也可向單獨的DP從站．一組從站或全體從站同時發送控制命令。這些命令通過有選擇的廣播命令發送的。使用這一功能將打開DP從站的同步及鎖定模式，用于DP從站的事件控制同步。
主站發送同步命令后，所選的從站進入同步模式。在這種模式中，所編址的從站輸出數據鎖定在當前狀態下。在這之后的用戶數據傳輸周期中，從站存儲接收到輸出的數據，但它的輸出狀態保持不變；當接收到下一同步命令時，所存儲的輸出數據才發送到外圍設備上。用戶可通過非同步命令退出同步模式。
鎖定控制命令使得編址的從站進入鎖定模式。鎖定模式將從站的輸入數據鎖定在當前狀態下，直到主站發送下一個鎖定命令時才可以更新。用戶可以通過非鎖定命令退出鎖定模式。
（7）
保護機制
對DP主站DPM1使用數據控制定時器對從站的數據傳輸進行監視。每個從站都采用獨立的控制定時器。在規定的監視間隔時間中，如數據傳輸發生差錯，定時器就會超時。一旦發生超時，用戶就會得到這個信息。如果錯誤自動反應功能“使能”，DPM1將脫離操作狀態，并將所有關聯從站的輸出置于故障安全狀態，并進入清除狀態。
2.擴展DP功能
DP擴展功能是對DP基本功能的補充，與DP基本功能兼容

• 產品信息細節技術數據

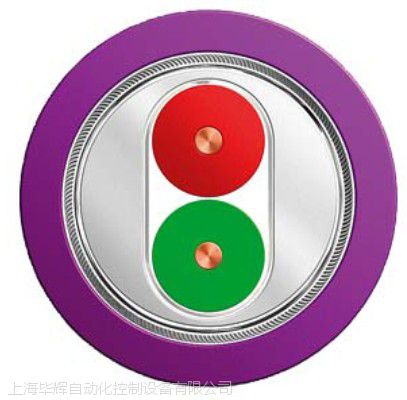

產品類型名稱		PROFIBUS FC 標準電纜 GP
產品描述		標準總線電纜（2 芯），按米銷售，未裝配
		SIMATIC NET, PB FC STANDARD CABLE GP, 2-WIRE, SHIELDED, SPECIAL DESIGN FOR RAPID INSTALLATION, MAX. CONSIGNMENT: 1000 M, MIN. ORDERINGQUANTITY: 20 M SOLD BY THE METER
應用適宜性		快速安裝時用來固定鋪設的特殊結構標準電纜
電氣數據
單位長度阻尼量
● 9.6 kHz 時 / 最大值		0.0025 dB/m
● 38.4 kHz 時 / 最大值		0.004 dB/m
● 4 MHz 時 / 最大值		0.022 dB/m
● 16 MHz 時 / 最大值		0.042 dB/m
波阻
● 額定值		150 ?
● 9.6 kHz 時		270 ?
● 38.4 kHz 時		185 ?
● 3 MHz ... 20 MHz 時		150 ?
相對對稱公差
● 9.6 kHz 時的波阻		10 %
● 38.4 kHz 時的波阻		10 %
● 3 MHz ... 20 MHz 時的波阻		10 %
單位長度的回路電阻 / 最大值		110 m?/m
單位長度的屏蔽電阻 / 最大值		9.5 ?/km
單位長度電容 / 1 kHz 時		28.5 pF/m
工作電壓
● 有效值		100 V
機械數據
電線數量		2
屏蔽層規格		重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 / FastConnect		是的
外徑
● 內導體		0.65 mm
● 芯線絕緣		2.55 mm
● 電纜內部護套		5.4 mm
● 電纜護套的		8 mm
外徑的對稱公差 / 電纜護套的		0.4 mm
材料
● 芯線絕緣		PE
● 電纜內部護套		PVC
● 電纜護套的		PVC
顏色
● 數據線的芯線絕緣		紅色 / 綠色
● 電纜護套的		紫色
彎曲半徑
● 一次性彎曲時 / 許可最小值		37.5 mm
● 多次彎曲時 / 許可最小值		75 mm
拉力負荷 / 最大值		100 N
單位長度重量		80 kg/km
許可的環境條件
環境溫度
● 運行期間		-40 ... +75 °C
● 存放期間		-40 ... +75 °C
● 運輸期間		-40 ... +75 °C
● 安裝時		-40 ... +75 °C
● 備注		20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查
耐化學性
● 抵抗石油		耐油性符合 IEC 60811-2-1（4 小時/70°C）
● 防油脂		耐抗力受條件影響
● 防水		耐抗力受條件影響
放射折射性 / 抵抗 UV 射線		耐抗力
產品特點、功能、組件 / 概述
產品特點
● 無鹵素		不
● 不含硅		是的
標準、規范、許可
UL/ETL 列表 / 300 V Rating		是的
UL/ETL 規格 / 600 V Rating		是的
資格證明
● CE標識		是的
● UL 許可證		是的
● 與 RoHS 一致		是的
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		不
● Bureau Veritas (BV)		不
● Det Norske Veritas (DNV)		不
● Germanischer Lloyd (GL)		不
● Lloyds Register of Shipping (LRS)		不
● Nippon Kaiji Kyokai (NK)		不
● Polski Rejestr Statkow (PRS)		不

西門子PROFIBUS通訊電纜   西門子DP電纜   西門子紫色兩芯屏蔽電纜

西門子PROFIBUSDP通訊電纜用途：

主要用于傳輸音頻、150kHZ及以下的模擬信號和2048kbit/s及以下的數字信號。在一定條件下，也可用于傳輸2048kbit/s以上的數字信號。適用于市內、近郊及局部地區架空或管道敷設線路中，也可直埋。產品名稱：通訊電纜 型 號：HYA、HYAC、HYAT、HYA53、HYAT53、HYV、HYA23、HYAT23、HYA22、HYAT22

西門子PROFIBUSDP通訊電纜規格：

一：電力電纜、控制電纜、通訊電纜應分溝分層敷設，電纜溝按標準設置防火墻并加標志，電纜外層應加防火堵燃材料。嚴禁動力電纜和通訊電纜混放。

二：所有穿越墻壁、樓板和電纜溝道而進入控制室、電纜夾層、控制柜及儀表盤等處的電纜孔洞；電纜廊道的端部；電纜豎井的底部入口處及上端穿越樓板處；均應進行封閉。

三：開敞的電纜溝應用完整、堅固的蓋板蓋好。電纜層、溝內應保持清潔，不準堆放雜物和垃圾，附近有明火作業時，應采取措施防止火種進入電纜層、溝內。

四：敷設電纜應避免接近熱源，避免和蒸汽管道平行或交*，熱管道的隧道或溝內，不能敷設電纜，如需敷設，應采取隔熱措施。

五：在電纜溝根據電纜的環境特點和重要性程度，給合運行可靠、維護方便和經濟合理的原則，在可能的情況下，選用具有難燃性的電纜。

六：嚴格按照有關規程，定期對運行的電纜進行檢查、試驗和檢修，層溝內的照明及消防設施應經常保持良好狀態。

七：在電纜溝內或電纜井內，使用噴燈注意事項：

1、不熟悉噴燈使用安全注意事項的人員不準擅自使用噴燈。

2、噴燈在使用前必須檢查油筒是否漏油，噴火咀有無堵塞，絲扣是否漏氣，油量是否過

多（不應超過油筒容積3/4），加油的螺絲是否擰緊，否則不準點火。

3、噴燈在使用中應遵守下列規定：

（1）、點火時不準把噴咀對著人或易燃品。

（2）、油筒內壓力不可過高。使用煤油或酒精的噴燈禁止注入汽油。

（3）、盡可能在空氣流通的地方工作。在易燃品和易爆品的附近及靠近變壓器，油開關的地方不準使用噴燈或點明火。

（4）不準把噴燈放在溫度高的物體上。

（5）噴燈加油、放油以及拆卸噴火嘴或其他零件等工作，必須待噴火嘴冷卻泄壓后再進行。

（6）噴燈用完后、應放盡壓力，待冷卻后方可放入工具箱內。

（7）使用噴燈時，火焰和導電部分距離不應小于，電壓在10千伏及以下：1.5米，10千伏以上：3米

軟連接電纜和 FastConnect (FC) 插入式接頭，可現場安裝用來數據傳輸（達 12 Mbit/s），或用于 PROFIBUS 節點（防護等級 IP65）間的電源

PROFIBUS M12 插接電纜

預裝配插入式電纜（PROFIBUS FC 拖曳電纜），用于連接 PROFIBUS 節點（例如，SIMATIC ET 200），防護等級為 IP65

傳輸速率高達 12 M 位/s

7/8" 連接電纜

預裝配插入式電纜，用于為 PROFIBUS 節點（例如，SIMATIC ET 200）供電，防護等級為 IP65

PROFIBUS FC M12 插頭 PRO (D 編碼) 和 7/8" 插入式連接器

用于直接連接 PROFIBUS 裝置上的設備和帶有 M12 或 7/8" 接頭的電力電纜。

優秀的 EMC 屏蔽和偏轉性能（金屬外殼）

由于采用集成的 FastConnect 技術（FC M12 插頭），組裝起來非常方便

可視接觸區域可以防止出錯

Benefits

通過預制連接電纜可以實現省時、無故障的終端站連接

通過可以現場組裝的 FC M12 和 7/8“ 插入式連接器，可以輕松地在現場組裝應用特定的 M12 和 7/8“ 插入式電纜

Design

M12 插頭式電纜

包括 PROFIBUS 托纜

預裝配，帶有 5 - 針 M12 接頭/接口；B-coded

7/8”插入式電纜

包括供電電纜 5 x 1.5 mm2

預裝配，帶有 5 - 針 7/8" 接頭/接口；

不同型號的產品（5 芯，2 芯）可用于不同的應用場合

預裝配 M12 插入式電纜，用于能量傳輸

耐用型電纜，設計安裝于工業 應用中

UL 認證

由于電纜上印有以米表示的長度標記，因此易于確定長度

Benefits

堅固的電纜設計，可移動應用

不含硅樹脂，因此特別適用于汽車行業（如噴漆生產線）

Area of application

為工業以太網/PROFINET 或 PROFIBUS 供電需要不同類型的電纜。應常用列出的電源電纜它們用于防護等級為 IP65/67 的設備，用于連接 SCALANCE X 和 SCALANCE W 部件的信號觸點或 24 V 電源（電源電纜 2x0.75），同時用于電源（用于 ET 200 的電源電纜 5x1.5）。

另外，預裝配電源連接電纜 (4 x 0.75) 具有不同的長度，用于連接 ET 200 的電源（M12 電源連接電纜）。

UL 認證

由于合適的UL型，該電纜可在全球應用。

Design

具有圓形截面的 2 芯、4 芯或 5 芯堅固電纜，用于將信號觸點和電源連接到工業區域中的 IP65/67 部件。

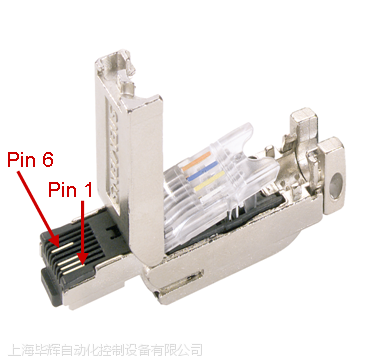

IE FC RJ45 Plug 180 2x2	圖. 01
訂貨號 / MLFB	6GK1901-1BB10-2AA0 6GK1901-1BB10-2AB0 6GK1901-1BB10-2AE0
安裝說明	IE FC RJ45 Plug 180 的安裝說明參見條目 20691879.

IE FC RJ45 Plug 90 2x2

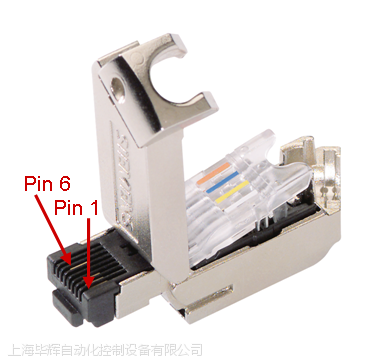

IE FC RJ45 Plug 90	圖. 02
訂貨號 / MLFB	6GK1901-1BB20-2AA0 6GK1901-1BB20-2AB0 6GK1901-1BB20-2AE0
安裝說明	IE FC RJ45 Plug 90 的安裝說明參見 20680671.

IE FC RJ45 Plug 145 2x2


IE FC RJ45 Plug 145	圖. 03
訂貨號 / MLFB	6GK1901-1BB30-0AA0 6GK1901-1BB30-0AB0 6GK1901-1BB30-0AE0
安裝說明	IE FC RJ45 Plug 145 的安裝說明參見條目 36646622.

下表描述了制作非交叉電纜時 IE FC RJ45 Plug 2x2 的針腳分配和 IE FC 2x2 電纜四種顏色導線之間的對應關系。通過在一個接頭上交換發送和接收線對也可以制作交叉電纜。


IE FC RJ45 Plug 4x2
工業以太網 FC RJ45 Plugs 4x2 用于直接連接長達 85m 的 IE FC 4x2 (AWG24) 標準電纜和長達 55m 的 IE FC 4x2 (AWG24) 柔性電纜。
8個集成的夾緊-穿刺接線柱使得 IE FC 4x2 和 2x2 電纜的連接簡單而可靠。 打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。

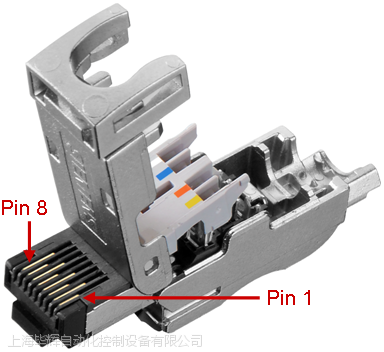

IE FC RJ45 Plug 180 4x2	圖. 04
訂貨號 / MLFB	6GK1901-1BB11-2AA0 6GK1901-1BB11-2AB0 6GK1901-1BB11-2AE0
安裝說明	IE FC RJ45 Plug 180 4x2 的安裝說明參見條目36646477.

下表描述了制作非交叉電纜時 IE FC RJ45 Plug 4x2 的針腳分配和 IE FC 4x2 電纜8種顏色導線之間的對應關系。通過在一個接口上交換發送和接收線對也可以制作交叉電纜。


IE FC Outlet RJ45
工業以太網 FC Outlet RJ45 作為一個轉換器，將用于工業領域牢固的不使用接插工藝的 IE FC 2x2 電纜安裝轉換為預制的 TP Cord 電纜 (10/100 Mbit/s) 的 RJ45 接口。
4個集成的夾緊-穿刺接線柱使得 IE FC 2x2 電纜(100MBit/s)的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。


IE FC Outlet RJ45	圖. 05
訂貨號 / MLFB	6GK1901-1FC00-0AA0
安裝說明	IE FC Outlet RJ45 的安裝說明參見條目39963678.

下表描述了 IE FC Outlet RJ45 的針腳分配和 IE FC 2x2 電纜四種顏色導線之間的對應關系。


IE FC RJ45 模塊化插座
IE FC RJ45 模塊化插座可以嵌入三類不同的可替換插頭。

• IE FC RJ45 模塊化插座插入兩個RJ45 插口的快速以太網 100 Mbit/s 系統

• IE FC RJ45 模塊化插座插入一個RJ45 插口的千兆太網 1000 Mbit/s 系統

• IE FC RJ45模塊化插座插入一路24V電源和一個RJ45 插口，用于 IWLAN 系統的 SCALANCE W

IE FC RJ45 模塊化插座用于連接下列電纜：

• IE FC 4x2 電纜是標準類型用于插入兩個快速以太網或一個千兆以太網的 IE FC RJ45模塊化插座

• IE 2x2 + 4x0.34 混合電纜用于帶有電源接口的IE FC RJ45模塊化插座

8個集成的夾緊-穿刺接線柱使得 IE FC 4x2 和 IE 2x2 + 4x0.342x2 混合電纜的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。


IE FC R45 Modular Outlet	Fig. 06
訂貨號 / MLFB	6GK1901-1BE00-0AA0 6GK1901-1BE00-0AA1 6GK1901-1BE00-0AA2 6GK1901-1BE00-0AA3 6GK1901-1BK00-0AA1 6GK1901-1BK00-0AA2
安裝說明	帶有電源接口的 IE FC RJ45 模塊化插座的安裝說明參見條目20695652.

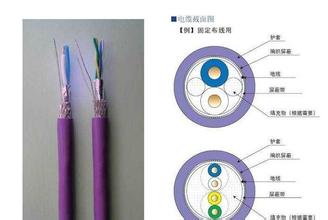

 【 電纜類型】
全新的快速連接（FC）總線電纜為徑向?qū)ΨQ(chēng)設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。
————PROFIBUS  FC 標準電纜GP:
————標準總線電纜專門為快速安裝而設計的
————PROFIBUS  FC 標準電纜 IS GP：
————具有特殊設計的標準總線電纜，用于快速安裝本質安全分布式  I/O 系統
————PROFIBUS  FC 快速連接高強度電纜：
————專門設計用于腐蝕環境和苛刻機械負荷條件
————PROFIBUS  FC 食用電纜：
————該種電纜使用  PE 外套材料，因此適用于食品和煙草行業。
————PROFIBUS  FC 接地電纜：
————專用于地下敷設。它不同于裝備有附加外套的  PROFIBUS 總線電纜
————PROFIBUS  FC軟電纜
————柔（絞合導線）、無鹵素總線電纜，帶聚氨酯護套，可偶然移動
————PROFIBUS  FC 拖纜:
————專用于在拖纜中強制運動控制的總線電纜，例如在連續運動的機器部件中（絞合導線）
————PROFIBUS  FC FRNC 電纜：
————雙芯屏蔽，阻燃設計，無鹵總線電纜，有一個共聚物外殼  FRNC（阻燃無腐蝕）
不采用快速連接技術的總線電纜（取決于結構類型）
————PROFIBUS  彩色電纜:軟總線電纜（成束線），用于花彩線。用于圓電纜，推薦用于電纜運輸車模式
————PROFIBUS  扭轉電纜高度靈活用總線電纜：用于移動機器部件的拖纜（絞線）
————（在長  1 m電纜上能至少扭轉 500 萬次，± 180o)
————PROFIBUS  混合電纜 GP:
————適合拖曳的堅固混合電纜，帶有兩條用于數據傳輸?shù)你~導線和兩條用于  ET 200pro 的電源的銅導線
————SIENOPYR  FR 船用電纜
————無鹵素、抗踩壓、阻燃、經過船級社認證的光纖電纜，可安裝在船甲板及船艙內。按米銷售

西門子DP總線，
6XV1830-0EH10  profibus總線電纜
6XV1840-2AH10  profibus總線電纜
6XV1830-3EH10  profibus總線電纜
編程/通訊電纜     6ES7 901-3CB30-0XA0  RS484口
編程/通訊電纜     6ES7 901-3DB30-0XA0  USB接口
跟PLC通訊電纜     6ES7901-0BF00-0AA0

西門子PROFIBUS通訊電纜   西門子DP電纜   西門子紫色兩芯屏蔽電纜

SIEMENS上海畢輝自動化控制設備有限公司
產品名稱：西門子EM221擴展模塊
產品規格：全新原裝
產品質量：質量保證
產品價格：價格優勢
產品貨期：現貨銷售

聯系人：田 迷
24小時銷售技術服務熱線：17317297855
QQ/微信/郵箱：351654642
郵      箱 ：351654642@qq.com

著眼未來 致力于OEM用戶的開發
上海畢輝自動化控制設備有限公司 憑借雄厚的技術實力及多年從事 SIEMENS 產品的銷售經驗，本著樹立公司形象和對用戶認真負責的精神開展業務，贏得了 SIEMENS 公司與廣大用戶的好評及大力支持。但公司并未僅僅滿足與現狀：隨著 SIMATIC

S7 系列中小型 PLC 產品 S7200 、 S7300 及變頻器 MM420 、 MM440 系列的成功推出，其優越的性能價格比受到眾多配套生產廠商的關注，在紡織機械生產行業上海畢輝公司先后采用 S7 PLC 及 MM 、 MDV 變頻器產品的電氣控制系統的設計與編程，并

在北京國際紡機展覽會上獲得了全面的成功；在其他行業如、上海供水裝置的合作中也取得了良好的業績，并在售后服務方面贏得了用戶的一致好評。
熱情周到 為廣大用戶提供一流的服務
上海畢輝自動化控制設備有限公司 愿為您解答任何有關 SIEMENS 可編程控制器及變頻器的技術問題，并提供詳細的技術資料。公司還在某大型研究所內設有設施一流的培訓中心，定期舉辦 S7 － 200/300 及變頻器、全數字直流調速裝置的技術培訓

班，為您盡快掌握 SIEMENS 自動化產品的使用提供便利。
