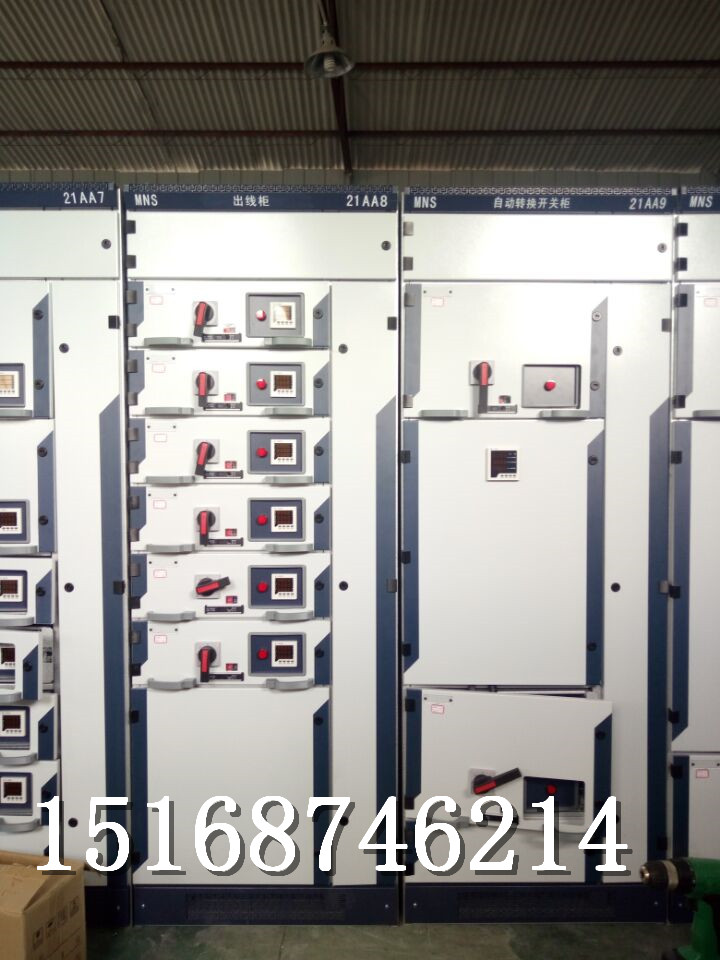

貴州MNS抽屜柜專業廠家供貨

一、產品介紹

 GCK系列低壓抽出式開關柜適用于發電廠，冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓AC380V，50HZ電力系統的配電、電動機控制和無功功率補償之用。

GCK系列低壓抽出式開關柜經過全面型式試驗和國家質量認證中心的CCC認證。

產品符合：

國家標準GB7251.1-1997低壓成套開關設備和控制設備

專業標準JB/T9661-1999抽出式成套開關設備

國家標準IEC439-1

二、結構特點

1、柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

2、GCK系列低壓開關柜可分為抽出式與固定式（經濟型）

3、柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散。

4、功能電源是按照模數化結構設計，一個模數（1M)為200mm，有效器件安裝高度為1800mm（相當于9M)。
5、每臺MCC柜最多能安裝9個一個單元的抽屜或18個1/2單元的抽屜，或36只1/4抽屜。1/4單元(電流最大63A),1/2單元(電流最大100A),1單元(200高,電流最大到250A),1.5單元(300高,電流最大到400A),2單元(400高,電流最大到630A),2.5單元(500高,電流最大到630A),3單元(600高,電流最大到630A)。

6、隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線。抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

   三、外形尺寸與安裝尺寸圖柜高2200mm，柜寬及柜深：受電柜及母線聯絡柜柜寬根據開關電流等級及進出線方式分為： 600；800；1000；1200；（800+400）mm柜深：800；1000mm（推薦用1000mm；上進、上出線柜深必須用1000mm）饋電柜柜寬：600mm柜深：800；1000mm（推薦用1000mm；上出線柜深必須用1000mm）電動機控制柜（MCC柜）柜寬：600.mm柜深：800；1000mm（上出線柜深必須用1000mm）功率因素補償柜柜寬：600mm（96KVAR）6路、（128KVAR）8路、（160KVAR）10路、800mm（192KVAR）12路（256KVAR）16路柜深：800；1000mm（推薦用1000mm、16路柜深必須用1000mm）

產 品 詳 細 介 紹：
用途及特點：
GCK(L)低壓抽出式開關柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至2500A配電系統中，作為動力，照明及配電設備的電能轉換，分配及電動機控制之用。
本產品為抽出式全封閉結構，防護等級為IP30。屏高2200mm，深800、1000mm，寬600、800、1000mm，每一柜由多個功能單元組成，并且能以各種單元組合成各種不同方案。功能單元分別安裝在柜內各自的小室內。當任何一個功能單元發生故障時即可迅速切斷（或換上備用抽屜）不影響其它功能的正常工作，可以防止事故的擴大。
產品符合GB7251.1-1997及IEC439。
電氣參數：
● 額定絕緣電壓：660V ● 額定工作電流：≤3150A
● 額定工作頻率：50HZ ● 額定短時耐受電流：30KA
● 輔助電路的工作電壓： 交流：100V、220V、380V
直流：110V、220V
● 峰值耐受電流：63KA
● 額定峰值耐受電流：4000A
