Metrascan 750掃描儀鑄件修復測量掃描

中科院廣州電子技術有限公司Metrascan 750手持式三維掃描儀技術提供商，我們的優勢：科研開發團隊強大，以博士、碩士為主體，gzet,ac,cn涉及三維數字化、機器視覺、模式識別、光機電一體化等多個領域，對于國內外最新科技技術有著深入的了解，保持技術的領先性。

現對鑄件進行三維掃描，在進行鑄件三維測量時，由于被測物體曲面比較復雜，如果采用傳統的測量方式（卡尺、三坐標等）進行測量，不僅效率很低，且測量的數據量較少，gzet,ac,cn曲面信息不夠完整，大大增加了后期建模的難度，降低了建模的精度，不適應企業對效率和品質的更高要求。因此，非接觸式三維掃描逐漸成為首選的測量方案。、

百科：蝸殼鑄件

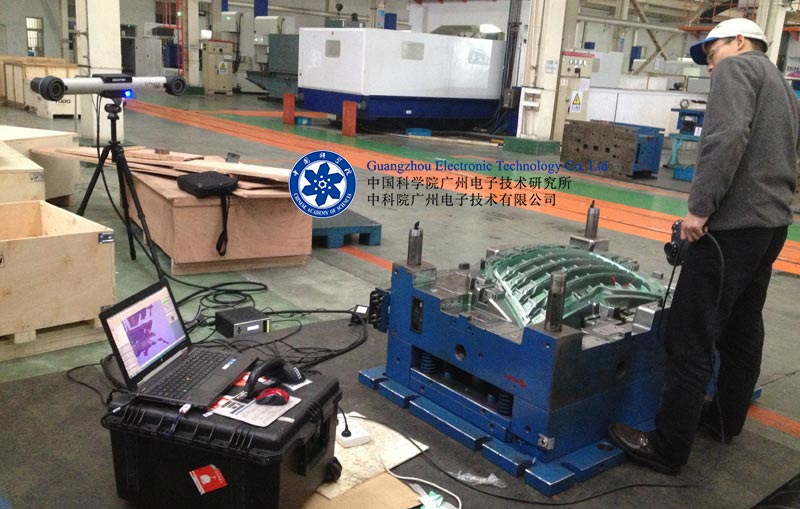

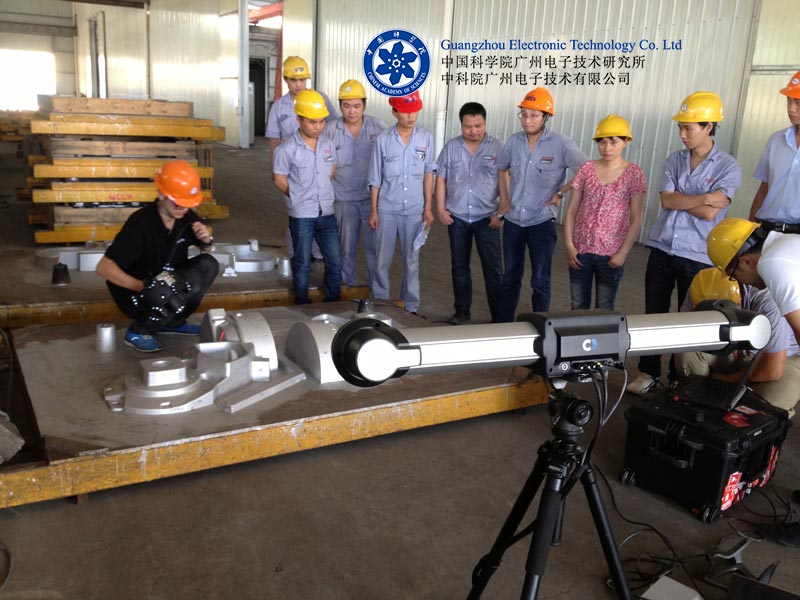

大型蝸殼作為高效渦輪式離心壓縮機的核心部件，整體外觀及內腔呈“蝸旋”狀的流線型設計。蝸殼的作用是將流體吸入其內部，gzet-3d并在排出的過程中將流體的動能轉換為壓力，從而實現壓縮機整體的壓力平衡。因此，蝸殼要有一定的壁厚來承受壓力，且其內腔面必須光滑無凸起，以避免紊流。由于蝸殼的使用環境是高壓、高速流體，故在使用前必須進行水壓強度試驗和氣壓滲漏性試驗，以防止蝸殼在使用過程中因壓力造成其變形、破裂或者泄漏而損壞失效。某核電站蝸形鑄件掃描現場

掃描開始前

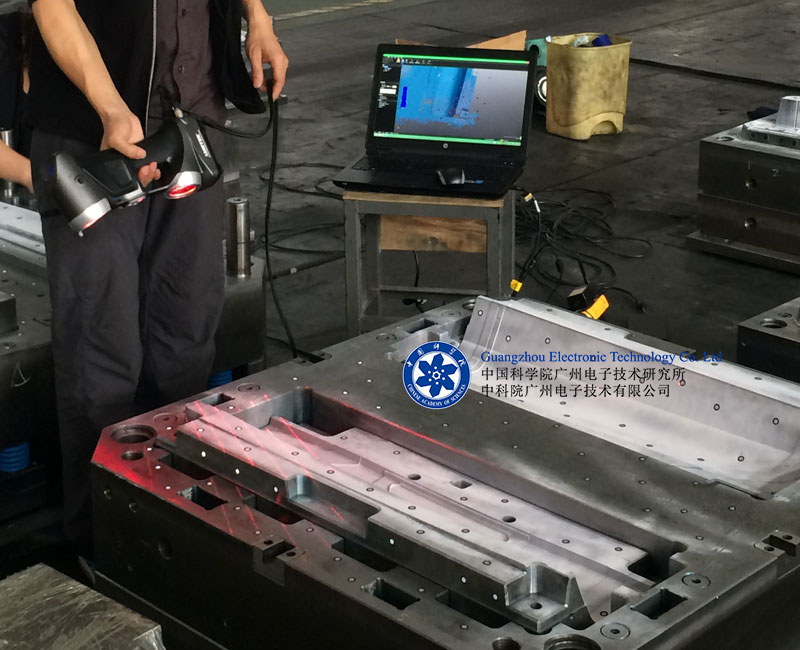

在殼體表面適合位置貼上反光定位點，gzet-tec使三維激光掃描儀，在掃描過程中完成自定位。掃描過程中，手持式激光掃描儀，可實時捕捉定位點的分布，進而計算和記錄其，各自相對于掃描儀的位置。掃描儀的線激光器發出十字交叉激光束掃描物體表面，由2個CCD照相機采集被測物體表面上激光線的反射圖像，在計算機軟件中對激光線圖像進行處理，得到鑄件的三維坐標數據，快速建立鑄件的三維模型，從而實現鑄件到三維模型的數字化過程。

掃描效果

相比于手工量具或者三坐標測量機，三維激光掃描技術具備數據采集速度快、檢測點特征數量多、非接觸式無損檢測、結果分析過程可重復和再現等諸多優點

關鍵詞：鑄件三維測量,鑄件三維掃描,手持式三維掃描儀
