舒城GCS抽屜柜優質廠家定做

一、概述

GCK低抽出式開關柜適用于發電廠、變電站、工礦企業和高層建筑等場所，作為交流380V、頻率50HZ電力系統的配電和電動機控制之用。
符號標準；IEC439.1，GB7251.1等。

二、使用環境條件

①周圍空氣溫度：上限+40℃，下限-10℃。
②海拔：≤2000m（若超過海拔2000m訂貨時應說明）。
③周圍相對濕度：日平均值≤95%，月平均值≤90%。
④周圍空氣：沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。
⑤無經常性劇烈震動或常年腐蝕場所。

三、結構特點

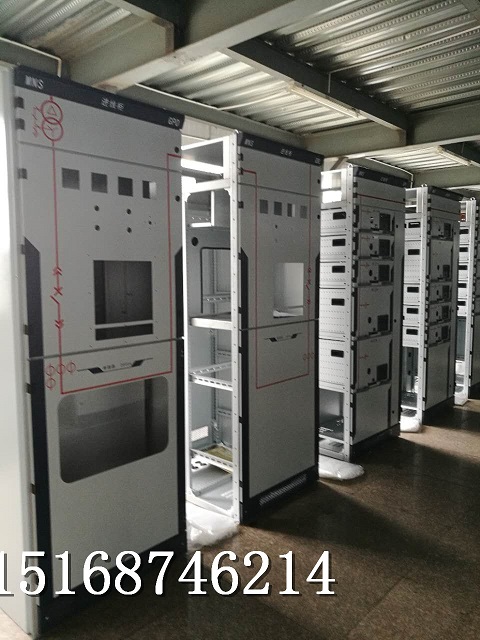

GCK框架采用壓筋(模數E=25mm)組裝而成,框架全部構件都經過鍍鋅處理,零部件的組裝全部用自攻鎖緊螺釘或高強度六角螺釘緊固,各個零部件的尺寸均實行模數化,從而保證了各零件的通用性、互換性、再按需要加上門、檔板、隔板、抽屜、安裝梁等零件，組裝成品后有美觀、牢固、質量好等優點。柜體分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。

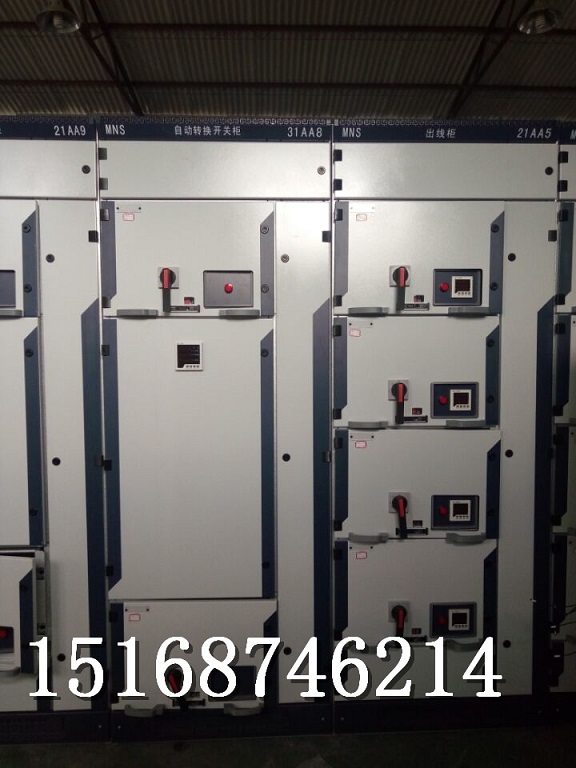

四、功能單元（抽屜單元）

①抽屜層高的模數為200mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。

②每臺MCC柜最多能安裝9個一單元抽屜或18個1/2單元的抽屜。

③隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。

④主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

⑤功能單元背面具有主電路進出機構，具有三位置功能，操作簡單可靠。
