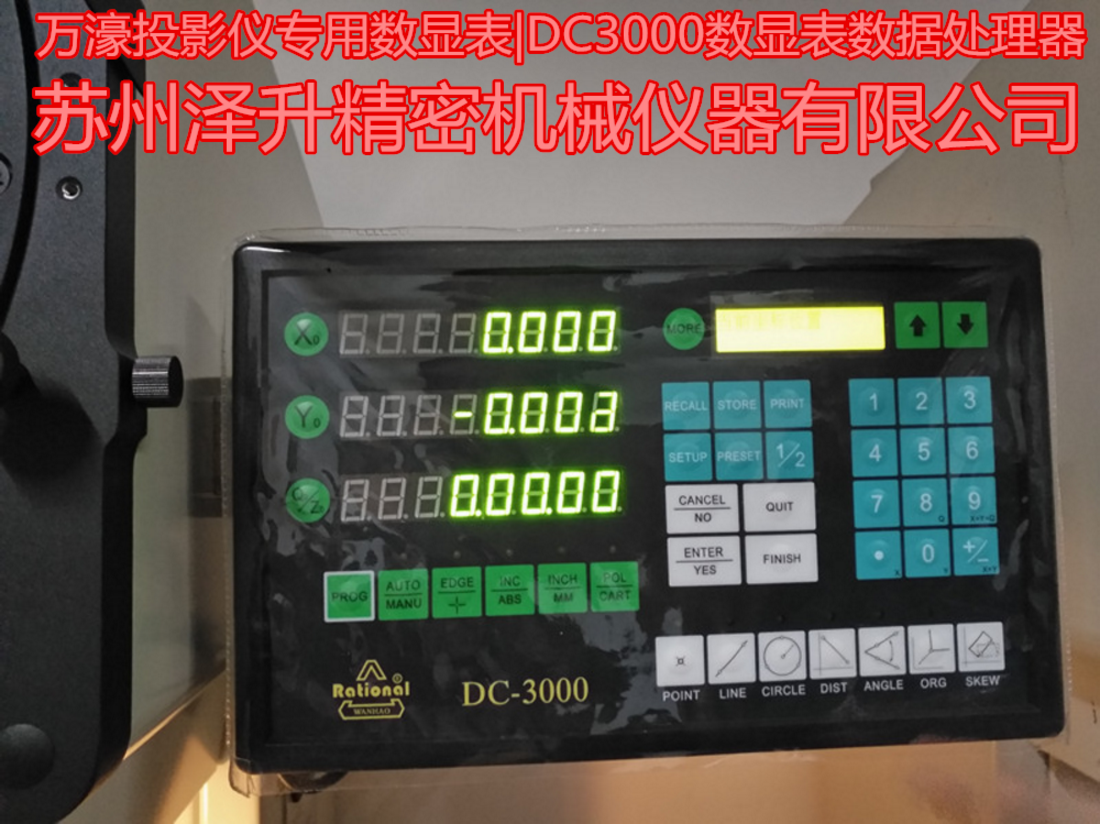

萬濠DC-3000數顯表,dc3000數據處理器 新款! 全新升級
DC-3000適合用于數字化光柵測量系統及視頻測量系統。對二維測量數據進行分析處理,廣泛應用于投影儀、工具顯微鏡、CCD影像儀等二維測量?jī)x器。
|
產品特點
|
● 電源抗干擾能烽和信號抗干擾能力達到2200V以上
● 無需電池,停電后記憶當前位置
● 寬電壓輸入范圍,輸入電壓AC90V~240V,都能正常工作
● 采用本公司自行研發的24位計數IC,0.001mm分辨率時計數速度達4m/s
|
產品功能
|
● 點、線、圓、角度、距離、矩形和螺紋等圖形元素的測量、預置和構造
● 坐標擺正和坐標平移,方便擺正工件,減少調整時間
● 接腳踏開關和/或光學尋邊器,采點方便快捷
● 打印功能,打印用戶程序、圖形元素和三軸的顯示值
● RS-232輸出功能,將當前光柵尺的顯示值輸出到電腦上
● 用戶程序,用戶可記錄測量工件的操作步驟并運行,批量測量同種工件更加方便快捷
● 多種坐標顯示方式:同時顯示極座標和直角坐標、INC坐標和ABS坐標、公制和英制
● 對光柵尺可進行線性補償或區段線性補償
● Z軸可接光柵尺或旋轉編碼器
● 存儲100個永久圖形元素和10個暫存元素
|
技術規格參數
|
技術規格參數
|
輸入電壓
|
AC 90V-----240V
|
功 率
|
小于15W
|
輸入信號
|
正交TTL方波 頻率< 2 MHZ 電源 > 1mA
|
解 析 度(μm)
|
0.1 、0.2、0.5、1.、2、5、10
|
重 量
|
1.8kg
|
外形尺寸
|
296*184*68
|
