1.1用途特點及使用范圍

重汽華威專用汽車后裝卸式垃圾車又稱壓縮式垃圾車，是環衛專用運輸裝備。它主要用于收集、壓縮、運輸城市生活垃圾，也可用于收集、壓縮、運輸部分輕拋、散落工農業垃圾，是用于城鎮袋裝、桶裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。

該系列車型可選裝后斗翻轉機構和垃圾桶液壓翻轉機構。后斗翻轉機構適用于用小車或手動進行卸運垃圾的操作。垃圾桶翻轉機構適用于120升、140升、240升的塑料垃圾桶和350升的金屬垃圾桶。注意：如果所使用的垃圾桶為非標結構，需要提供垃圾桶尺寸和外形，便于我公司技術人員對垃圾桶翻轉機構進行調整改型設計。

垃圾車整車基本性能與原底盤車相同，用戶請參閱原底盤車使用手冊。本使用說明書僅介紹專用改裝部分的有關操作、檢查和維修保養。在使用車輛前，我們強烈要求您能夠通讀本說明書，并對其中的操作程序做到得心應手。

我廠對產品將會進一步改進。產品的改進、性能的提高、結構的不斷完善恕不另行通知，從而有某些說明不適用于您的特定車輛，敬請諒解。

2.1 底盤

該車選用重汽SGZ5257M3847C1二類汽車底盤，總體構成見隨車底盤說明書。

2.2 箱體

箱體采用方倉式結構，如圖2-2所示,由底架、箱體、推板組成。底架由各不同厚度16Mn鋼板折彎成不同型式槽、梁焊合而成，通過鋼板、螺拴與底盤大梁連接。箱體由底板、左右側板、頂板組成。底板、底板橫襯焊合在底架上，側板縱向有凸槽滑道，供推板運動導向；側板與側板立柱焊合立在底板上，頂板、頂板橫襯與側板焊合連接；箱體后部制成20°傾角。推板由鋼板、槽、梁焊合組成，安裝在箱體內，通過推板油缸與導向滑道在箱體內作縱向運動。

1、 推板 2、廂體 3、壓縮包

上裝車廂結構

2.3 壓縮包

壓縮包由填裝器、滑板和刮板等機構組成。填裝器由側立板架、底弧面垃圾填放倉、上蓋板等組成，由鋼板、槽、梁焊合，填裝器側立板架制有斜向滑道，控制滑板、刮板運動導向；填裝器底板根據滑板、刮板運動軌跡而制成弧面，是垃圾填放位置，安裝有排水口；填裝器上方通過鉸軸與箱體連接，壓縮包和箱體后板間平面安裝有T型密封膠條，壓縮機構擠出的污水能順利地流入污水箱內;舉升油缸可將壓縮包舉升和放下; 當舉升油缸縮短下降完成時，舉升缸下滑動支點向上運動帶動鎖桿將壓縮包與箱體鎖緊,保證可靠的密封性能。

2.4 污水箱和翻斗

污水箱(選用件，按用戶要求配置):本車在電瓶的后下方和壓縮包的下方各設置有一個污水箱。

注意:污水只能排放在指定區域(切勿排放在馬路上)。

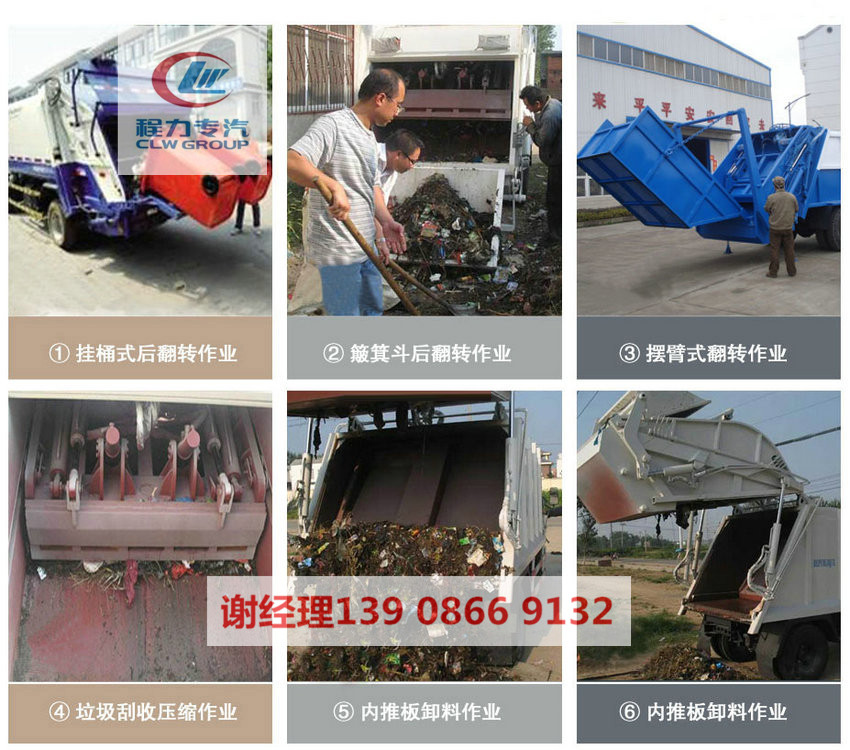

垃圾翻轉斗（選購件，按用戶要求配置）本車配有專用的垃圾翻轉斗。翻轉斗為叉式斗，可直接將板車翻轉傾倒垃圾；也可以選裝翻轉架，通過翻轉架的轉動，可以同時帶動兩個垃圾桶向壓縮包內傾倒垃圾。

2.5 液壓系統

液壓系統由油箱、油泵、電磁溢流閥、多路閥、驅動推板運動的多級缸、驅動壓縮包舉升運動的1對油缸、驅動收刮壓縮機構工作運動的2對油缸、驅動翻斗運動的1對油缸及一套垃圾壓縮車專用的液壓閥及管路組成。系統原理見圖2-3。

液壓原理圖

多路閥安裝在箱體的上方，見圖2-4，控制推板前后、填充器舉升、滑板上下和刮板內外刮等運動，可以在駕駛室內通過氣控閥操縱(操縱桿手柄位于車箱前部司機側),同時也能下車在駕駛室后直接通過手柄操縱。
