貴州GCK抽屜柜刻線路圖供貨

1.概述：

GCK系列低壓抽出式開關設備適用于額定工作電壓380-660交流三相四線、三相五線系統，作為電力系統的發電廠、變電站、工礦企業和高層建筑中受電、饋電、無功功率補償、電能計量、照明及電動機集中控制之用。符合國家標準GB7251.1《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式成套開關設備》及國際標準IEC439.

作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中，作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新換代產品。

2.結構說明：

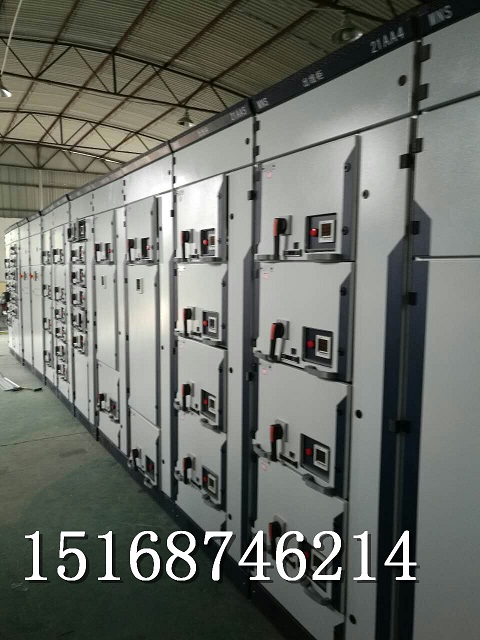

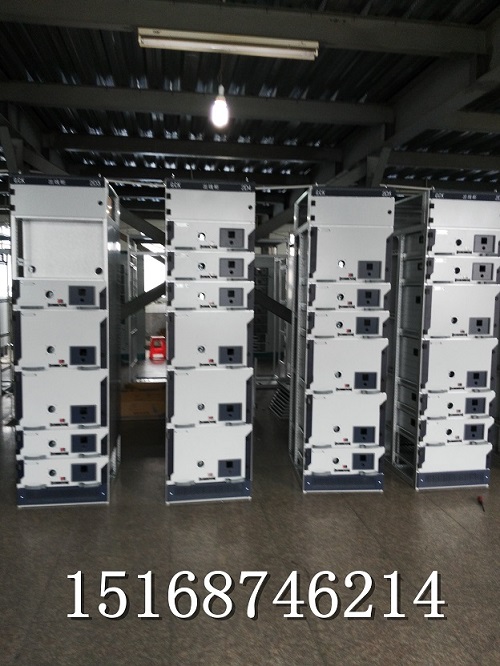

柜體為組合裝配式結構，骨架采用KB型材（C型材）或KS型材（8MF型材）組裝而成。水平母線放置柜頂，頂蓋可開啟，柜體裝有后門，出線方式采用后出線，安裝、維修更便捷。柜體防護等級IP3X-4X.抽屜采用開門或帶門操作方式。開門操作時抽屜采用拔把式二位置、拔把式三位置操作機構和螺旋式推進機構，帶門操作時抽屜采用CXJG型操作機構。一次插件采用新型的無活門方式，可靠性更高。單元回路額定電流600A以下，其中1/2單元抽屜最大電流可達到100A。

3.產品使用環境編輯

1、周圍空氣溫度不高于+40℃，不低于-5℃，24h內的平均溫度不得高于+35℃，超過時，需根據實際情況降容運行；

2、戶內使用：使用地點的海拔不得超過2000m

3、周圍空氣相對溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

4、裝置安裝時與垂直面的斜度不超過5℃，且整組柜列相對平整(符合GBJ232-82標準)；

5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；

6、用戶有特殊要求可以與制造廠協商解決

G--柜式結構；C--抽出式；K--控制中心。GCK低壓抽出式開關柜廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。

三、外形尺寸與安裝尺寸圖柜高2200mm，柜寬及柜深：受電柜及母線聯絡柜柜寬根據開關電流等級及進出線方式分為： 600；800；1000；1200；（800+400）mm柜深：800；1000mm（推薦用1000mm；上進、上出線柜深必須用1000mm）饋電柜柜寬：600mm柜深：800；1000mm（推薦用1000mm；上出線柜深必須用1000mm）電動機控制柜（MCC柜）柜寬：600.mm柜深：800；1000mm（上出線柜深必須用1000mm）功率因素補償柜柜寬：600mm（96KVAR）6路、（128KVAR）8路、（160KVAR）10路、800mm（192KVAR）12路（256KVAR）16路柜深：800；1000mm（推薦用1000mm、16路柜深必須用1000mm）
