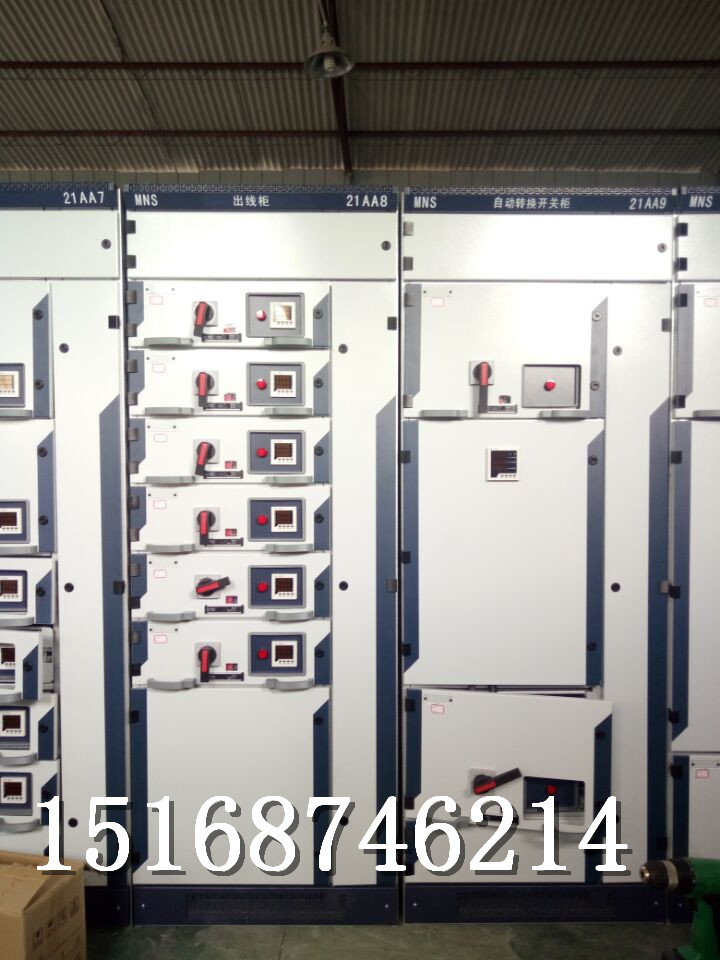

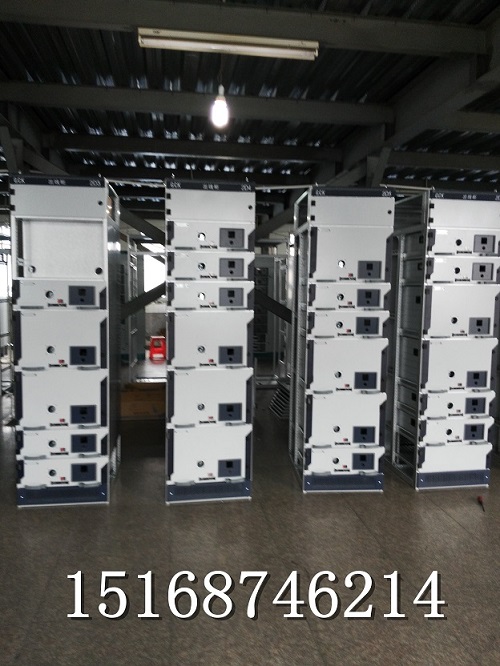

貴州MNS固定抽屜柜新款供貨

一、產品介紹

 GCK系列低壓抽出式開關柜適用于發電廠，冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓AC380V，50HZ電力系統的配電、電動機控制和無功功率補償之用。

GCK系列低壓抽出式開關柜經過全面型式試驗和國家質量認證中心的CCC認證。

產品符合：

國家標準GB7251.1-1997低壓成套開關設備和控制設備

專業標準JB/T9661-1999抽出式成套開關設備

國家標準IEC439-1

二、結構特點

1、柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

2、GCK系列低壓開關柜可分為抽出式與固定式（經濟型）

3、柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散。

4、功能電源是按照模數化結構設計，一個模數（1M)為200mm，有效器件安裝高度為1800mm（相當于9M)。
5、每臺MCC柜最多能安裝9個一個單元的抽屜或18個1/2單元的抽屜，或36只1/4抽屜。1/4單元(電流最大63A),1/2單元(電流最大100A),1單元(200高,電流最大到250A),1.5單元(300高,電流最大到400A),2單元(400高,電流最大到630A),2.5單元(500高,電流最大到630A),3單元(600高,電流最大到630A)。

6、隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室中不會觸及垂直母線。抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

   三、外形尺寸與安裝尺寸圖柜高2200mm，柜寬及柜深：受電柜及母線聯絡柜柜寬根據開關電流等級及進出線方式分為： 600；800；1000；1200；（800+400）mm柜深：800；1000mm（推薦用1000mm；上進、上出線柜深必須用1000mm）饋電柜柜寬：600mm柜深：800；1000mm（推薦用1000mm；上出線柜深必須用1000mm）電動機控制柜（MCC柜）柜寬：600.mm柜深：800；1000mm（上出線柜深必須用1000mm）功率因素補償柜柜寬：600mm（96KVAR）6路、（128KVAR）8路、（160KVAR）10路、800mm（192KVAR）12路（256KVAR）16路柜深：800；1000mm（推薦用1000mm、16路柜深必須用1000mm）
