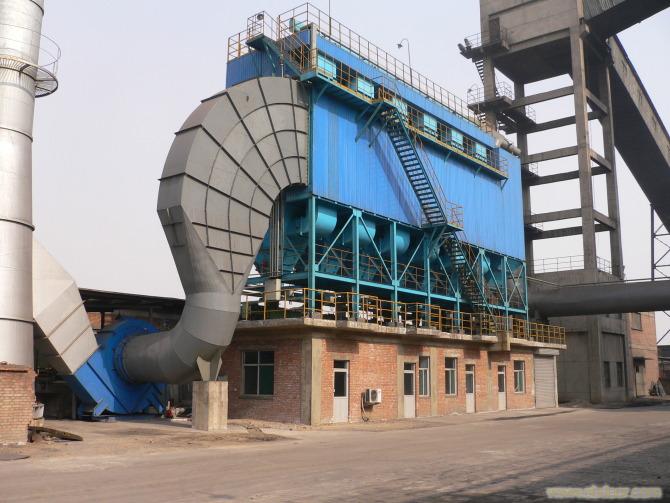

一、產品簡介：
LCDM型離線清灰低壓脈沖袋式除塵器本體、保護系統、壓縮空氣系統（包括儲氣罐、油水分離器、管路）、控制系統（包括儀器儀表、PLC柜、現場操作柜）等組成。
二、設備組件：
LCDM型低壓脈沖袋式除塵器本體
結構框架及箱體----結構框架用于支撐除塵器本體、灰斗及輸灰設備等；箱體包括上箱體、中箱體及灰斗等
濾袋、籠骨和花板----濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入
進氣系統----包括進風導流總管、導流板、進風口電動調節閥
排氣系統----包括由排氣管道等組成的除塵器凈化氣體排放系統
卸灰系統----裝置于除塵器灰斗上的清堵空氣炮、手動插板閥等組成了除塵器的卸灰系統，下部可配接倉泵等輸灰設備
平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺
除塵器頂部防雨棚----用于保護電磁脈沖閥等除塵器頂部裝置
除塵器照明系統
B、保護系統，包括在線檢測裝置、旁路系統、濾袋檢漏裝置、預噴涂裝置等。
C、壓縮空氣系統，包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源處理三聯件等。
D、控制系統，包括儀器儀表、以PLC可編程控制器為主體的除塵器主控柜、現場操作柜、檢修電源箱、照明電源箱等。
袋除塵器由殼體、底梁，灰斗、過濾元件、噴吹系統、壓縮空氣系統、樓梯平臺，鋼支架等部分組成。
三、結構特點：
這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈 沖清灰(即所謂離線清灰)的袋式除塵器。它與一般噴吹式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰(即所謂在線 清灰)，而其它各排濾袋仍進行過濾。即清灰與過濾同時在一室中混合進行，清灰下的粉塵二次飛揚，部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。 PPC型氣箱脈沖袋式除塵器是在一室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰半內，不產生二次飛揚，極利于過濾粉塵濃度大的氣體，而且可不 停機更換一個室的濾袋。
氣箱脈沖除塵器按不同袋數分為32袋/室、64袋/室、96袋/室、128袋/室四個系列，每個系列又按不同分為室數分為多種規格，共33種。其結構詳見后附選用圖，由以下各部分所組成：
(1)殼體部分：包括清潔室（或稱氣體凈化箱、所箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾及其骨架。
(2)灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。
(3)進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
(4)脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。
(6)支柱及立式籠梯、欄桿。
