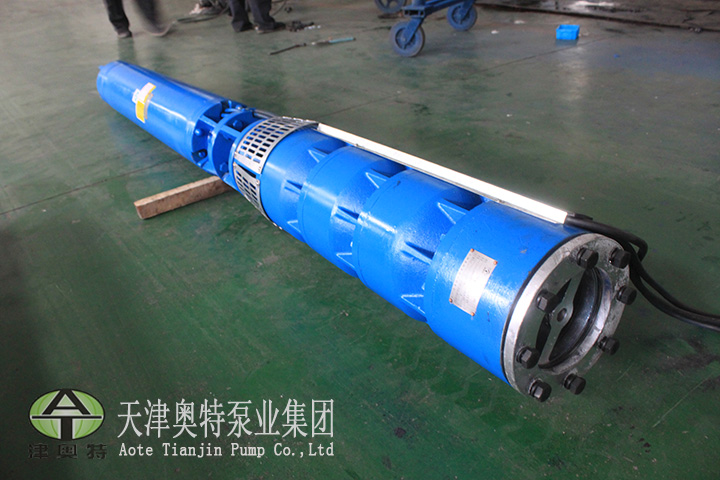

370噸流量低噪音QJ深井潛水泵，AT300QJ370-26/1深井潛水泵型號說明：AT是津奧特企業標志。300是安裝所需最小井口直徑。QJ是潛水井用的縮寫。370是深井潛水泵額定流量（m3/h）。26是額定揚程。/1是一級葉輪。聯系電話：156-2056-8663-【座機022-6095-6009】 聯系人：小梁。
300QJ深井潛水泵電機參數
潛水電機為清水潤滑，使用前必須給電機腔內注滿潔凈的清水，（注：一定要注滿否則將減少電機的使用壽命）如果忘記加水電機將迅速燒壞。
電機防護等級：IPX8
300QJ深井潛水泵電源
380V/50HZ 660V/50HZ 如果客戶需要特殊電壓或特殊頻率時需要提前告知我們。
300QJ深井潛水泵材料
葉輪：鑄鐵HT200 ,或錫青銅（各種牌號）如：ZCuSn3Zn8Pb6Ni1
泵殼：鑄鐵HT200,或 不銹鋼如：2Gr13 .304
泵軸：冷拉鋼鍍鉻 ，或 不銹鋼2Gr13（1050℃調質處理，加強扭矩）
電機密封：橡膠密封O形環；機器密封 .
電機膨脹調節囊橡膠材質。
300QJ深井潛水泵設備優點
1、 在工廠的精心組裝保證了現場迅速可靠的安裝
2、、采用多級葉輪，噪音極小
3、 內裝的止回閥，防治水錘的沖擊。
4、 單級揚程高，可降低整個機組的高度增加運轉的穩定性，泵軸直徑為φ42mm增加了泵軸的抗扭性能。軸瓦采用純天然橡膠材料制成更加耐磨，并配有進口材料制成的硬質軸瓦。
300QJ深井潛水泵供貨范圍
潛水泵機組（包括泵體與潛水電機兩部分組成），內置單向逆止閥，出水口配對法蘭一片，16×50（8.8級）螺栓8條,使用維護說明書1份，合格證1份裝箱單1份，外包裝。
1.安裝須知
(1)水泵進水口必須在動水位1米一下，但潛水深度不得超過靜水位一下70米，電機下端距井底最少1米一下。（2） 額定功率小余或等于15kw(電源允許時25kw)電動機采用滿壓啟動。
(3) 額定功率大于15kw，電動機采用降壓啟動。
(4) 使用環境必須符合規定條件。
2.安裝前的準備
(1) 首先檢查水井的直徑、靜水深度以及供電系統是否符合使用條件。
(2)檢查電泵轉動是否靈活，應無卡死點，分裝的電機和電泵應用聯軸器聯結，注意上緊頂絲。
(3) 打開排氣和注水螺塞，往電機內腔注滿清水，注意防止假滿、上好螺塞。不應有漏水現象。
(4)用500伏兆歐表測量電機絕緣，應不低于150歐兆。
(5)應裝備相應的吊裝工具，如三腳架，吊鏈等。
(6)裝好保護開關和啟動設備，瞬時啟動電機(不超過1秒)，看電機的轉向是否和轉向標牌相同，若相反，調換電源任意兩個接頭即可，然后上好護線板和慮水網，準備下井。在電機與水泵聯結轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。
3.安裝
(1)首先在泵的出水口安裝接泵管一節，并用夾板夾住，吊起落入井中，使夾板坐落在井臺上。
(2)再用一付夾板夾住另一節輸水管。然后吊起，降下與接水管法蘭加膠墊相接，擰螺絲時必須對角線同時進行。升起吊鏈拆下第一付夾板，使泵管下降夾板又落在井臺上。依次反復進行安裝、下井，直到全部裝完，放上井蓋，最后一付夾板不拆卸將其放在井蓋上。
(3)安裝彎管、閘閥、出水口等，并加相應的膠墊密封。
(4)電纜線要固定在輸水管法蘭上的凹槽內，每節用繩固定好，下井過程要小心，不得碰傷電纜。
(5)下泵過程中如有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
(6)安裝時嚴禁人員下井作業。
(7)保護開關和啟動設備應安裝在用戶的配電盤后，配電盤有電壓表、電流表、指示燈，并放置在井房內適當位置。
(8)采用“用鐵絲從電機底座到接泵管捆綁”的強行保護措施，以防止意外事故發生。
使用須知：
一、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
二、陸地試運轉不得超過一秒。
三、電泵不準倒臥或傾使用。
四、電動機必須完全潛入水中，但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
安裝、啟動與停車：
1、安裝前的檢查與準備：
(1)、檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量、以及靜水位、動水位、涌水量和水質條件等、若不符合使用條件必須采取相應措施，否則不能將泵下井。
(2)、檢查供電設備及供電線路能否保證電泵正常運行。
(3)、電源電壓和頻率是否符合使用條件。
(4)、按裝箱單位檢查零部件是否安全，并熟悉安裝使用說明書。
(5)、檢查電氣線路，控制和保護裝置是滯合理安全可靠。
(6)、裝備好各種安裝使用工具豎立三角架和吊鏈（或其它吊裝工具）要安全、可靠、使用方便。
2、安裝
(1)、機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往機內注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是滯漏水。發現漏水根據部件應調正膠墊上緊螺栓。
(2)、仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。
(3)、用500伏兆歐表測定繞阻的絕緣電阻不低于5兆歐。
(4)、安裝保護開關和起動設備，并檢查電機內水是否灌滿，然后上緊注水、放氣孔螺栓，從閥體頂端灌水直至從進水節處流出瞬時起動電機(不超過1秒)，看電泵轉動方向是否和轉向標相同，若相反，調換電源接頭即可，然后上好護線板、濾水網準備安裝下井。
(5)、在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。
(6)、再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，后一節夾板不卸將泵固定在井口上。
(7)、后放上井蓋，彎彎，閘閥出水管等。
(8)、每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。
(9)、電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。
(10)、下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
(11)、大口井等安裝泵時嚴禁人員下井。
(12)、保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當?shù)奈恢谩?br />
3、起動
(1)、用500伏兆歐表測量電機繞阻對地絕緣阻不低于5兆歐。
(2)、檢查三相電源線路，電壓是否符合規定各種儀表，保護設備及接線正確無誤后方可合閘起動。
(3)、起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。
4、停車
(1)、關閉開關停車，再起動須等5分鐘或更長的時間，以防電機溫升過高，停車后好切斷電源。
(2)、保護開關不得停用，或用鉛絲銅絲加大保險絲的作法是錯誤的。
運行、維修與保養：
1、電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。
2、應用閥門調節流量、揚程、不得超載運行。有下列情況之一應立即停止運行：
(1)、額定電壓時電流超過額定值；
(2)、額定揚程下，流量較正常情況下降低較大；
(3)、絕緣電阻低于0.5兆歐；
(4)、動水位降至泵吸入口時；
(5)、電器設備及電路不合規定時；
(6)、電泵有突然聲呼或較大的震動時；
(7)、保護開關頻繁跳閘時。
3、要經常不斷的觀察儀表，檢查電器設備每半個月測一次電機絕緣電阻，電阻值不低于0.5兆歐。
4、每排灌期（2500小時）進行一次檢修保護，更換損壞的易損件。
5、電泵的起吊與裝卸：
(1)、拆開電纜，斷離電源；
(2)、用安裝工具逐步拆卸出水管、閘閥、彎管，并用夾板將泵吊起取出井蓋，并用另一付夾板夾緊下一節輸水管，這樣依次，逐節拆卸將泵吊出井外。(在吊拆過程發現有卡住不能強行起吊，應上下左右活動克服卡點安全吊卸)；
(3)、拆下護線板，濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜。
(4)、取出聯軸器上鎖圈，擰下固定螺釘，拆下連接螺栓，使電機、水泵分離；
(5)、放出電機同內充水；
(6)、水泵的拆卸：
用拆裝拆手，左旋卸下進水節，用拆裝筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套、卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼，止回閥等。
(7)、電機拆卸：
依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器，取出轉子，拆下上導軸承座、定子等。
6、電泵的裝配：
裝配前檢查清洗各零部件的鐵銹、污泥，各配合面要涂黃油防銹，水泵大螺紋聯接處要涂鉛油。
(1)、電機的裝配次序；
定子組裝，下忖軸承座組裝，轉子組裝。推力盤，左扣螺母，止推軸承組接，底座組裝，上導軸承座組裝，骨架油封，連接座。調整調整螺柱，使電機軸伸符合規定的要求。然后上好調好膜、調壓彈簧及蓋。
(2)、水泵的裝配：
將軸和進水節固定在安裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪，。。。。。。這樣依次裝完上流殼、止回閥等。八級以下的電機水泵部分裝配時，首先在進水節和上導軸承座接觸平面間均勻分布，加相同3~3.5毫米墊片3~4處，然后均勻上好拉筋螺母，裝上聯軸器、泵軸、上好固定螺柱以及鎖圈，用拆裝筒將葉輪、錐形套固定在泵軸上，再裝上導流殼，葉輪。。。。。。這樣依次裝完上導流殼等。泵裝好后松開拉筋螺母，取墊片，再把拉筋螺母均勻上緊，然后從聯軸器處轉動電泵、轉動必須均勻。
(3)、機組總裝，如前所述。
故障原因及排除方法：
故障原因 排除方法
不上水或者出水不足
1.動水位低于泵吸入口。 1.增加輸水管。
2.輸水管漏水嚴重或水管脫開。 2.更換輸水管。
3.轉子和軸松動。 3.更換轉子。
4.部分葉輪松動。 4.重新裝配葉輪。
5.電機反轉。 5.調換電源接頭。
6.管路堵塞。 6.清除堵塞。
水泵流量降低
1.密封環嚴重磨損。 1.更換密封環。
2.濾水網、導流殼、葉輪流道被堵。 2.清除堵物。
3.電壓、頻率較低。? 3.停機待電壓、頻率達到規定值后再啟動。
4.動水位下降超過水泵額定揚程。 4.更換高揚程泵。
機組劇烈震動或電路過大表指針劇烈擺動
1.泵軸或電機軸彎曲。 1．修理或更換泵軸或電機軸。
2.泵軸、電機軸和軸承磨損嚴重。 2．更換軸承。
3.止推軸承磨損或損壞。 3．更換止推軸承。
4.推力盤緊固螺母損壞。 4．修好軸頭，更換螺母。
5.推力盤破裂。 5．更換推力盤。
6.電機轉子掃膛。 6．找出原因進行修理。
7.葉輪、轉子不平衡或轉子斷條。 7．重作動平衡或更換轉子。
8.聯接螺栓松動。 8．上緊螺栓。
9.水泵低揚程大流量電機超載. 9．加閘閥控制流量在工況點運行。
10.井水涌水量不夠，間歇出水。 10．加閘閥控制出水量。
電機不能啟動嗡嗡做響
1．?dāng)嘞唷?nbsp; 1．檢修線路或啟動設備
2．電壓過低。 2．調整電壓。
3．軸承抱軸。 3．修理軸及軸承
4．葉輪密封環之間銹死等。 4．撬動水泵旋轉或拆下泵重裝。
5．泵內有異物卡死葉輪不能轉動。 5．取出異物。
絕緣電阻過低阻撓燒毀
1.接頭進水。 1.修接頭。
2.繞組破壞。 2.包扎或更換繞組。
3.電纜破裂 3.包扎電纜。
4.電機內缺水。 4.電機內保證灌滿清水。
5.缺相運轉。 5.檢查線路與設備。
6.長時問超載運轉。 6.降低負荷使電機電流不超過銘牌規定值
7.電機埋入泥沙中。 7.按安裝要求安裝電機。
