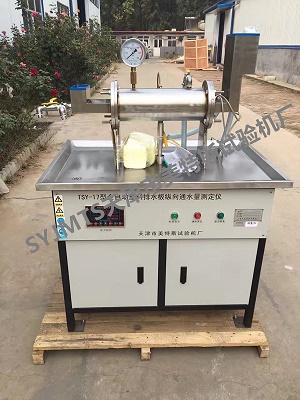

TSY-17型排水板通水儀（臥式）

排水板通水儀（臥式）應國家建材局質量檢測中心要求，由我廠研制生產，經質檢中心運行試驗證明，設計合理、各項指標均達到設計要求；是用于測試塑料排水板縱向通水量的專門測試儀器。

排水板通水儀（臥式）結構組成：

1、工作容器   2、溢流平衡水箱    3、壓力泵水箱在左側門內           4、壓力控制智能表   5、加壓銅管         6、壓力傳感器

7、加壓泵          9、排水管         10、進水平衡箱

11、送水管       12、時間控制智能表     13、進水口

14、送水溢流水箱      15、水位顯示器

16、排水口        17、送水泵

工作容器由φ130、厚2mm的不銹鋼圓筒與φ200,厚l0mm的法蘭盤焊接而成，有效長度為40cm。法蘭盤的中間開橢圓孔，孔口尺寸為120mm×15mm，與孔口底邊齊平設置帶孔眼的不銹鋼承托盤。工作容器上布置加壓表、排水口(帶閥門).加壓口（帶控制閥）、送水口（帶閥門）、溢流口（帶閥門）。

進水平衡水箱高30cm,通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。在水箱高l0cm處設置進水口。水箱內設置一道高25cm（以水箱的底面為基點）的溢流坎，進水平衡水箱的外側設置溢水口1。

溢流平衡水箱高為7cm，通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。水箱內設置一道高5cm（以水箱的底面為基點）的溢流坎，溢流平衡水箱的外側設置溢水口2。

排水板通水儀（臥式）技術參數

1.試件尺寸：100mm×450mm

2.電源電壓：220V

3.重量:220Kg

4.外形尺寸：1040×660×1300

排水板通水儀（臥式）試驗操作

1、壓力設定：開機后按壓力設定鍵 ： 再按調整鍵“加”和“減”再調整壓力數值，調好后，按確認鍵存入。再調整完下限數值后，按確認鍵退出。再按時間設定，調整加減鍵調整好時間，調整零點，開始測試。

2、安裝試樣

將試件裁成約48cm長的試樣，兩頭的濾膜各除去lcm，將試件的4只角剪成45°倒角，并小心地裝入管狀乳膠膜內。

把排水板連同乳膠膜通過工作容器的孔口送入容器，沿承托板從另一孔口送出，使法蘭盤兩端的外露長度為4cm左右。

用橡膠墊分別套住排水板的出露部分，使橡膠墊緊貼法蘭盤外側，并將乳膠膜翻轉包在橡膠墊上。另兩塊橡膠墊分別套住排水板的剩余出露部分，使乳膠膜的翻轉部分被夾在橡膠墊之間。排水板的濾膜應超出橡膠墊。

通過4顆螺桿分別將進水平衡水箱和溢流平衡水箱固定在工作容器上，均勻擰緊螺絲

3、通水

打開送水泵、進水口閥門3通過進水口給進水平衡水箱注水，使溢流平衡水箱的溢流口2中有水流出，持續一段時間，以使排水板中的空氣排除和濾膜充分濕潤。之后關閉進水口閥門3。

4、加壓

打開工作容器的排水口和送水口閥門，打開送水泵開關，通過送水口進水，至排水口有水流出時關閉進水口排水口，打開加壓泵開關，通過加壓泵加壓至要求壓力自動停止

     由于排水板的變形，壓力會有所下降，此時應隨時補壓，直至壓力穩定。該過程所需時間與排水板的芯帶強度和濾膜強度有關，大致需要0.5～2小時。

5、測試通水量

打開進水口，使溢水口1和溢水口2有水排除，此時排水板兩頭的水位差正好為20cm，水利梯度為0.5，檢查壓力是否為350kpa。一切都符合要求后，可用量筒在溢水口2處測量通水量，并測水溫。6小時候重復測通水量，當二者的相對誤差小于2%時，以后者的通水量作為該排水板的通水量測試值。

每組排水板的測試數量為2條，以2條排水板的平均值作為該組排水板通水量的值。
