| 管道空氣流量表 |
 |
價格：2300 元(人民幣) | 產地：江蘇金湖 |
| 最少起訂量：1臺 | 發貨地：江蘇金湖 | |
| 上架時間：2017-12-20 17:15:38 | 瀏覽量：232 | |
江蘇天罡儀表有限公司
 |
||
| 經營模式：生產加工 | 公司類型：其他有限責任公司 | |
| 所屬行業：流量?jī)x表 | 主要客戶：化工、電力、鋼廠、污水廠、印染廠、制造廠 | |
 在線咨詢  |
||
| 聯系人:邵剛 (先生) | 手機:13915196886 |
電話: |
傳真: |
| 郵箱:3350169892@qq.com | 地址:江蘇省金湖縣工業園區衡陽南路 |
|

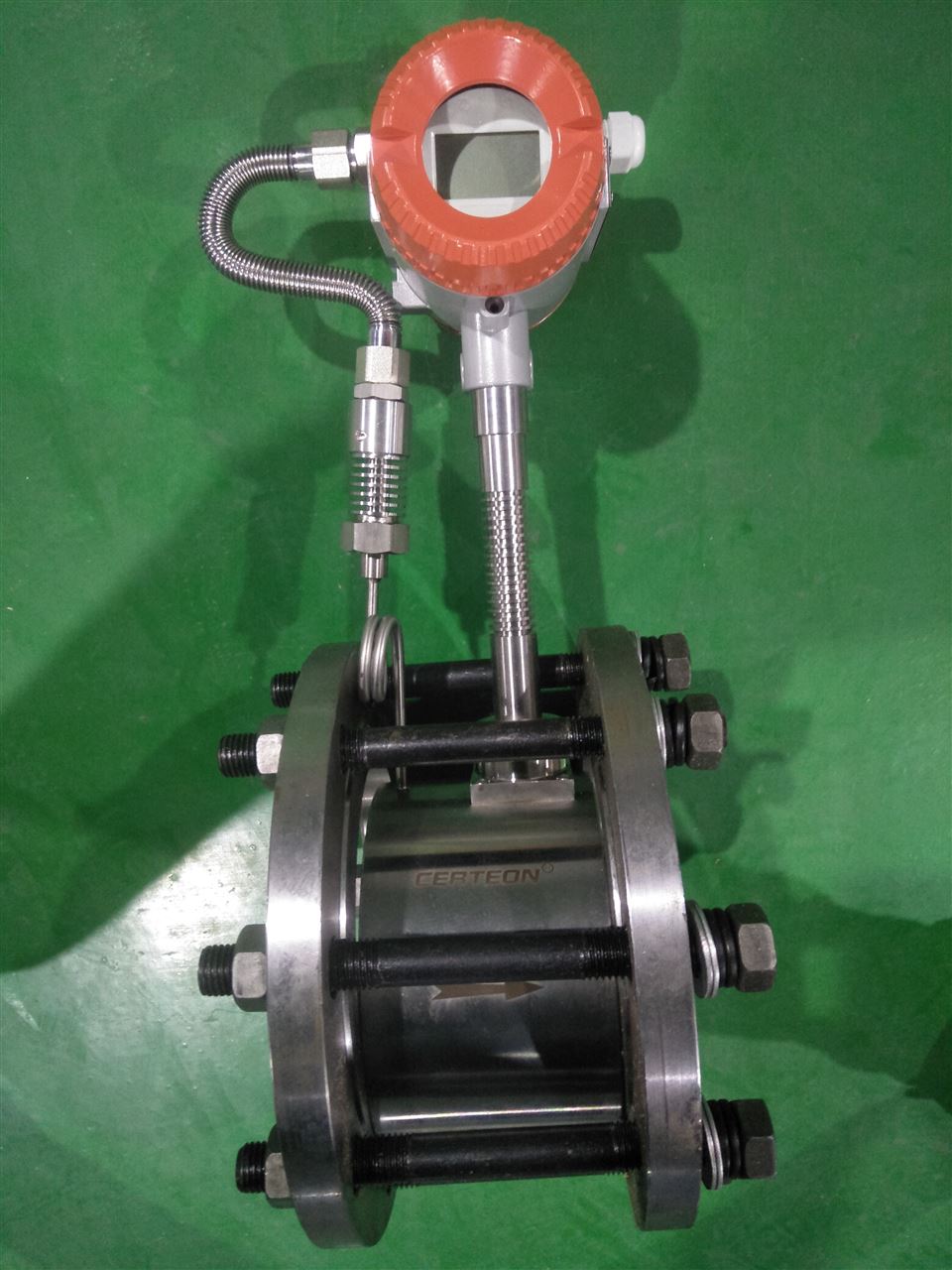

管道空氣流量表—江蘇天罡儀表有限公司 銷售部電話：13915196886 (微信同號）【邵經理】 座機：0517-86808899歡迎來電咨詢！廠家在線QQ：3350169892 用戶在定購流量?jī)x表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。 需要我公司的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由我公司技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長。 管道空氣計流量表概述 管道空氣流量表采用卡門原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點，可測量工況體積流量或標準體積流量（一體化智能溫度、壓力補償），根據用戶需要，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，可附帶脈沖或4～20mADC電流輸出功能。無可動機械零件，因此可靠性高,維護量小。采用壓電應力式傳感器，儀表參數能長期穩定。
管道空氣流量表產品優勢 1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。 2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。 3、全新的數字濾波和修正功能使流量測量更加精準可靠。 4、電池供電型無需外接電源既可連續工作兩年以上。 5、全新點陣漢字液晶顯示，使用操作更方便。
空氣管道流量計的配線設計 一. 輸出頻率信號的三線制燃?xì)饬髁坑?jì)配線設計 輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖
二.輸出標準4~20mA電流信號的兩線制燃?xì)饬髁坑?jì)配線設計 輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖
三．帶RS-485通訊接口功能的燃?xì)饬髁坑?jì)配線設計 帶RS-485通訊功能的燃?xì)饬髁坑?jì)采用DC24V電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖
空氣管道流量計安裝設計 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)䲟p壞儀表。 安裝環境要求： 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊。若必須安裝，須有隔熱通風措施。 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。 渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。 儀表安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
渦街流量?jī)x表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三) DN為儀表公稱口徑 單位:mm
注:調節閥盡可能不安裝在渦街流量?jī)x表的上游,而應安裝在渦街流量?jī)x表的下游10D處。 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系 0.98Db≤Dp≤1.05Db 上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表公稱口徑，單位：mm 儀表在在管道上可以水平、垂直或傾斜安裝。 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處 如圖（四）b所示
測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
