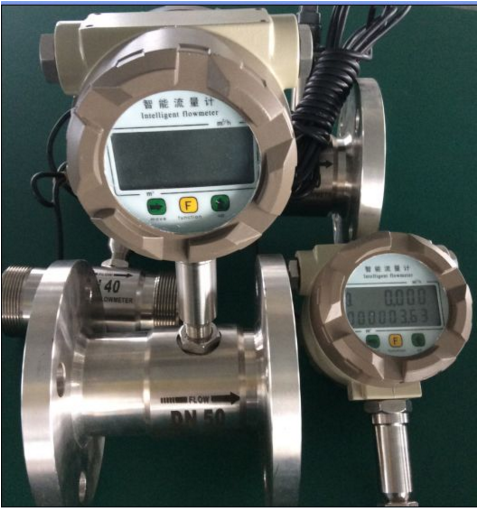

一、熱水管道計量表概述
TG-LWGY系列液體渦輪流量計是吸取了國內外流量?jī)x表技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表
二、熱水管道計量表產品特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得
到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·范圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、熱水管道流量計技術參數
|
執行標準
|
渦輪流量傳感器（JB/T9246-1999）
|
|
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
|
|
精度等級
|
±1%R、±0.5%R、±0.2%R（需特制）
|
|
量程比
|
1:10；1:15；1:20
|
|
傳感器材質
|
304不銹鋼、316（L）不銹鋼等
|
|
使用條件
|
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
|
|
信號輸出功能
|
脈沖信號、4～20mA信號
|
|
通訊輸出功能
|
RS485通訊、HART協議等
|
|
工作電源
|
· 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
· 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
|
|
信號線接口
|
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
|
|
防爆等級
|
ExiaIICT4或ExdIIBT6
|
|
防護等級
|
IP65或更高（可訂制）
|
四、熱水管道流量計測量范圍及工作壓力
|
儀表口徑
（mm）
|
正常流量范圍
（m3/h）
|
擴展流量范圍
（m3/h）
|
默認安裝方式及耐壓等級
|
可選安裝方式及默認耐壓等級
|
特制耐壓等級
（MPa）
|
|
DN4
|
0.04～0.25
|
0.04～0.4
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN6
|
0.1～0.6
|
0.06～0.6
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN10
|
0.2～1.2
|
0.15～1.5
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
12、16、25
|
|
DN15
|
0.6～6
|
0.4～8
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN20
|
0.8～8
|
0.45～9
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN25
|
1～10
|
0.5～10
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN32
|
1.5～15
|
0.8～15
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN40
|
2～20
|
1～20
|
螺紋安裝、6.3Mpa
|
法蘭安裝、2.5MPa
|
4.0、6.3、12、16、25
|
|
DN50
|
4～40
|
2～40
|
法蘭安裝、2.5Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN65
|
7～70
|
4～70
|
法蘭安裝、1.6Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN80
|
10～100
|
5～100
|
法蘭安裝、1.6Mpa
|
螺紋連接、6.3MPa
|
4.0、6.3、12、16、25
|
|
DN100
|
20～200
|
10～200
|
法蘭安裝、1.6Mpa
|
|
4.0、6.3、12、16、25
|
|
DN125
|
25～250
|
13～250
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、16
|
|
DN150
|
30～300
|
15～300
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、16
|
|
DN200
|
80～800
|
40～800
|
法蘭安裝、1.6Mpa
|
|
2.5、4.0、6.3、12、16
|
五、安裝尺寸
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖1、圖2、圖3，安裝尺寸見下表：
|
公稱通徑
|
L(mm)
|
G
|
K（mm）
|
D（mm）
|
n（孔數）
|
|
4
|
225
|
G1/2
|
|
|
|
|
6
|
225
|
G1/2
|
|
10
|
345
|
G1/2
|
|
15
|
75
|
G1
|
Φ65
|
Φ14
|
4
|
|
20
|
80
|
G1
|
Φ75
|
Φ14
|
4
|
|
25
|
100
|
G5/4
|
Φ85
|
Φ14
|
4
|
|
32
|
140
|
G2
|
Φ100
|
Φ14
|
4
|
|
40
|
140
|
G2
|
Φ110
|
Φ18
|
4
|
|
50
|
150
|
G5/2
|
Φ125
|
Φ18
|
4
|
|
65
|
170
|
|
Φ145
|
Φ18
|
4
|
|
80
|
200
|
Φ160
|
Φ18
|
8
|
|
100
|
220
|
Φ180
|
Φ18
|
8
|
|
125
|
250
|
Φ210
|
Φ18
|
8
|
|
150
|
300
|
Φ240
|
Φ22
|
8
|
|
200
|
360
|
Φ295
|
Φ22
|
12
|
六、產品分類
|
產品圖片
|
|
|
|
|
儀表型號
|
LWGYS-N
|
LWGYS-A
|
LWGYS-B
|
LWGYS-C
|
|
信號輸出
|
脈沖
|
4-20mA
|
無
|
4-20mA/脈沖
|
|
供電電源
|
+24VDC±15%
|
+24VDC±15%
|
24VDC±15%
|
24VDC±15%
|
鋰電池
|
24VDC±15%
|
|
精度等級
|
1.0～0.5級
|
1.0～0.5級
|
1.0～0.5級
|
|
測量范圍
|
標準量程
|
標準量程
|
標準量程或擴展量程
|
|
顯示器
|
無
|
無
|
有
|
|
通訊接口
|
無
|
無
|
無
|
可選RS485
|
|
通訊協議
|
無
|
無
|
無
|
Moubus HART
|
|
儀表材質
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
防爆等級
|
無
|
ExdIIBT6或ExiaIICT4
|
ExdIIBT6或ExiaIICT4
|
|
防護等級
|
IP60
|
IP65
|
IP65
|
|
整機功耗
|
< 1W
|
< 1W
|
< 1W
|
|
儀表通經
|
DN4～DN250
|
DN4～DN250
|
DN4～DN250
|
|
介質溫度
|
-20℃～120℃
|
-20℃～120℃
|
-20℃～120℃
|
|
環境溫度
|
-30℃～60℃
|
-30℃～60℃
|
-30℃～60℃
|
|
|
|
|
|
|
|
七、產品選型
|
型 號
|
說 明
|
|
YF
LWGY-
|
□
|
/□
|
/□
|
/□
|
/□
|
/□
|
/□
|
|
公稱
通徑
|
4
|
|
|
|
|
|
|
4mm
|
|
6
|
6mm
|
|
10
|
10mm
|
|
15
|
15mm
|
|
20
|
20mm
|
|
25
|
25mm
|
|
32
|
32mm
|
|
40
|
40mm
|
|
50
|
50mm
|
|
65
|
65mm
|
|
80
|
80mm
|
|
100
|
100mm
|
|
125
|
125mm
|
|
150
|
150mm
|
|
200
|
200mm
|
|
類 型
|
N
|
傳感器型：+12V或24V供電，輸出三線制脈沖信號
|
|
A
|
變送器型：+24V供電，輸出二線制4～20mA
|
|
B
|
智能型：鋰電池供電，現場顯示無信號輸出
|
|
C
|
智能型：+24V供電，現場顯示并輸出二線制4～20mA
|
|
C1
|
智能型：+24V供電，現場顯示并帶有RS486通訊協議
|
|
C2
|
智能型：+24V供電，現場顯示并帶有HART通訊協議
|
|
精度等級
|
05
|
0.5級
|
|
10
|
1.0級
|
|
02
|
|
0.2級（協商訂貨，生產周期較長）
|
|
渦 輪
類 型
|
W
|
擴展測量范圍
|
|
S
|
標準測量范圍
|
|
材 質
|
S
|
304不銹鋼
|
|
L
|
316（L）不銹鋼
|
|
防 爆
|
N
|
非防爆型
|
|
E
|
防爆型，ExdⅡBT6
|
|
壓力等級
|
N
|
常規 （參照表2）
|
|
H(x)
|
高壓 （參照表2）
|
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)凇肮Q通徑”后加“（FL）”
