認證:
|
認證
|
品牌:
|
錦山
|
類型:
|
逆流式冷卻塔
|
噪聲級別:
|
普通型冷卻塔
|
熱水和空氣流動方向:
|
逆流式冷卻塔
|
通風方式:
|
機械通風冷卻塔
|
材質:
|
合成樹脂
|
塔高:
|
2.46
|
占的面積:
|
7.5
|
重量:
|
860
|
應用領域:
|
冷水機 注塑機 中央空調 中頻爐 電爐
|
型號:
|
DNT
|
規格:
|
100
|
包裝:
|
錦山
|
寬:
|
1.825
|
高:
|
2.46
|
長:
|
3.65
|
產量:
|
1000
|

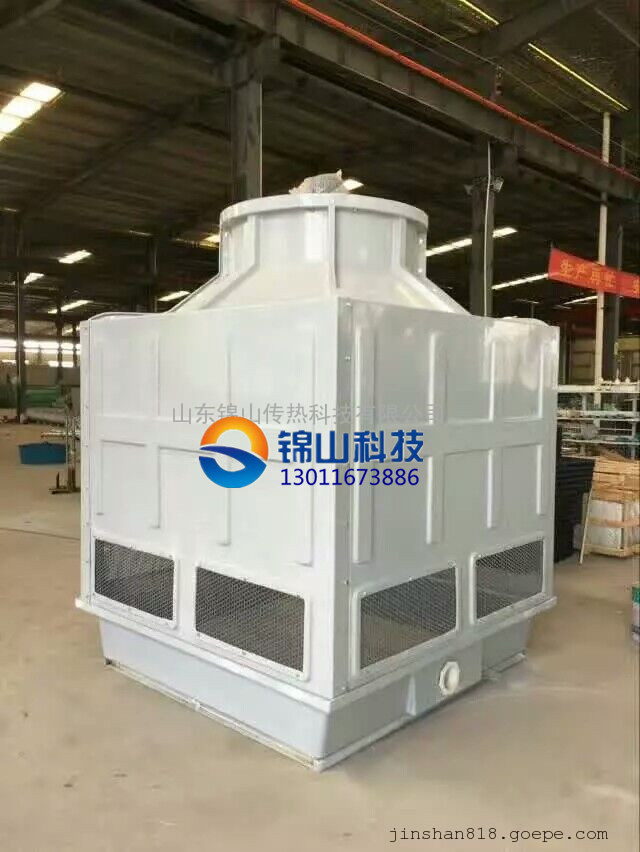

“山東冷卻塔DNT-50T 錦山方形組合式新型模塊冷卻塔”詳細介紹
新型模塊式組合冷卻塔免安裝(指導安裝)
詳細說明
本公司供應錦山DNT錦山 DNT 是普通型冷卻塔逆流式冷卻塔質量保證,歡迎咨詢洽談。
一、模塊式組合冷卻塔結構構成:
1、冷卻塔鋼結構:采用先進的良流線技術加工而成,全部機械化、自動化加工,整體結構強度高,結構受力合理。塔體結構具有多向受力性能的效果,能有效的承受集中荷載,非對稱荷載,降低了冷卻塔的振動。提高了冷卻塔抗風荷、抗震能力,具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件,其防腐問題是整塔質量保證的一個重要環節,本廠為保證質量,所有出廠鋼質構件均采用鍍鋅進行防腐處理。
2、風筒、平臺:采用玻璃鋼材質,阻燃氧指數≥40,采用全自動噴射技術制作,厚度均勻,含膠量大,表面平整光滑,整體剛性強,表面具有耐老化、耐腐蝕、不退色、不龜裂、抗紫外線等優良性能;風筒內壁與風機葉尖之間距離控制在30±5mm.
3、護板、擋水板:采用機械高溫拉擠型材,為高強度玻璃鋼復合材料,強度僅次于鋼板。
4、防水電機:是采用防水、防潮、耐腐蝕的專用Y系列戶外型冷卻塔電機,密封性好,廣泛適用于各種條件下的冷卻塔環境。絕緣等級為F級,防護等級達到IP55,電機工作電壓為380V,額定頻率為50Hz.
5、減速機:是一種運用行星輪系傳動原理,采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長,使用維修方便。
6、冷卻風機:為清華大學工程力學系設計的機翼型軸流風機,葉片為鋁合金材質,葉片采用可調式輪轂,可根據需求條件角度。氣動力合理、效率高、風量大、噪聲低、耐腐蝕。厚度3mm以上,設計使用壽命15年。
7、配水系統及噴頭:采用管式配水系統,配水系統具有的防堵塞性能。塔內不同位置噴頭的布水流量偏差<5%,整個配水系統在額定流量的70%~130%內配水均勻。噴頭材質為ABS工程塑料,一次注塑成型,采用廣角設計,霧化均勻,無死角。保證水溫達到100℃。
8、散熱填料:填料是冷卻塔最重要的部分,它的效率高低,取決于冷卻水與空氣在填料中充分接觸的程度。采用多波紋填料,材質為改性PVC全新材料,耐溫達到65℃。對水的再分配能力大、阻力小,熱力性能好。使空氣能迅速帶走水中的熱量,獨特的填料流道,使水流在填料表面能形成大面積的流動水膜,延長了水在填料里的冷卻時間,提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。
性能符合能源部NDGJ88-89"冷卻塔塑料淋水填料技術規定"。
9、收水器:高效回收型除水器采用耐腐蝕PVC材料,其結構通過改變氣流流向,能有效地去除從填料中出來的濕空氣水份,使水的飄逸率降低至0.001%以下。當清洗填料時,可方便的將除水器卸除。
10、爬梯、護欄:冷卻塔安裝有爬梯、護欄,便于日常檢查、維護。
1、占地面積少、安裝維護簡單、易址方便。
2、使用靈活,可根據生產用量調節冷卻塔風機使用量,避免過多損耗。
3、當冷卻塔出現故障時,不至于冷卻塔無法工作,其他機組可照常工作。
4、維修方便,不需關停全部冷卻塔風機即可實現常規維護。
5、多風機設計無死角,換熱效率高、冷卻效果比常規塔高30%。
6、投資費用相對較低,后期設備使用維護相對簡單,費用相對減少。

|
