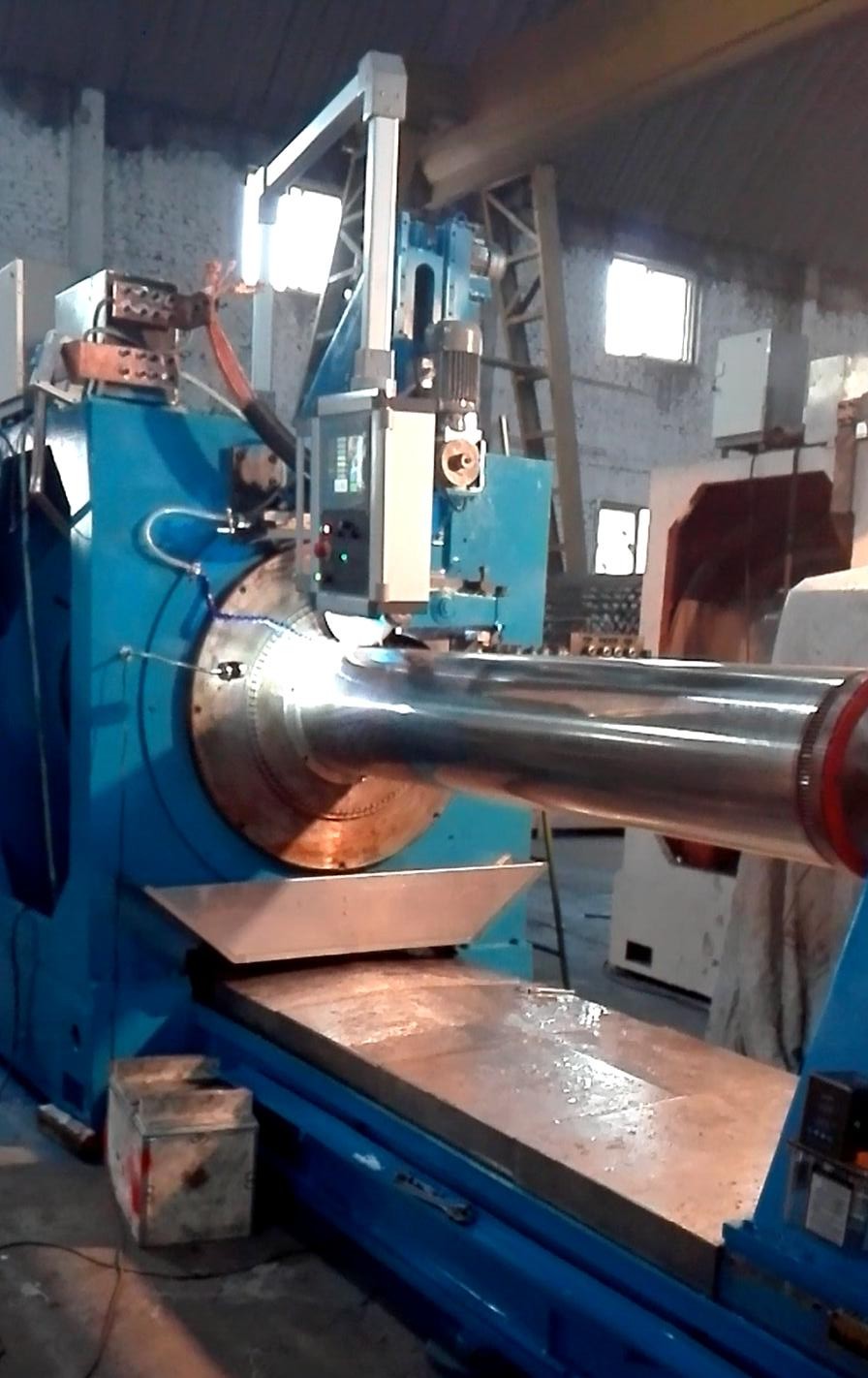

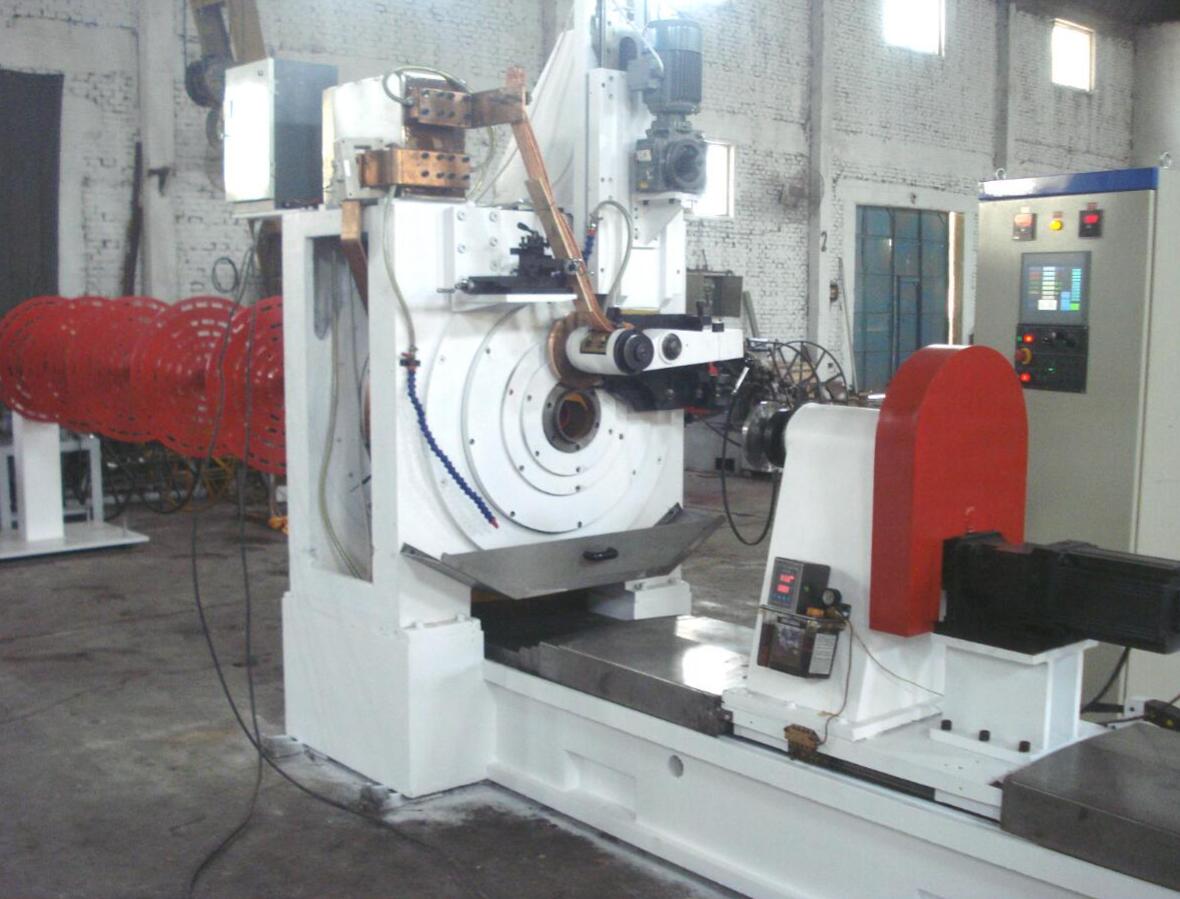

石家莊仁春網業設備有限公司專業生產繞絲篩管焊接設備數控篩網焊接機。本實用新型公開了一種數控篩網焊接機。屬于焊接成型的技術領域。其用于解決過濾網產品加工中費用高、調整不方便和產品規格少的問題。數控篩網焊接機是由在底座上裝有主軸箱、焊接架和兩個直線導軌中間通過絲杠傳動裝置裝有滾珠絲杠，拖動箱安裝在兩個直線導軌上，并通過螺母與滾珠絲杠連接，滾筒裝在主軸箱的主軸上，沿不同直徑均布有等距圓孔的導向絲盤固定在滾筒的一端，帶壓板的絲盤裝在絲盤座上，并與拖動箱的軸連接，主傳動的伺服電機裝在主軸箱上，并與主軸連接，在導向絲盤上方的焊接架上通過焊級調整裝置裝有焊級滾輪，主傳動中和絲桿傳動中的伺服電機通過電纜與數控箱連接組成。采用這種數控篩網焊接機可廣泛地應用于生產筒狀絲網和平網。

1、一種數控篩網焊接機，其特征在于底座(7)上裝有主軸箱(2)、 滾筒支撐滾(4)、焊接架(35)和兩個直線導軌(9)，兩個直線導軌(9) 中間通過絲杠傳動裝置(8)裝有滾珠絲杠(10)，拖動箱(5)安裝在兩 個直線導軌(9)上，并通過裝在其上的螺母(11)與滾珠絲杠(10)連 接，滾筒(3)裝在主軸箱(2)的主軸(18)上，主軸(18)的另一端裝 有附筒(19)，導向絲盤(15)固定在滾筒(3)的一端，導向絲盤(15) 上沿不同直徑均布有等距圓孔，孔中裝有導向套(34)，帶兩個以上弧形 壓板(36)并沿不同直徑均布有等距圓孔的絲盤(14)裝在絲盤座(13) 上，絲盤座(13)與拖動箱(5)的軸(12)一端連接，主傳動(1)的 伺服電機和減速器裝在主軸箱(2)上，并通過同步帶輪和同步帶與主軸 (18)連接，在導向絲盤(15)上方的焊接架(35)上通過焊級調整裝置 (16)裝有焊級滾輪(23)，焊級調整裝置(16)是將焊級滾輪(23)裝 在調整桿(22)上，調整桿(22)通過釘頭和螺母(21)裝在螺母板(25) 和支架(26)上，連接在支架(26)上的螺桿(24)頂端帶方，并通過固 定在螺母板(25)上的螺母與螺母板(25)連接，支架(26)通過其上的 螺母和頂端帶方的轉動螺桿(27)與焊級調整座(28)連接，主傳動(1) 中和絲桿傳動裝置(8)中的伺服電機通過電纜與數控箱(20)連接。
