SINO信和

1、各類測量機構、儀器的位移測量：彈簧試驗機、三坐標機、投影儀

二、光柵尺-信和光柵尺|諾信光柵尺|sino光柵尺|KA-300光柵尺|KA-600光柵尺主要安裝的設備儀器：

1、各類測量機構、儀器的位移測量：彈簧試驗機、三坐標機、投影儀

2、各類機床的數顯系統：車床、銑床、磨床、鏜床、電火花、鉆床等

3、各類數控機床的配套使用：數控銑、加工中心、數控磨等

4、配接PLC,用于各類自動化機構的位移測量.

三、光柵尺-信和光柵尺|諾信光柵尺|sino光柵尺|KA-300光柵尺|KA-600光柵尺技術參數：

測量范圍：70mm～3000mm

外型尺寸：M(小尺：20—40mm)、A（中尺:70—1020mm）、B（大尺:1100—3000mm）

分辨率分為：1um（0.001mm）、5um（0.005mm）

單向重復精度：2um(0.002mm)

反向重復精度3um(0.003mm)

柵距：0.02mm   柵線：50線對/mm

反應速度：120m/min(0.005mm)    20m/min(0.001mm)

工作溫度：0-45℃

存儲溫度：-20℃-70℃

輸出 訊號：TTL 、EIA-422-A

供應 電壓：5V ±5%  、24V

電纜線長：3m-10m(可加長)

光學測量系統：透射式紅外線光測量系統，紅外線波長880nm。

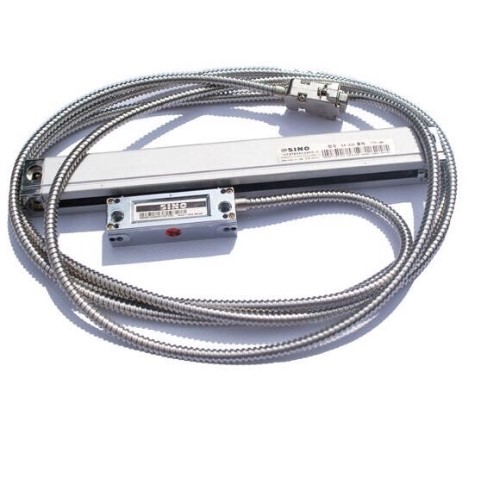

一：KA-300信和sino光柵尺結構：

光柵尺是由標尺光柵和光柵讀數頭兩部分組成。標尺光柵一般固定在機床固定部件上，光柵讀數頭裝在機床活動部件上，指示光柵裝在光柵讀數頭中。右圖所示的就是光柵尺的結構。光柵檢測裝置的關鍵部分是光柵讀數頭，它由光源、會聚透鏡、指示光柵、光電元件及調整機構等組成。光柵讀數頭結構形式很多，根據讀數頭結構特點和使用場合分為直接接收式讀數頭(或稱硅光電池讀數頭、鏡像式讀數頭、分光鏡式讀數頭、金屬光柵反射式讀數頭）。

二、KA-300信和sino光柵尺用途：

1、各類測量機構、儀器的位移測量：彈簧試驗機、三坐標機、投影儀

2、各類機床的數顯系統：車床、銑床、磨床、鏜床、電火花、鉆床等

3、各類數控機床的配套使用：數控銑、加工中心、數控磨等

4、配接PLC,用于各類自動化機構的位移測量.

三、KA-300信和sino光柵尺特點：

1.采用自主設計的光學鏡頭組成的單一大面積光源，比一般的LED光源有更好的平行性和光強的均勻性，從而確保高分辨力狀態的穩定性；

2.單一大面積光源克服了傳統采用四對管LED光源老化不同步的問題，一年后信號的可靠度大幅提升，減少后期的維修成本；

3.接收模塊采用精心挑選6只大面積光電二極管封裝成一體，保證了電參數的一致性，確保高質量信號輸出，提高了抗污染能力及定位精度和響應速度；

4.采用一體注塑成型帶金屬軟外殼保護的雙層屏蔽線，防水，穩固可靠，特別適合遠距離傳輸，信號抗干擾能力強，

5.采用自主研發的弦波信號細分芯片，純硬件處理，轉換速度快，增量A/B正交信號輸出高達2.5MHZ

6.每根光柵尺都經過嚴格的檢驗、測試，并可提供精度檢測報告，確保產品質量及質量可追溯性；7.滑動采用高質量進口五只軸承，能保證長時間工作重復定位性；8.尺身采用鋁合金型材經陽極處理，尺頭采用合金壓鑄鍍硬鉻，耐腐蝕，能長時間工作在環境惡劣條件下

四、KA-300信和sino光柵尺工作原理：光柵尺通過摩爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵尺主要由：讀數頭、主尺和接口組成。光柵線位移傳感器主要應用 于直線移動導軌機構，可實現移動量的精確顯示和自動控制，廣泛應用于機床加工和儀器的精密測量、金屬切削機床加工量的數字顯示和CNC加工中心位置環的控 制。目前該產品已形成多種系列，品種齊全，制作精巧，技術精良，可供不同規格的各類機床、儀器數字化改造選用，量程從30毫米至3米，幾乎覆蓋全部金屬切 削機床的行程。還可根據用戶的特殊需要進行特殊制作。

五、KA-300信和sino光柵尺技術參數：

 KA-300是用量最多的光柵尺（TTL電平），KA系列光柵電子、精密光學尺一族（KA Series Sealed Linear Encoders）KA系列光柵尺，經過嚴格的質量檢驗，并采用先進的動態激光測量?jī)x對每一把尺進行準確度的檢測，并附有檢驗證書。KA系列光柵尺，經過嚴格的質量檢驗，并采用先進的動態激光測量?jī)x對每一把尺進行準確度的檢測，并附有檢驗證書。

規格\型號

產品概況


KA系列光柵電子、精密光學尺一族（KA Series Sealed Linear Encoders）
KA系列光柵尺，經過嚴格的質量檢驗，
并采用最先進的動態激光測量?jī)x對每一把尺進行準確度的檢測，并附有檢驗證書。

規格\型號 KA-900
有效量程 50
截面尺寸 21x40
準確度 ±3/±5/±10μm(20°C/68°F)
最大進給速度 60m/min
零位參考點 無零位參考號
密封保護 IP55
分辨率 0.5/1/5
輸出信號 TTL
