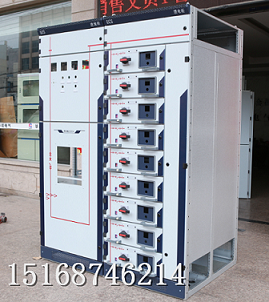

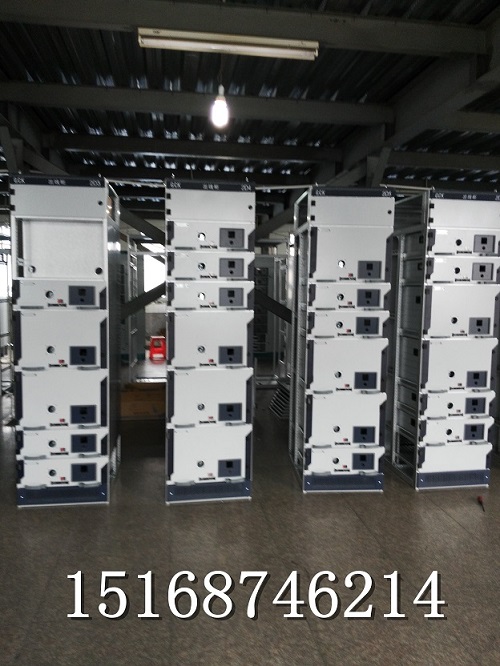

廣州GCK抽屜柜新款廠家供應

GCS型低壓抽出式開關柜（以下稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能指標，能夠適應電力市場發展需要并可與現有引進產品競爭的抽出式低壓開關柜。該裝置符合國際標準IEC439-1《低壓成套開關設備和控制設備》，符合國家標準GB7251-87《低壓成套開關設備》，及ZBK36001-89《低壓抽出式成套開關設備》

裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統，在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）HZ，額定工作電壓為380V（400）、（690），額定電流為4000A及以下的發、供電系統中的配電，電動機集中控制，無功功率補償使用的低壓成套配電裝置。

工作的環境條件

1.1用于戶內安裝；

1.2周圍空氣溫度不高于+40℃，不低于-5℃，并且在24小時內其平均溫度不高于+35℃。

1.3空氣清潔無性氣體，腐蝕性氣體及導電塵埃。

1.4相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。

1.5海拔高度不超過2000m。

1.6運輸和存儲過程中的溫度可在-25℃～+55℃范圍之間，在短時間內（不超過24h），溫度可達到+70℃。

結構特點

2.1.1框架采用8MF冷軋型材，其型材的二側面分別有模數為20mm和100mm的Φ9安裝孔，使得框架組裝靈活方便。

2.1.2框架的側框裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。

2.1.3裝置的各功能室相互隔離，其隔室分為功能單元室，母線室和電纜室。各室的作用相對獨立。

2.1.4水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

2.1.5電纜隔室的設計使電纜上、下進出均十分方便。

2.1.6裝置通用柜體的尺寸系列。

2.2.1功能單元

2.2.2 1抽屜高度的模數為160mm。分為1/2單元，一單元、一又二分之一單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

2.2.2抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

2.2.3每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。

2.2.4 1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

2.2.5抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

2.2.6單元抽屜與電纜室的轉接電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。

2.2.7抽屜面板具有分、合、實驗、抽出等位置的明顯標志。

2.2.8抽屜單元有機械連鎖裝置。

裝置特點

4.1提高轉接件的熱容量，較大幅度地降低由于轉接件的溫升給接插件、電纜頭、間隔版帶來的附加溫升。

4.2功能單元之間、隔室之間的分隔清晰、可靠、不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

4.3母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。

4.4MCC柜單柜的回路數最多至22個，充分考慮了大電機容量發電廠，石化系統等行業自動化電動門（機）群的需要。

4.5裝置與外部電纜的鏈接在電纜隔室中完成，電纜可以上下進出。零序電流互感器設置在電纜隔室內，使安裝維修方便。

4.6同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

4.7抽屜單元有足夠數量的二次接插件（1單元及以上為21對，1/2單元為20對。）可滿足計算機接口和自控回路對接點數量的要求。

4.8MCC通用柜構架

裝置的構架有8MF型鋼及專用連接件組裝而成。型鋼截面積大、有足夠的剛度、組合原理簡單、工藝性強、穩固性好。
