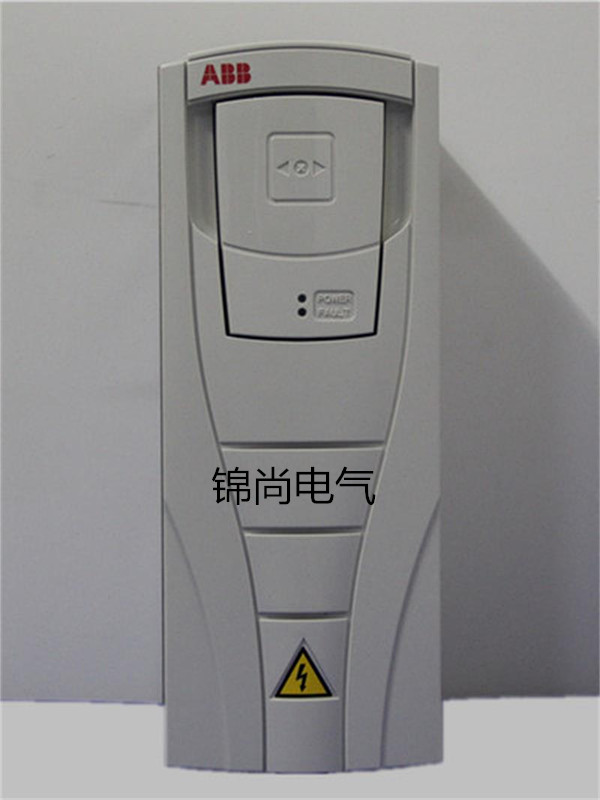

ABB變頻器ACS510系列是ABB又一款杰出的低壓交流傳動產品�？梢院唵蔚刭徺I，安裝，配置使用，可以節省相當多的時間，傳動應用于廣泛的工業領域，適用各種類型負載，ACS510還針對風機.水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

1.亮點：

 優秀的風機水泵應用

 高級控制盤

 用于降低諧波的專利技術：變感式電抗器

 循環軟起

 用戶自定義U/F曲線

 超越模式

 內置RFI濾波器作為標準配置，適用于第一和第二環境

 CE認證

2.型號代碼

 型號代碼一欄清楚的表明了變頻器的功率容量和外型尺寸。對應你選中的類型代碼，外形尺寸可以來確定變頻器尺寸

ACS510-01工作電壓范圍：4=380-480V

類型代碼中01代表變頻器的安裝方式及功率范圍。按照下表選擇您所需要的變頻器類型

3.安裝功率范圍及防護等級

 壁掛式安裝：外形尺寸R1-R6

 1.1KW到160KW

 內置EMC濾波器

 圖層板

 標準軟件

 內置Modbus接口

 電纜接線盒

 助手控制盤

4.ACS510的尺寸規格

1.1KW-5.5KW        H1=369MM   H2=330MM   W=125MM   D=212MM

7.5KW-11KW         H1=469MM   H2=430MM   W=125MM   D=222MM

15KW-22KW          H1=583MM   H2=490MM   W=203MM   D=231MM

30KW-45KW          H1=689MM   H2=596MM   W=203MM   D=262MM

55KW               H1=736MM   H2=602MM   W=265MM   D=286MM

75KW-160KW         H1=888MM   H2=700MM   W=302MM   D=400MM

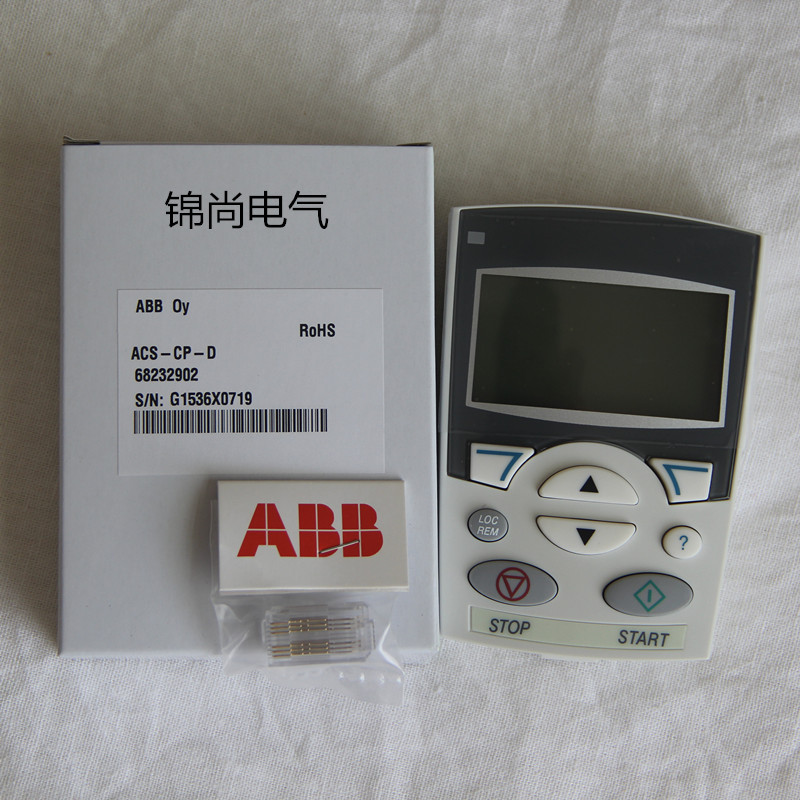

5.助手控制盤ACS-CP-D

 該控制盤更容易進行變頻器編程，可與變頻器分離使用，并支持包括中文在內的多種語言及字母數字顯示，助手型控制盤還有多種導向，并內置了幫助功能用來指導用戶，這種控制盤可以拷貝參數用于備份或下載到另外一個變頻器中。大屏幕顯示屏和柔軟的按鍵使變頻器非常易于操作�；拘涂刂票P具有單行數字顯示，這個盤可以用來控制變頻器，修改參數值或?qū)⑺鼈兛截惖搅硗庖粋�變頻器中。

6.拓展繼電器輸出模塊

 這個可選件提供了三路額外的繼電器輸出接口，它們可以用于風機水泵控制或多個監視功能，所有的繼電器可以通過助手型控制盤進行編輯來控制開閉，另外，也可以通過現場總線進行控制。

7.ACS510的冷卻：

 ACS510是按照外部風冷設計的，冷卻空氣不能含有腐蝕性成分，并且溫度不能超過40攝氏度（降容使用時為50攝氏度）

8.ACS510系列的特點：

電壓及功率范圍：3相380V-480V,+10/-15百分比，1.1KW-160KW自動識別輸入電壓。

頻率：48-63HZ

功率：98百分比（額定功率時）

電壓：3-相，從0至U輸入電壓

頻率：0-500HZ

連續負載能力：額定輸出電流I2N

過載能力：一般使用1.1I2N(每十分鐘允許一分鐘）

開關頻率：缺省4KHZ 1KHZ 8KHZ 12KHZ

加速時間：0.1-1800S

減速時間：0.1-1800S

環境溫度：-15至40攝氏度  40至50攝氏度 不允許結霜，開關頻率4KHZ

海拔高度：0-1000M，額定電流1000-2000M，每升高100M降容1百分比

相對濕度：5-95百分比（不允許冷凝）

防護等級：IP21或IP54

模擬量輸入：電壓信號：0（2）-10V  RIN>312千歐  電流信號：0（4）-20MA RIN=Z最大10MA，R<10千歐

輔助電壓：24VDC+ -10百分比，最大250MA

三路繼電器輸出：最大開關電壓250V AC/30 VDC 最大開關電流 6A/30 V DC,1500 V A/230 V AC 2Arms

9.使用注意事項：

警告：只允許專業技術人員安裝ACS510

警告：即使電機已經停止，功能端子 U1，V1，W1，和U2,V2，W2以及UDC+,UDC-或BRK+,BRK-上面依然存在危險電壓

警告：主回路電源得電后即存在危險電壓，電源斷開后等候5分鐘（讓中間回路電容充分放電）再打開前面板

警告：ACS510斷電后，在繼電器端子上（RO1...RO3）依然可能有外部危險電壓。

警告：當兩個或兩個以上的變頻器的控制端子并聯使用時，用于控制鏈接的輔助電源應來自同一個單元或外部電源。

警告：ACS510-01不是可以在現場維修機器，不要試圖修理損壞的單元，請與供應商或當?shù)厥跈?quán)的維修站聯系

警告：當輸入電源短時斷電之后再次恢復時，如果外部運行指令ON(起動）

警告：散熱器的溫度可能很高

警告：如果變頻器用在浮地電網時，請拆下螺釘EM1和EM3或F1和F2

警告：不要試圖在變頻器上電的時候安裝或拆卸EM1，EM3或F1.F2螺釘

10.診斷顯示傳動單元檢測到異常，使用下列方式進行顯示：

 傳動單元柜體上的綠色或紅色LED指示燈亮

 控制盤上的LED指示燈（如果裝有控制盤）

 控制盤顯示

 故障字和報警字

11.紅燈亮-故障

 傳動監測到一個嚴重的問題故障之后，可能會做出下列反應

.點亮傳動單元上的紅色LED指示燈（LED亮或閃爍）

.控制盤上的紅色LED指示燈亮

.在故障字參數

.控制盤顯示故障代碼

.電機停止（如果正在運行）

.控制盤上的故障代碼顯示是暫時的，按下列任何一鍵可清除故障信息：MENU（菜單）ENTER(進入）。UP（上）DOWN（下）如果故障依然存在，故障信息會在幾秒鐘后再次出現

12.故障數字報警顯示

.過流

輸出電流過大，檢查和排除：是否電機過載，加速時間過短是否過短，電機故障，電機電纜故障或接線錯誤

.直流過壓

中間回路DC電壓過高，檢查和排除：輸入側的供電電源發生靜態或瞬間過電壓，減速時間過短，制動斬波器選型太小。請確認過電壓控制器處于正常工作狀態

.過溫

散熱器過溫，溫度達到或超過極限值，檢查和排除：風扇故障，空氣流通受阻，扇熱器積塵，電機負載過大

.短路

短路故障，檢查和排除：電機電纜或電機短路，供電電源擾動

.直流欠壓

中間回路DC電壓不足，檢查和排除：供電電源缺相，熔斷器熔斷，主電源欠壓

.AI1丟失

模擬輸入1丟失，模擬輸入值小于參數3021的值，檢查和排除：模擬輸入信號源及其接線，參數3021的設置，并且檢查3001的故障顯示

.電機過溫

電機過熱，基于傳動的估算或溫度反饋信號：電機是否過載。調整用于估算的參數。檢查溫度傳感器和參數35中的參數設置

.控制盤丟失

控制盤通訊丟失，并且：傳動處于本地控制（控制盤顯示LOC,本地）或傳動處于遠程控制模式（REM,遠程）且起/停/方向/給定值信號來自控制盤，請檢查通訊鏈路和接線，參數3002PANEL COMM ERROP控制盤丟失故障

.電機堵轉

電機或工藝堵轉，電機運行與堵轉區，請檢查以下：過載。電機功率不夠。參數3010-3012

.接地故障

可能在電機或電機電纜處檢測到的接地故障，傳動運行或停止的時候都監控接地故障，傳動停止時接地故障檢測的靈敏度更高，并且能夠報告發生故障的位置

請檢查/排除進線接地故障，保證電機電纜的長度沒有超過允許的最大長度，如果輸入功率電纜的電容很大，則可能導致傳動停止情況下的接地故障誤報，如果想要禁止傳動停止時的故障檢測功能，要禁止所有的接地故障檢測功能

.電機缺相

電機回路有故障，電機缺相，檢查以下各項：電機故障，電機電纜故障，熱敏繼電器故障，內部故障

.輸出接線故障

功率接線錯誤，當傳動停止時，該故障代碼監測著傳動輸入功率電纜和輸出功率電纜的正確連接，請檢查以下兩項：輸入電纜的正確連接-電源電壓沒有接到傳動輸出，如果輸入功率電纜是三角形連接，并且輸入功率電纜的電容比較大，則可能出現接地故障誤報的情況。

13.ACS510日常檢查

建立變頻器日常保養制度：

1.對變頻器的管理進行規范，由專業的負責人對變頻器設備進行日常維護保養，

2.運行數據記錄，故障記錄

3.定期測量變頻器及電機的運行數據，包括變頻器輸出頻率，輸出電流，輸出電壓，變頻器內部直流電壓，散熱器溫度等參數，與合理的數據對照比較，以利于早日發現故障隱患，變頻器如發生故障跳閘，務必記錄故障代碼和跳閘時對變頻器運行工況，以便具體分析故障問題

4.每兩周進行一次檢查記錄運行中的變頻器輸出三項電壓，并且注意比較他們之間的平衡度，檢查記錄變頻器的三項輸出電流，注意比較他們之間的平衡度，檢查記錄環境溫度，散熱溫度，觀察變頻器有無異常振動，響聲，風扇是否運行正常
