1958年Mewillan和Harley等分別研制成功氫火焰離子化檢側器（FID ），它是典型的破壞性、質量型檢測器，是以氫氣和空氣燃燒生成的火焰為能源，當有機化合物進入以氫氣和氧氣燃燒的火焰，在高溫下產生化學電離，電離產生比基流高幾個數量級的離子，在高壓電場的定向作用下，形成離子流，微弱的離子流（10-12～10-8A）經過高阻（106～1011Ω）放大，成為與進入火焰的有機化合物量成正比的電信號，因此可以根據信號的大小對有機物進行定量分析

氫火焰檢測器由于結構簡單、性能優異、穩定可靠、操作方便，所以經過40多年的發展，今天的FID結構仍無實質性的變化。

其主要特點是對幾乎所有揮發性的有機化合物均有響應，對所有徑類化合物（碳數≥3）的相對響應值幾乎相等，對含雜原子的烴類有機物中的同系物（碳數≥3）的相對響應值也幾乎相等。這給化合物的定量帶來很大的方便，而且具有靈敏度高（10-13～10-10g/s），基流小（10-14～10-13A），線性范圍寬（106～107），死體積小（≤1μL），響應快（1ms），可以和毛細管柱直接聯用，對氣體流速、壓力和很度變化不敏感等優點，所以成為應用最廣泛的氣相色譜檢測器。

其主要缺點是需要三種氣源及其流速控制系統，尤其是對防爆有嚴格的要求。

氫火焰離子化檢測器的結構

氫火焰離子化檢測器（FID）由電離室和放大電路組成，分別如圖2-9(a)，(b)所示。

FID的電離室由金屬圓筒作外罩，底座中心有噴嘴;噴嘴附近有環狀金屬圈(極化極，又稱發射極)，上端有一個金屬圓簡(收集極)。兩者間加90～300V的直流電壓，形成電離電場加速電離的離子。收集極捕集的離子硫經放大器的高組產生信號、放大后物送至數據采集系統；燃燒氣、輔助氣和色譜柱由底座引入；燃燒氣及水蒸氣由外罩上方小孔逸出。

FID結構示意圖

氮火焰離子化檢測器晌應機理

FID的工作原理是以氫氣在空氣中燃燒為能源，載氣（N2）攜帶被分析組分和可燃?xì)猓℉2）從噴嘴進入檢側器，助然氣(空氣)從四周導人，被側組分在火焰中被解離成正負離離子，在極化電壓形成的電場中，正負離子向各自相反的電極移動，形成的離子流被收集極收、輸出，經阻抗轉化，放大器（放大107～1010倍）便獲得可測量的電信號，F(xiàn)ID離子化的機理近年才明朗化，但對烴類和非烴類其機理是不同的。

對烴類化合物而言：在火焰內燃燒的碳氮化合物中的每一個碳原子均定里轉化成最基本的、共同的響應單位——甲烷，再經過下面的反應過程與空氣中氧反應生成CHO+正離子和電子。

CH＋O→CHO+＋e

所以，F(xiàn)ID對烴是登碳響應，這是最主要的反應，成為電荷傳送的主要介質。在電場作用下，正離子和電子e分別向收集極和發射極移動，形成離子流，但在碳原子中產生CH的概率僅有1/106，因此提高離子化效率是提高FID靈敏度最有效的途徑，目前仍然有不少關于這方面的研究和報道。

對非烴類化合物，其響應機理比較復雜，隨所含官能團的不同而異，基本規律是不與雜原子相連的碳原子均轉化成甲烷。雜原子及其相連的碳原子（C雜）的轉化產物見表2-8。

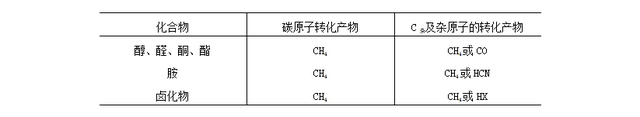

表2-8 非烴類有機物在FID火焰中的轉化產物

由于雜原子可能進一步與C轉生成氫火焰檢測器不響應的CO、HCN，因此按相對質量響應值計，這些化合物的RRF值都很低，不符合等碳響應規律。

FID的靈敏度和穩定性主要取決于，②如何提高有機物在火焰中離子化的效率，②如何提高收集極對離子收集的效率。離子化的效率取決于火焰的溫度、形狀、噴嘴的材料、孔徑；載氣、氫氣、空氣的流量比等。離子收集的效率則與收集極的形狀、極化電壓、電極性、發射極與收集極之間距離等參數有關。一個好的檢測器的結構設計是綜合考慮以上各種因素，所以使用者在拆裝清洗時必須按說明書要求，尤其是安裝尺寸方面，嚴禁收集極、極化極、噴嘴與外殼短路，要求其絕緣電阻值大于1014Ω。另外，要求極化極必須在噴嘴出口平面中心，不適宜在火焰上，否則會造成嗓聲增加；也不宜過低，極化極低于噴嘴，離子收集的效率會降低，檢測器的靈敏度相應也降低。噴嘴通常采用內徑0.4～0.6mm的金屬或石英制成，但靈敏度高的儀器在噴嘴的選擇上也有嚴格的要求。例如美國Agilent公司對FID的噴嘴就有六種型號供不同情況選用。美國Varian公司近年對FID進行改進、采用加金屬帽的陶瓷噴嘴代替標準的金屬噴嘴。除了能有效消除高溫時金屬對化合物的吸附造成色譜峰拖尾改善分辨率外，還能降低嗓聲，提高儀器靈敏度。這項改進已獲美國專利（USP.4999162）。

氫火焰離子化檢測器的操作條件

火焰溫度，離子化程度和收集效率都與載氣、氫氣、空氣的流量和相對比值有關。其影響如下所述。

氫氣流速的影響

氫氣作為燃燒氣與氮?dú)?載氣)預混合后進入噴嘴當?shù)獨饬魉俟潭〞r(shí)，隨著氫氣流速的蹭加，輸出信號也隨之增加，并達到一個最大值后迅速下降。如圖2-10所示。由圖可見：通常氫氣的最佳流速為40～60mL/min。有時是氫氣作為載氣，氮?dú)庾鳛檠a(bǔ)充氣，其效果是一樣的。

氮?dú)饬魉俚挠绊?

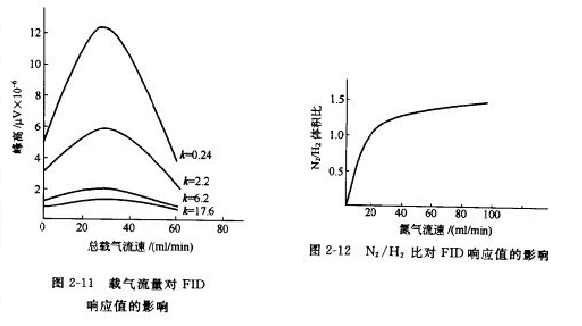

在我國多用N2作載氣，H2作為柱后吹掃氣進入檢測器，對不同k值的化合物，氮?dú)饬魉僭谝欢ǚ秶黾訒r(shí)，其響應值也增加，在30mL/min左右達到一個最大值而后迅速下降，如圖2-11所示。這是由于氮?dú)饬髁啃r(shí)，減少了火焰中的傳導作用，導致火焰溫度降低，從而減少電離效率，使響應降低；而氮?dú)饬髁刻髸r(shí)，火焰因受高線速氣流的干擾而燃燒不穩定，不僅使電離效率和收集效率降低，導致響應降低，同時噪聲也會因火焰不穩定而響應增加。所以氮?dú)庖话悴捎昧髁吭?0mL/min左右，檢測器可以得到較好的靈敏度。在用H2作載氣時，N2作為柱后吹掃氣與H2預混合后進入噴嘴，其效果也是一樣的。

此外氮?dú)夂蜌錃獾捏w積比不一樣時，火焰燃燒的效果也不相同，因而直接影響FID的響應。從圖2-12可知N2∶H2的最佳流量比為1～1.5。也有文獻報道，在補充氣中加一定比例NH3，可增加FID的靈敏度。

空氣流速的影響

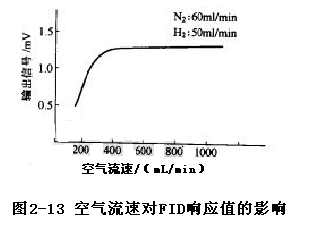

空氣是助燃?xì)�，為生成CHO+提供認O2。同時還是燃燒生成的H2O和CO2的清掃氣�？諝饬髁客缺ＷC完全燃燒所需要的量大許多，這是由于大流量的空氣在噴嘴周圍形成快速均勻流場。可減少峰的拖尾和記憶效應。其影響如圖2-13所示。

由圖2-13可知空氣最佳流速需大于300mL/min，一般采用空氣與氫氣該量比為1∶10左右。由于不同廠家不同型號的色譜儀配置的FID其噴口的內徑不相同，其氫氣、氮?dú)夂涂諝獾淖罴蚜髁恳膊幌嗤�，可以參考說明書進行調節，但其原理是相同的。

檢測器勝度的影響

增加FID的溫度會同時增大響應和噪聲；相對其他檢測器而言，F(xiàn)ID的溫度不是主要的影響因素，一般將檢測器的溫度設定比柱溫稍高一些，以保證樣品在FID內不冷凝；此外FID溫度不可低于100℃，以免水蒸氣在離子室冷凝，導致離子室內電絕緣下降，引起噪聲驟增；所以FID停機時必須在100℃以上滅火（通常是先停H2，后停FID檢測器的加熱電流），這是FID檢測器使用時必須嚴格遵守的操作。

氣體純度

從FID檢測器本身性能來講，在常量分析時，要求氫氣、氮?dú)�、空氣的純度�?9.9％以上即可，但是在痕量分析時，則要求純度高于99.999％，尤其空氣的總烴要低于0.1μL/L，否則會造成FID的噪聲和基線漂移，影響定量分析。

氫火焰離子化檢測器選擇性的改進

FID對烴類化合物有很高的靈敏度和選擇性，一直作為烴類化合物的專用檢測器。近年來在FID的基礎上發展了幾種新型的氫火焰離子化檢測器，具有新的選擇性；富氫FID（用于選擇性檢測無機氣體和鹵代烴）；氫保護氣氛火焰離子化檢測器（簡稱HAFID，用于選擇性檢測有機金屬化合物、硅化合物）；氧專一性火焰離子化檢測器（簡稱OFID，用于選擇性檢測含氧化合物）。

相對響應值

幾乎所有揮發性的有機物在FID都有響應，尤其同類化合物的相對喻應值都很接近，一般不用校正因子就可以直接定量，而含不同雜原子的化合物彼此相對響應值相差很大，定量時必須采用校正因子。

與TCD不同的是：FID相對響應值與FID的結構、操作壓力、載氣、燃?xì)馀c輔助氣的流速都有關，所以引用文獻數據時一定要注意試驗條件是否一致。最可靠的方法是自己測定相應的校正因子。

火焰離子化檢測器（FID）

特性：

?通用探測器選擇碳?xì)浠衔?

?不受其他氣體影響

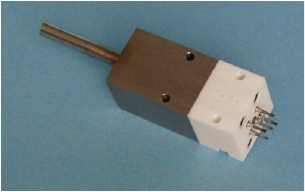

火焰離子化檢測器(FID)為Baseline?的世界級的氣和分析程序，現在可以作為一個獨立的探測器。這個支撐材提供了完整而強大的火焰離子化檢測能力并且足夠靈活,能夠安裝在氣體分析裝置、監測儀和許多其他產品。有不可思議的碳?xì)浠衔锏臋z測靈敏度。集成這個FID 于您的儀器中可以打開新的檢測可能性和節省成千上萬美元的研究和產品開發的成本。根據多年的實際測驗,我們的火焰離子化檢測器設計緊湊和堅固。探測室和通風管是由不銹鋼構造的。底部是一個耐用的陶瓷材料。支撐材由火焰燃燒空氣和受支持的氫,氮?dú)浠驓浜せ旌�。樣品引入火焰�?碳?xì)浠衔?有機化合物被燒毀。離子在經過應用極化電壓收集器胡過程中,離子被吸引產生電流。當前的碳?xì)浠衔锏臐舛瘸烧?可以放大和校準與一個已知的碳?xì)浠衔锏臉?biāo)準。

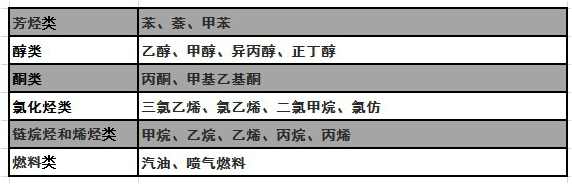

可發覺的化合物：

應用范圍：

? 測井? 緊急響應? 危險品場所? 逃逸性排放監測? 室內空氣質量? 國土安全? 線性監測

? 天然氣探測? 垃圾監測? 室外空氣質量? 線性監測? 專業氣體純度

產品編碼：0755-84506537
