粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

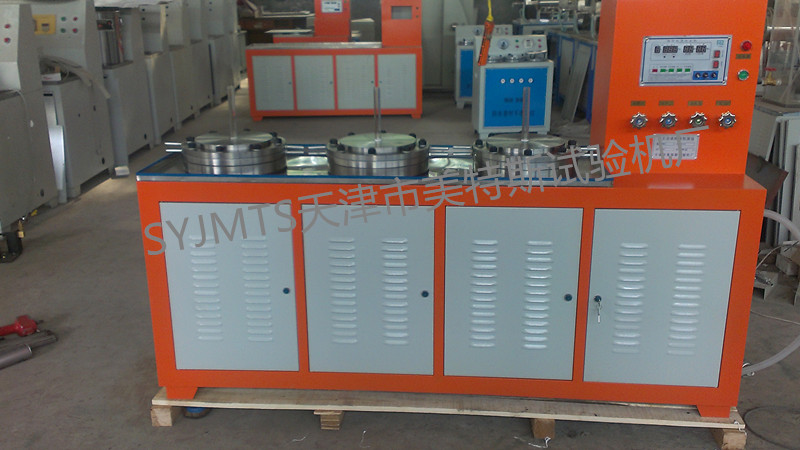

TSY-8B型土工合成材料抗?jié)B儀

土工合成材料抗?jié)B儀結(jié)構組成：

1、滲透水收集管  2、緊固螺栓  3、常壓倉壓蓋  4、密封膠圈  5、高壓倉底板  6、試件   7、鋼網(wǎng)  8、加壓進水管  9、多孔板   10、進水閥   11、放水閥  12、壓力傳感器  13、供水閥  14、壓力罐  15、高壓泵   16、加水斗

土工合成材料抗?jié)B儀技術參數(shù)：

   1.精度0.5%

   2.多孔板透孔ф3mm

   3.積水器直徑ф200mm

   4.最大壓力2.5MPa

   5.試樣尺寸ф200mm，有效截面積≥200平方厘米

   6.壓力泵自動供水，電壓220v

   7.壓力調(diào)整范圍：0~2.5MPa

   8.外型尺寸：600X750X1200

   9.整機重量：450Kg

土工合成材料抗?jié)B儀滿足標準：依據(jù)JTGE50-2006、GB/T19979.1-2005、GB17642-2008土工合成材料防滲性能。耐靜水壓GB/T19979.2-2006土工合成材料防滲性能。滲透系數(shù)的國家標準研發(fā)設計。依據(jù)JTGE50-2006、GB/T19979.1-2005、GB17642-2008土工合成材料防滲性能。耐靜水壓GB/T19979.2-2006土工合成材料防滲性能。滲透系數(shù)的國家標準研發(fā)設計。

土工合成材料抗?jié)B儀安裝方法：

1.壓力設定：開機后按壓力設定鍵 ： 再按調(diào)整鍵“加”和“減”再調(diào)整壓力數(shù)值，調(diào)好后，按確認鍵存入。再調(diào)整完下限數(shù)值后，按確認鍵退出。再按時間設定，調(diào)整加減鍵調(diào)整好時間，調(diào)整零點，開始測試。

2、打開注水蓋板，加入純凈水，至水箱注滿為止。啟動加壓，打開調(diào)壓閥，使水流入高壓倉底盤至剛好溢出。

3、將試樣無褶皺地放在集水器內(nèi)的網(wǎng)上，溢出多余水以確保夾樣器內(nèi)無氣泡；將多孔板蓋上，均勻地夾緊試樣。

注：對于由紡織材料與膜材復合的試樣，應使膜材一側(cè)面對水面；對于兩面是紡織材料而膜處于中間的復合材料，可將試樣面對水面一側(cè)邊緣被夾持環(huán)形部分的紡織材料小心地剝?nèi)�，也可在相應部分涂上玻璃膠等粘合劑，以確保被夾持部分不漏水。

4、進水閥，使夾樣器內(nèi)的水壓上升至0.1MPa，如能估計出樣品耐靜水壓的大致范圍，也可直接將水壓加到該范圍的下限開始測試。保持上述壓力至少1h，觀察多孔板的孔內(nèi)是否有水滲出。如試樣未滲水，以每0.1MPa的級差逐級加壓，每級均保持至少1h，直至有水滲出時，表明試樣有滲水孔或已出現(xiàn)破裂，記錄前一級壓力即為該試樣的耐靜水壓值，精確至0.1MPa。

5、使用GB/T19979.2中規(guī)定的裝置，則以滲水流量判斷是否滲水。在一定水力壓差下滲流量極小時則可認為沒有滲水，當滲流量急速增加時表明試樣有滲水孔或已出現(xiàn)破壞，試驗可以終止。

注：多孔板的孔內(nèi)出現(xiàn)水珠時，如將其擦去后不再有水滲出，則可判斷這是試樣邊緣溢流造成的，可繼續(xù)試驗；如將其擦去后仍有水滲出，則可判斷是由于試樣滲水造成的，試驗可以終止。如只須判斷試樣是否達到某一規(guī)定的耐靜水壓值，則可直接加壓到此壓力值并保持至少1h，如沒有水滲出，則判定其符合要求。按照程序測定其余試樣耐靜水壓值。如果3個值差異較大(較低的2個值相差超過50%），則應增加測試試樣。

 6、以上3個試樣實測耐靜水壓值中的最低值作為該樣品的耐靜水壓值；如果實測值超過3個，以最低的2個值的平均值計’如只有1個值較低且低于次低值50%以上，則該值應舍棄。

 7、檢驗結(jié)果計算依據(jù)相關標準進行。

聯(lián)系人:張麗
電話:13662195830
手機:13662195830
傳真:022-68367801
地址:天津市靜海區(qū)靜海鎮(zhèn)玉田莊村西50米
郵編:022
Email:2719691684@qq.com
網(wǎng)址:http://www.tjsmts.com
