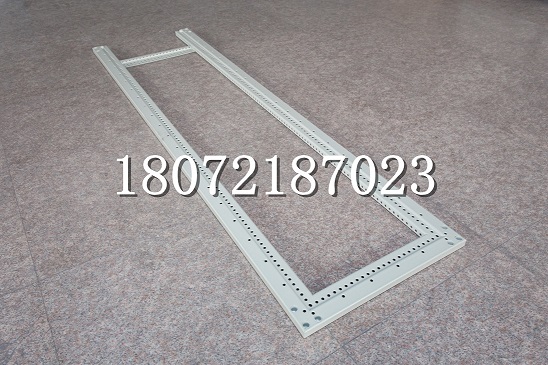

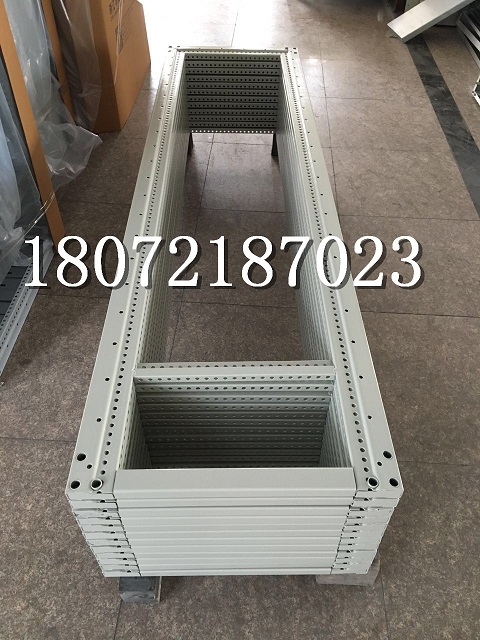

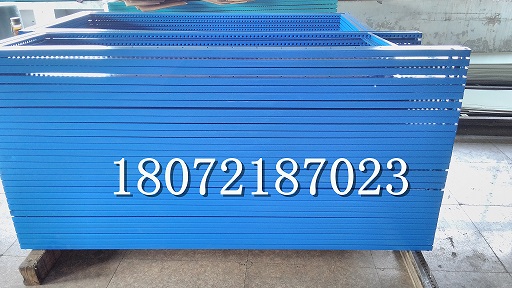

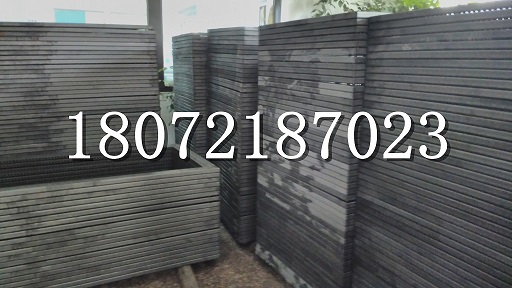

江西GGD側片尺寸型號齊全

1.產品描述：

本公司生產各種規格的GGD側片，由專制機器冷拉成為8MF型材，厚度2.3mm長寬由客戶自定，各種尺寸齊全。8MF型鋼是仿德國SIMENS公司設計的電氣設備柜體結構型材，廣泛應用于GGD、JK、GCS、HXGN、XGN直流屏、繼電保屏組裝柜中.KS型材是仿德國西門子公司設計的電氣設備柜體結構型材，廣泛應用于GGD、 GCS、XGB、直流屏、繼電保護屏中。

公司產品交貨驗證期為客戶收貨后7天內。

產品名稱GGD 框架 材料 2.5mm展開154mm帶鋼 原圖代號 084、002、1~2 序號 工序名稱 安裝模具根據GGD 成型滾壓流程圖，將滾壓模具按編號吊入成型機組碑坊之內，鎖 緊螺母，調整上下輥模具間隙，調整左右立輥，待用。 成型機組 將沖床電源接通，打開氣壓，啟動沖床，觀察沖床有無異常，如無異常，按下急停按鈕，將GGD 型材模具抬上沖床，調整沖床高度、送料步距， 60T自動沖床、 GGD 型材沖模、 自動送料機、放料 機、吊車 活動鈑手、內六角鈑手、專用鈑 安裝材料將材料用吊車吊上放料車，鎖定螺母，轉動漲緊手柄，將材料卷緊固在放料 機上。 活動鈑手、內六角鈑手等 自動送料帶鋼推入自動送料機內，調整立輥寬度、送料軸間隙、壓簧等。

附圖: 帶鋼沖孔后平面圖: 2200 0.5 200.2 產品名稱GGD 框架 材料 2.5mm展開154mm帶鋼原圖代號 084、002、1~2 序號 工序名稱 帶鋼慢慢進入成型輥，調整前三架成型導向立輥，使產品帶鋼保持兩邊一致相等，符圖(2)。 型材生產線 活動鈑手內六角鈑手 卡尺等調整，觀察帶鋼材料進入成型輥情況，隨時調整。 注意***后2 架成型輥及成型十字立輥: A、型材大可把十字立輥向里推。 B、型材小可往外松，檢查型材外觀尺寸，根據變化可隨時調整機組每架成 型輥，以保證產品精度，符型材截面圖(3)。 附圖: 保持兩邊H高一致相等 8555 35 25 型材截面 25 產品名稱GGD 框架 材料 2.5mm展開154mm帶鋼原圖代號 084、002、1~2 序號 工序名稱 根據型材出料規律，可分上彎、下彎、左彎、右彎和型材扭曲等，型材彎曲度可調整，生產線十字較直輥反方向調節，即向上彎，可把十字較直輥 向下調，向下彎，向上調，余相同，型材扭曲可調節十字較直輥螺桿，轉 動角度，使型材出料保持平直，型材彎曲，扭曲度如下: A、彎曲度為:0.6/1000mm B、扭曲度為1/1000mm 型材生產線 10定尺切斷 尺寸6700 +5 +10 根，或可根據規格要求另定，型材長度可調節收斷臺上定位行程開關。注意型材應排放整齊。 卷尺、鈑手等附圖: 產品名稱GGD 框架 材料 2.5mm展開154mm帶鋼原圖代號 084、002、1~2 序號 工序名稱 安裝模具，調整氣壓，接通電源，沖床加油的加油，注油的注油，啟動沖床，調整沖床高度，調整沖模深淺。 80T 沖床 003 號沖模 將型材插入沖模型材孔中，量準尺寸，以型材100mm 孔作定位孔插入定 位銷，開始下料，下料尺寸如下表: 12 45切角 接通電源，啟動電機。 液壓剪切設備 卷尺、萬能角尺等 將型材插入剪切模中，注意定位孔位置，鎖緊平口鉗，打開閥門，進行 切角，檢查 45度數，型材長度是否符合產品要求，切角要求尺寸如下說 明，詳見圖紙立柱，側下橫梁。
