粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

                         莆田設(shè)備基礎(chǔ)安裝灌漿料廠家,900

                      15059838986 鄭工 歡迎來(lái)電咨詢

高強(qiáng)無(wú)收縮灌漿料是一種水泥基自流型微膨脹干粉砂漿，具有早強(qiáng)、高強(qiáng)、自流動(dòng)和微膨脹等特性，適用于設(shè)備基礎(chǔ)的二次灌漿、混凝土結(jié)構(gòu)的加固改造、鋼筋和地腳螺栓的錨固等工程CGM高強(qiáng)無(wú)收縮灌漿料產(chǎn)品特點(diǎn)

1.早強(qiáng)、高強(qiáng)：1-3天抗壓強(qiáng)度可達(dá)30-50Mpa以上，灌漿后24小時(shí)即可緊固螺栓、開(kāi)機(jī)試車。28天強(qiáng)度高可達(dá)60Mpa以上。

2.具有高自流性：現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂茫恍枵駬v便可填充全部間隙。

3.微膨脹性：灌漿后無(wú)收縮，保證設(shè)備、螺栓與基礎(chǔ)之間緊密接觸。

4.冬季施工性：低允許在-10℃氣溫下進(jìn)行室外施工。

5.耐久性：本品屬無(wú)機(jī)膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土使用壽命，經(jīng)200萬(wàn)次疲勞試驗(yàn)，50次凍融循環(huán)實(shí)驗(yàn)，強(qiáng)度無(wú)明顯變化。

6、抗油滲、耐高溫沖擊：在機(jī)油中浸泡30天后強(qiáng)度比浸油前提高10%以上，栽筋后允許對(duì)鋼筋進(jìn)行火焰切割和焊接作業(yè)。

福州市閩侯縣奧泰利生產(chǎn)灌漿料廠家在灌漿料的使用上
以水泥作為結(jié)合劑

CGM高強(qiáng)無(wú)收縮灌漿料適用范圍

CGM-1

通用加固型

灌漿厚度30mm＜δ＜150mm設(shè)備基礎(chǔ)二次灌漿，地腳螺栓錨固，栽埋鋼筋，建筑物梁、板、柱、基礎(chǔ)和地坪的補(bǔ)強(qiáng)加固。

CGM-2

豆石加固型

含5～10mm大骨料，適用于灌漿層厚度δ≥150mm，且灌漿長(zhǎng)度L＜1000mm設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補(bǔ)強(qiáng)加固（修補(bǔ)厚度≥60mm）。

CGM-3

超細(xì)加固型

超細(xì)骨料，適用于灌漿層厚度5mm＜δ＜30mm的設(shè)備基礎(chǔ)及鋼結(jié)構(gòu)柱腳板二次灌漿�；炷亮褐庸探卿撆c混凝土之間縫隙灌漿。

CGM-4

超早強(qiáng)加固型

2小時(shí)強(qiáng)度達(dá)到15Mpa，適用于鐵路枕軌等快速搶修，水泥混凝土路面、機(jī)場(chǎng)跑道等快速修補(bǔ)，止水堵漏快速修補(bǔ)。

CGM高強(qiáng)無(wú)收縮灌漿料技術(shù)指標(biāo)符合YB/T9261-98標(biāo)準(zhǔn)指標(biāo)20℃標(biāo)養(yǎng)、試塊尺寸：40×40×160mm,100×100mm

項(xiàng)目

型號(hào)

1d豎向

CGM高強(qiáng)無(wú)收縮灌漿料灌漿施工說(shuō)明

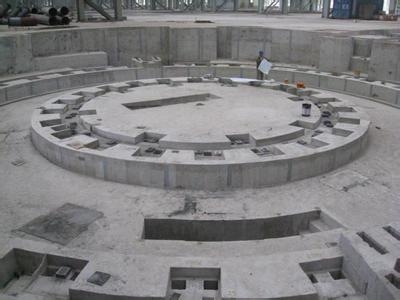

一、基礎(chǔ)處理

基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物，灌漿前24小時(shí)，基礎(chǔ)表面應(yīng)充分濕潤(rùn)，灌漿前1小時(shí)，清除積水。

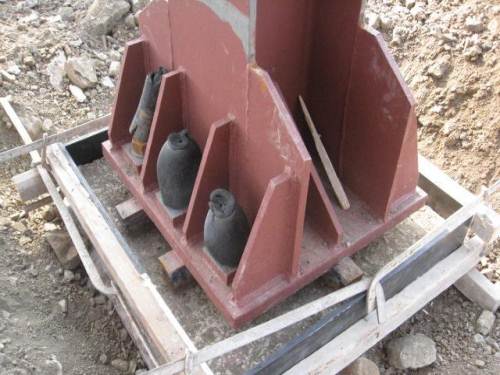

二、支模

1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達(dá)到整體模板不漏水的程度。

2、模板與設(shè)備底坐四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。

3、模板頂部標(biāo)高應(yīng)高出設(shè)備底坐上表面50mm。

4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。

CGM高強(qiáng)無(wú)收縮灌漿料三、灌漿料配制1、一般地，按通用加固型13-14%的標(biāo)準(zhǔn)加水?dāng)嚢�，豆石加固型�?-10%的標(biāo)準(zhǔn)加水?dāng)嚢琛?/span>

2、高強(qiáng)無(wú)收縮灌漿料的拌和可以采用機(jī)械或人工攪拌。建議采用強(qiáng)制式攪拌機(jī)機(jī)械攪拌，可保證攪拌充分均勻，攪拌時(shí)間3-5分鐘。人工攪拌時(shí)間在5分鐘以內(nèi)完成。攪拌完的灌漿料，隨停放時(shí)間表增長(zhǎng)，其流動(dòng)性降低，應(yīng)在40分鐘內(nèi)用完。嚴(yán)禁在高強(qiáng)無(wú)收縮灌漿料中摻入任何外加劑。

CGM高強(qiáng)無(wú)收縮灌漿料四、灌漿施工方法

1、較長(zhǎng)設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。

2、灌漿開(kāi)始后，必須連續(xù)進(jìn)行了，不能間斷，并盡可能縮短灌漿時(shí)間。

CGM高強(qiáng)無(wú)收縮灌漿料五、養(yǎng)護(hù)

1、灌漿完畢，灌漿料初凝后應(yīng)立即加蓋草袋或巖棉被，并保持濕潤(rùn)。

2、冬季施工時(shí)，灌漿料、拌和水及養(yǎng)護(hù)措施應(yīng)符合現(xiàn)行《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（GB50204）的有關(guān)規(guī)定。

3、灌漿后24-36小時(shí)不可受到振動(dòng)，以避免損壞未結(jié)硬的灌漿層

CGM高強(qiáng)無(wú)收縮灌漿料拆模和養(yǎng)護(hù)時(shí)間及環(huán)境溫度的關(guān)系

CGM高強(qiáng)無(wú)收縮灌漿料包裝貯運(yùn)

1.包裝規(guī)格：50kg/袋，存放在通風(fēng)干燥處并防止陽(yáng)光直射。

2.保質(zhì)期為6個(gè)月，超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用。
