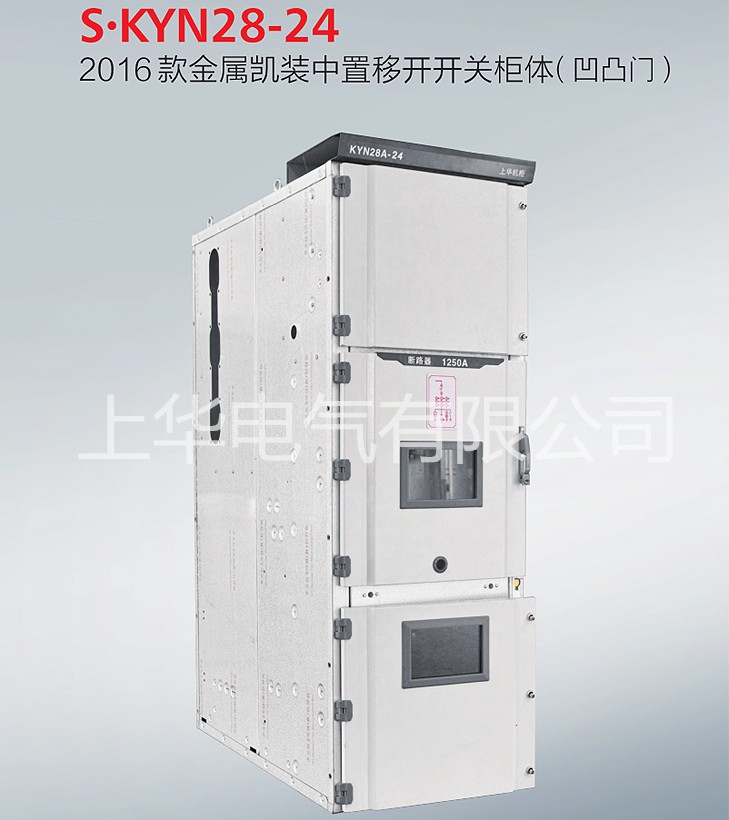

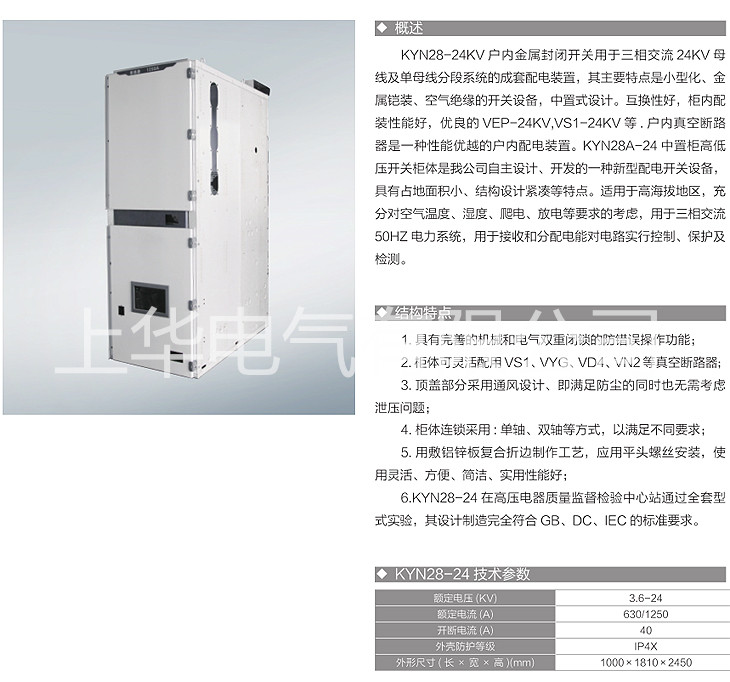

KYN28A-24中置柜的全稱為金屬鎧裝中置移開開關柜，其分三層結構，上層為母線和儀表室（相互隔離），中間層為斷路器室，下層為電纜室。由于斷路器在中間層，所以稱為鎧裝型移開中置式金屬封閉開關設備，簡稱中置柜。K-代表金屬鎧裝，Y--代表移開式，N--代表戶內，28A為行業歸口單位頒發的型號序列號，后面的24代表額定工作電壓為24kV。

使用條件

1 海拔高度：1000m

2最高環境溫度：+ 40 ℃

3最低環境溫度：－25 ℃

4最大日溫差：25K

5相對濕度：日平均值≤95%；月平均值≤90%；

6耐地震能力： 地面水平加速度0.2g；垂直加速度0.1g同時作用。采用共振、正弦、拍波試驗方法；激振5次，每次5波，每次間隔2s。安全系數不小于1.67。

7系統額定頻率：50Hz

技術參數及要求

1主要電氣參數

1.1型式：24kV戶內交流金屬封閉開關柜

1.2 額定電壓： 24 kV

1.3額定頻率： 50 Hz

1.4額定電流： 630A/1250A/2500A/3150A 主母線及主變進線母線橋： 1600A/2000A/2500A/3150A

1.5溫升：主回路在額定電流和額定頻率下的溫升，除應遵守DL/T 593 的規定外，柜內各組件的溫  升值不得超過該組件的相應標準的規定，可觸及的外殼和蓋板的溫升不得超過30K。

1.6額定短路開斷電流（有效值）：25kA/31.5kA

1.7 額定關合電流（峰值）： 63kA/80kA

1.8額定熱穩定電流（4s，有效值）：  25kA/31.5kA

1.9額定動穩定電流（峰值）： 63kA/80kA

1.10柜體及開關設備的絕緣水平：

 a) 工頻耐壓（1min，有效值）對地50（65）kV斷口間64（79）kV

 b)雷電沖擊耐壓（1.2/50μs，峰值）對地95（125）kV斷口間115（145）kV

c) 外絕緣爬電比距純瓷絕緣≥18mm/kV 有機絕緣 ≥20mm/kV

d) 空氣凈距 相對地 ≥180mm（不滿足時采用復合絕緣） 相  間 ≥180mm（不滿足時采用復合絕緣） 采用復合絕緣時，高壓導體與該絕緣板間應保持不小于45mm的空氣間隙。
