灌漿料（十大品牌）市場統(tǒng)一直銷價格：700一噸 型號選擇：根據(jù)現(xiàn)場施工條件不同應(yīng)當(dāng)選擇不同型號的灌漿料
潤達灌漿料廠家的型號有：通用型 加固型 超流態(tài)型 早強行
灌漿料別稱：CGM 高強無收縮灌漿料
灌漿料的用法用量：每立方米2.2噸
配合比： 100:13 水灰比
組份：單組份
具體成分：水泥 沙子 外加劑
廠家優(yōu)勢：質(zhì)量保證 廠家——直達———客戶 省去中間商環(huán)節(jié)。
灌漿料代理：提供灌漿料復(fù)配技術(shù)支持
高強無收縮灌漿料
產(chǎn)品簡介
灌漿料是以高強度材料作為骨料,以水泥作為結(jié)合劑,輔以高流態(tài),微膨脹,防離析等物質(zhì)配制而成。 它在施工現(xiàn)場加入一定量的水,攪拌均勻后即可使用。在施工方面具有質(zhì)量可靠,降低成本,縮短工期和使用方便等優(yōu)點。
產(chǎn)品特點
具有自流性好,快硬,早強,高強,無收縮,微膨脹；無毒,無害,耐老化,對水質(zhì)及周圍環(huán)境無污染,自密性好,防銹等特點。
▲早強高強 澆注后1-3天強度高20-50Mpa以上,縮短工期。
▲自流態(tài) 現(xiàn)場只需加水?dāng)嚢?直接灌入設(shè)備基礎(chǔ),砂漿自流,確保無振動,長距離的灌漿施工。
▲微膨脹 澆注體長期使用無收縮,保證設(shè)備與基礎(chǔ)緊密接觸,基礎(chǔ)與基礎(chǔ)之間無收縮,并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長期安全運行。
▲抗油滲 在機油中浸泡30天后其強度提高10%以上,成型體,密實,抗?jié)B,適應(yīng)機座油污環(huán)保。
▲耐久性 200萬次疲勞試驗,50次凍融環(huán)境試驗強度無明顯變化。
▲耐侯性好 -40℃～600℃長期安全使用
▲低堿耐蝕 嚴格控制原材料堿含量,適用于堿-集料反應(yīng)有抑制要求的工程。
應(yīng)用范圍
灌漿料主要用于：地腳螺栓錨固,飛機跑道的搶修,核電設(shè)備的固定,路橋工程的加固,機器底座,鋼結(jié)構(gòu)與地基懷口,設(shè)備基礎(chǔ)的二次灌漿,栽埋鋼筋,混凝土結(jié)構(gòu)加固和改造,舊混凝土結(jié)構(gòu)的裂縫治理,機電設(shè)備安裝,軌道及鋼結(jié)構(gòu)安裝,靜力壓樁工程封樁,墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù),各種基礎(chǔ)工程的塌陷灌漿以及各種道路,橋梁,隧道,機場等搶修工程。
灌漿料分類
1,高強通用型灌漿料,主要用于：地腳螺栓錨固,裁埋鋼筋,灌漿層厚度30mm<δ<200mm的設(shè)備基礎(chǔ)二次灌漿,有抗油要求的設(shè)備基礎(chǔ)二次灌漿。
2,高強豆石型加固灌漿料,主要用于：灌漿層厚度≥150mm的設(shè)備基礎(chǔ)二次灌漿。建筑物的梁,板,柱,基礎(chǔ)和地坪的補強加固（修補厚度≥40mm）,有抗油要求的設(shè)備基礎(chǔ)二次灌漿。
3,高強超細型專用灌漿料,主要用于：預(yù)應(yīng)力孔道灌漿,灌漿層厚度10mm<δ<150mm設(shè)備二次灌漿,混凝土梁柱加固角鋼與混凝土之間縫隙灌漿。
4,高早強型專用灌漿料,主要用于：施工時間短,4小時強度達C20,立即可運行設(shè)備,灌漿層厚度30mm<δ<200mm二次灌漿搶工期工程,路面快速修復(fù)。
|
項目
型號
|
抗壓強度（Mpa）
|
豎向膨脹率
（％）
|
流動度
（mm）
|
坍塌度（mm）
|
鋼筋粘接強度（Mpa）
|
|
1d
|
3d
|
28d
|
圓鋼
|
螺紋鋼
|
|
通用加固型
|
20-35
|
40-55
|
55-75
|
≥0.02
|
≥270
|
-----
|
≥6
|
≥13
|
|
豆石加固型
|
20-35
|
40-55
|
55-75
|
≥0.02
|
-----
|
≥270
|
≥6
|
≥13
|
|
超細加固型
|
15-30
|
25-45
|
55-65
|
≥0.02
|
≥270
|
-----
|
≥6
|
≥13
|
|
----------
|
4h
|
1d
|
28d
|
-----
|
-----
|
-----
|
-----
|
-----
|
|
超早強加固型
|
≥15
|
20-45
|
55-75
|
≥0.02
|
≥270
|
-----
|
-----
|
-----
|
技術(shù)參數(shù)
注：1,抗壓強度按：《GB177-85水泥膠砂強度試驗方法》：膨脹率按：《GB119-88混凝土外加劑應(yīng)用技術(shù)規(guī)范》。
2,參考用量計算以（2.28-2.4）噸/立方的依據(jù),計算實際使用量。
使用方法
1． 基礎(chǔ)處理
清掃設(shè)備基礎(chǔ)表面,不得有碎石,浮漿,灰塵,油污和脫模劑等雜物。灌漿前24h,設(shè)備基礎(chǔ)表面應(yīng)充分濕潤。灌漿前1h,應(yīng)清除積水。
2． 確定灌漿方式
根據(jù)設(shè)備機座的實際情況,選擇相應(yīng)的灌漿方式,由于灌漿料具有很好的流動性能,一般情況下,用"自重法灌漿"即可,即將漿料直接自模板口灌入,完全依靠漿料自重自行流平并填充整個灌注空間；若灌注面積很大,結(jié)構(gòu)特別復(fù)雜或空間很小而距離很遠時,可采用"高位漏斗法灌漿"或"壓力法灌漿"進行灌漿,以確保漿料能充分填充各個角落。
3． 支模
根據(jù)確定的灌漿方式和灌漿施工圖支設(shè)模板,模板定位標高應(yīng)高出設(shè)備底座上表面至少50mm,模板必須支設(shè)嚴密,穩(wěn)固,以防松動,漏漿。
4． 灌漿料的攪拌
按產(chǎn)品合格證上推薦的水料比確定加水量,拌和用水應(yīng)采用飲用水,水溫以5～40℃為宜,可采用機械或人工攪拌。采用機械攪拌時,攪拌時間一般為1～2分鐘。采用人工攪拌時,宜先加入2/3的用水量攪拌2分鐘,其后加入剩余用水量繼續(xù)攪拌至均勻。
5． 灌漿
灌漿施工時應(yīng)符合下列要求：
1）漿料應(yīng)從一側(cè)灌入,直至另一側(cè)溢出為止,以利于排出設(shè)備機座與混凝土基礎(chǔ)之間的空氣,使灌漿充實,不得從四側(cè)同時進行灌漿。
2）灌漿開始后,必須連續(xù)進行,不能間斷,并應(yīng)盡可能縮短灌漿時間。
3）在灌漿過程中不宜振搗,必要時可用竹板條等進行拉動導(dǎo)流。
4）每次灌漿層厚度不宜超過100cm。
5）較長設(shè)備或軌道基礎(chǔ)的灌漿,應(yīng)采用分段施工。每段長度以7m為宜。
6）灌漿過程中如發(fā)現(xiàn)表面有泌水現(xiàn)象,可布撒少量CGM干料,吸干水份。
7）設(shè)備基礎(chǔ)灌漿完畢后,要剔除的部分應(yīng)在灌漿層終凝前進行處理。
8）在灌漿施工過程中直至脫模前,應(yīng)避免灌漿層受到振動和碰撞,以免損壞未結(jié)硬的灌漿層。
9）模板與設(shè)備底座的水平距離應(yīng)控制在100mm左右,以利于灌漿施工。
10）灌漿中如出現(xiàn)跑漿現(xiàn)象,應(yīng)及時處理。
11）當(dāng)設(shè)備基礎(chǔ)灌漿量較大時,應(yīng)采用機械攪拌方式,嚴禁用高速攪拌機攪拌,以保證灌漿施工。
6,養(yǎng)護

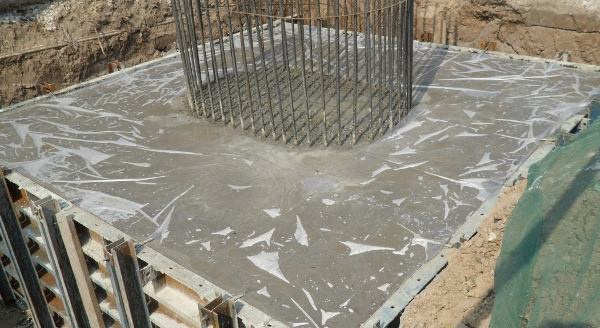

1）灌漿時日平均勻溫度不應(yīng)低于5℃,灌漿完畢后30分鐘內(nèi),應(yīng)立即噴灑養(yǎng)護劑或覆蓋塑料薄膜并加蓋巖棉被,濕草袋等進行養(yǎng)護,或在灌漿層終凝后立即灑水保濕養(yǎng)護。養(yǎng)護時間不得少于7d。
2）冬季施工時,養(yǎng)護措施還應(yīng)符合現(xiàn)行《鋼筋混凝土工程施工驗收規(guī)范》(GB50204)的有關(guān)規(guī)定。
3）在不同溫度條件下的養(yǎng)護時間和拆模時間表
|
日最低氣溫(℃)
|
拆模時間(h)
|
養(yǎng)護時間(d)
|
|
-10～0
|
96
|
24
|
|
0～5
|
72
|
10
|
|
5～15
|
48
|
7
|
|
≥15
|
24
|
7
|
4
）拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時,應(yīng)采用保溫材料覆蓋養(yǎng)護。
5）如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長時,可采用人工加熱養(yǎng) 護方式；養(yǎng)護措施應(yīng)符合國家現(xiàn)行標準《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。
參考用量
參考用量計算以2.2-2.4噸/立方米的依據(jù),計算實際使用量。
包裝貯運
1,包裝規(guī)格：50kg±1kg/袋,存放在通風(fēng)干燥處并防止陽光直射.雨淋。
2,保質(zhì)期為6個月,超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用 。
3,不含有苯系物,鹵代烴,甲醛,重金屬等成分,無毒,無味,無污染,不燃不爆,可按一般貨物運輸。
在線咨詢
