| 東莞自動化機械設備 漆包線脫漆上錫機漆包線剝皮機可同時裁20條 |
 |
價格：60000 元(人民幣) | 產地：廣東東莞 |
| 最少起訂量：1臺 | 發貨地：企石 | |
| 上架時間：2017-10-18 15:27:38 | 瀏覽量：200 | |
東莞市至一自動化設備有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營有限責任公司 | |
| 所屬行業：其他行業專用設備 | 主要客戶：電子線材廠、電動玩具、手機配件、電子電器等 | |
 在線咨詢  |
||
| 聯系人:王良林 (先生) | 手機:13662870909 |
電話: |
傳真: |
| 郵箱:13662870909@139.com | 地址:企石鎮鐵爐坑村春城路三橫街 |
|

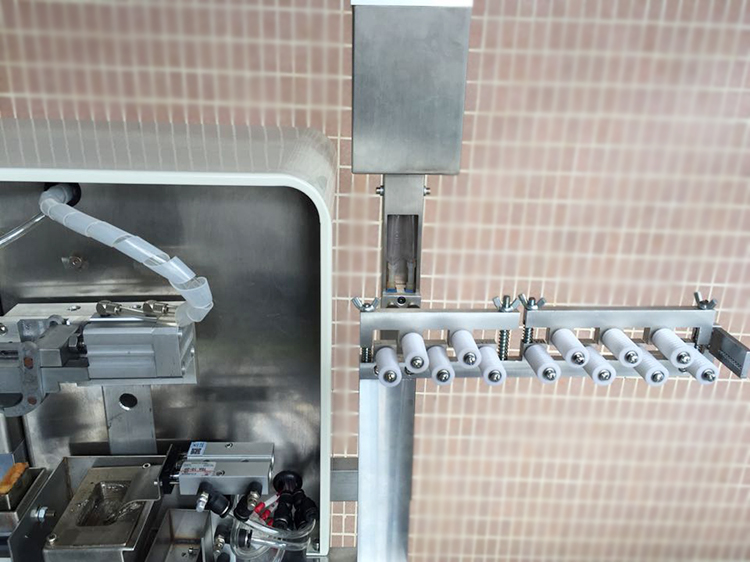

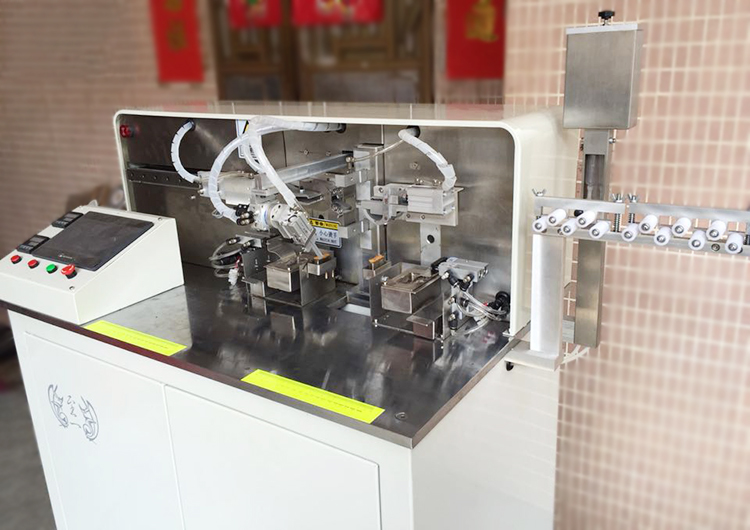

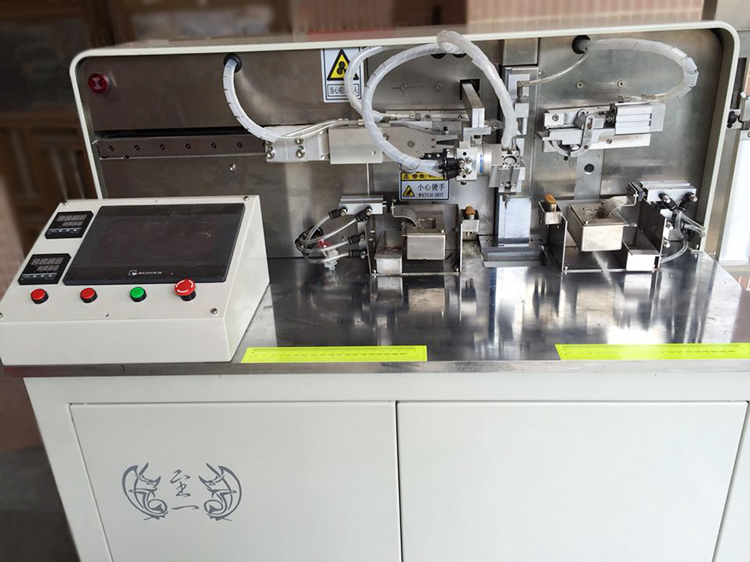

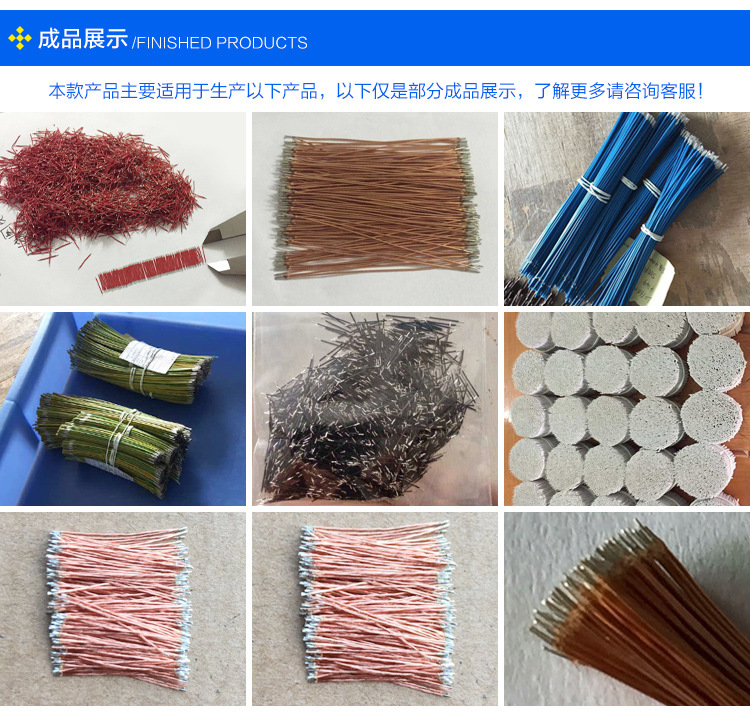

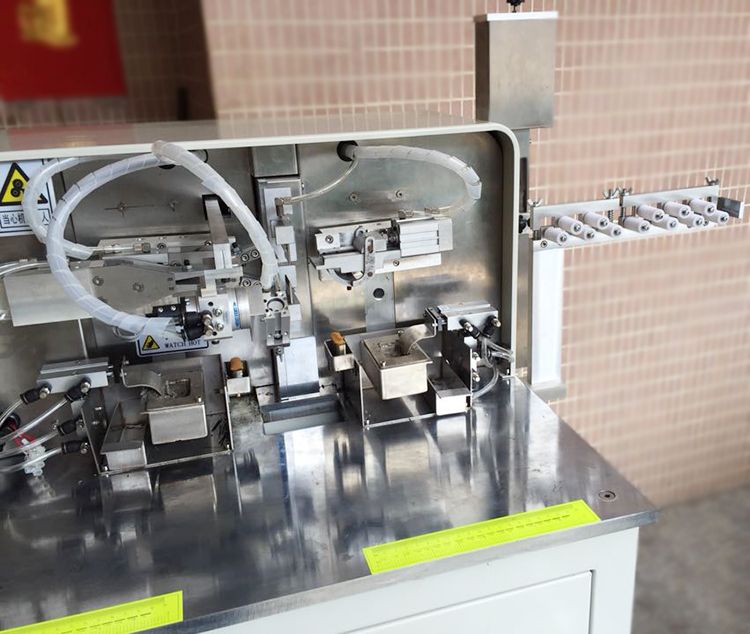

我司生產的全自動裁線沾錫機，可裁單芯線、并線、排線、漆包線。單芯線可實現單頭裁線剝皮沾錫，雙頭裁線剝皮沾錫，可單頭半剝留膠，兩端單留膠。 標準機裁線線徑范圍：0.2~3.0mm 裁線長度范圍：6~350mm 剝口范圍：0.1~10mm 沾錫范圍：0.1~10mm 整機自動加錫功能，自動加助焊劑功能（容量大概2升）可同時裁10條線，特殊要求可裁20條線。每小時運動次數大概為1300次左右，十條線每小時1300條（視裁線長短而定）。 刀片為叉刀，材質66度進口高速鋼磨制而成。我們這款為單刀片，上下各只有1片刀，好裝卸，刀口精密度高，剝皮厚度精確到2個絲，可裁極細線而不傷線芯。 這款可適合各種膠皮材質：硅膠線、鐵弗龍、PE、PU、PVC等各種材質。 全中文界面，易學易懂，系統分類精細，調整范圍大，功能齊全。 如需了解更多詳情，可電詢13662870909，也可訪問www.dgzy1688.com zhiyidg.1688.com
|
